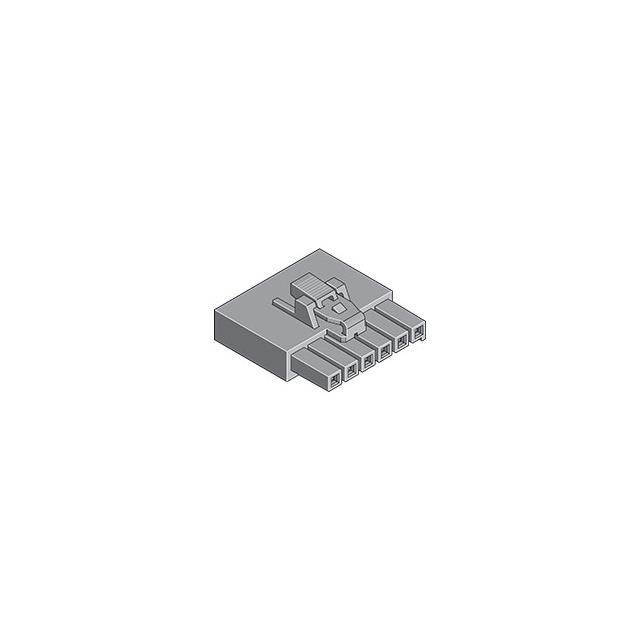

1722561003

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 1 3pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 11.5mm*5.41mm*9.42mm
供应商型号: TS-1722561003
供应商: 海外现货
标准整包数: 1
MOLEX 矩形连接器 - 外壳 1722561003

1722561003概述

    电子元器件产品技术手册解析

    产品简介


    Ultra-Fit Tangless Connector(超适配无接触连接器)是专为线对板系统设计的高性能连接器系列,提供3.50毫米间距,最高电流承载能力达到14.0安培。该系列包括单行垂直接头(172286和172287系列)、双行直角接头(172316系列)以及双行垂直接头(172298和172299系列)和单行直角接头(172310系列)。这些连接器广泛应用于消费/家用电器、电信/网络设备、交通运输、照明系统、航空航天和国防、工业自动化、食品和饮料生产线以及医疗健康设备等领域。

    技术参数


    - 电压: 交流(RMS)或直流最大值为600V。
    - 电流: 最大电流承载能力为14.0A。
    - 接触电阻: 最大接触电阻为7毫欧姆。
    - 绝缘耐压: 1800伏交流电。
    - 绝缘电阻: 最小绝缘电阻为1000兆欧姆。
    - 机械参数:
    - 间距:3.50毫米。
    - 接触插入力最大值为14.7牛顿(3.3磅力)。
    - 接触保持力到外壳最大值为24.5牛顿。
    - 插入力到印刷电路板最大值为35牛顿。
    - 配合力最大值为4.5牛顿。
    - 分离力最大值为7毫欧姆。
    - 耐用性: 连接器最多可进行25次循环,每分钟最大循环次数为10次。
    - 物理参数:
    - 外壳材料:94 V-/Glow Wire Combo。
    - 接触材料:高铜合金。
    - 镀层:整体镀锡镍。
    - 印刷电路板厚度:标准为1.57毫米。
    - 工作温度范围:-40°C至+105°C。

    产品特点和优势


    1. 多样的机械键合和颜色编码选项:多种机械键合和颜色编码方式使相同电路的不同连接器可以轻松互换,几乎不会出现误插的情况。颜色编码还可以帮助识别正确的匹配连接器,提高装配效率。
    2. 紧凑的设计:相比类似的电源连接器,该连接器的间距减少了17%,使得当前密度更高的设计能够在不牺牲电流承载能力的情况下实现更小的封装尺寸。
    3. 可选终端位置保证装置(TPA):确保终端完全插入插座以减少终端脱落的风险。如果主锁定功能失效,TPA还能保持终端的位置。
    4. 低摩擦力终端:这种设计降低了操作者的疲劳感,并且在高电路应用中提高了组装的一致性。
    5. 正向锁定外壳与防卡设计:确保连接器组件在配合时不会意外松开。同时,在配合过程中提供了清晰的听觉反馈,保护闩锁免受因导线挂住而造成的损坏。
    6. 全隔离的终端:防止在处理和配合期间对接头和插座终端造成潜在损害。
    7. 六点独立接触界面:通过分隔盒式终端设计提供冗余和次级电流路径,从而保障长期的性能和可靠性。

    应用案例和使用建议


    根据该连接器的技术手册,它被广泛应用于家电设备(如洗衣机和冰箱)、电信/网络设备(如集线器和服务器)、交通运输行业(如娱乐信息系统和内部设施)、照明设备(如灯泡和灯具)、航空与国防系统、工业自动化设备、食品与饮料生产线设备以及医疗健康仪器等多个领域。对于具体的应用场景,需要注意的是,在高震动环境下可能需要额外的固定措施来避免意外分离。建议在使用时详细阅读安装说明,并根据实际需求选择合适的接头配置。

    兼容性和支持


    该连接器系列具备良好的兼容性,可用于与指定系列(如172253、172256、172258等)相匹配的插座和其他组件。制造商提供了相关技术支持和服务,确保客户能够获得必要的帮助。

    常见问题与解决方案


    1. 连接不稳定:检查终端是否完全插入插座内,并确认是否有正确安装TPA装置。
    2. 接触电阻过高:检查接头和插座的表面清洁度,必要时进行清洁处理。
    3. 外观损坏:避免在搬运过程中掉落或撞击,确保终端在安装前处于良好状态。

    总结和推荐


    Ultra-Fit Tangless Connector以其紧凑设计、高电流承载能力和多种安全特性在市场上脱颖而出,适用于多种复杂的应用场景。它的独特优势使其成为各种高端电子设备的理想选择。总体来看,这是一款值得推荐的产品,特别是对于需要高效组装和长期可靠性的应用场合。

1722561003参数

参数
针脚数 3pin
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 11.5mm*5.41mm*9.42mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装
