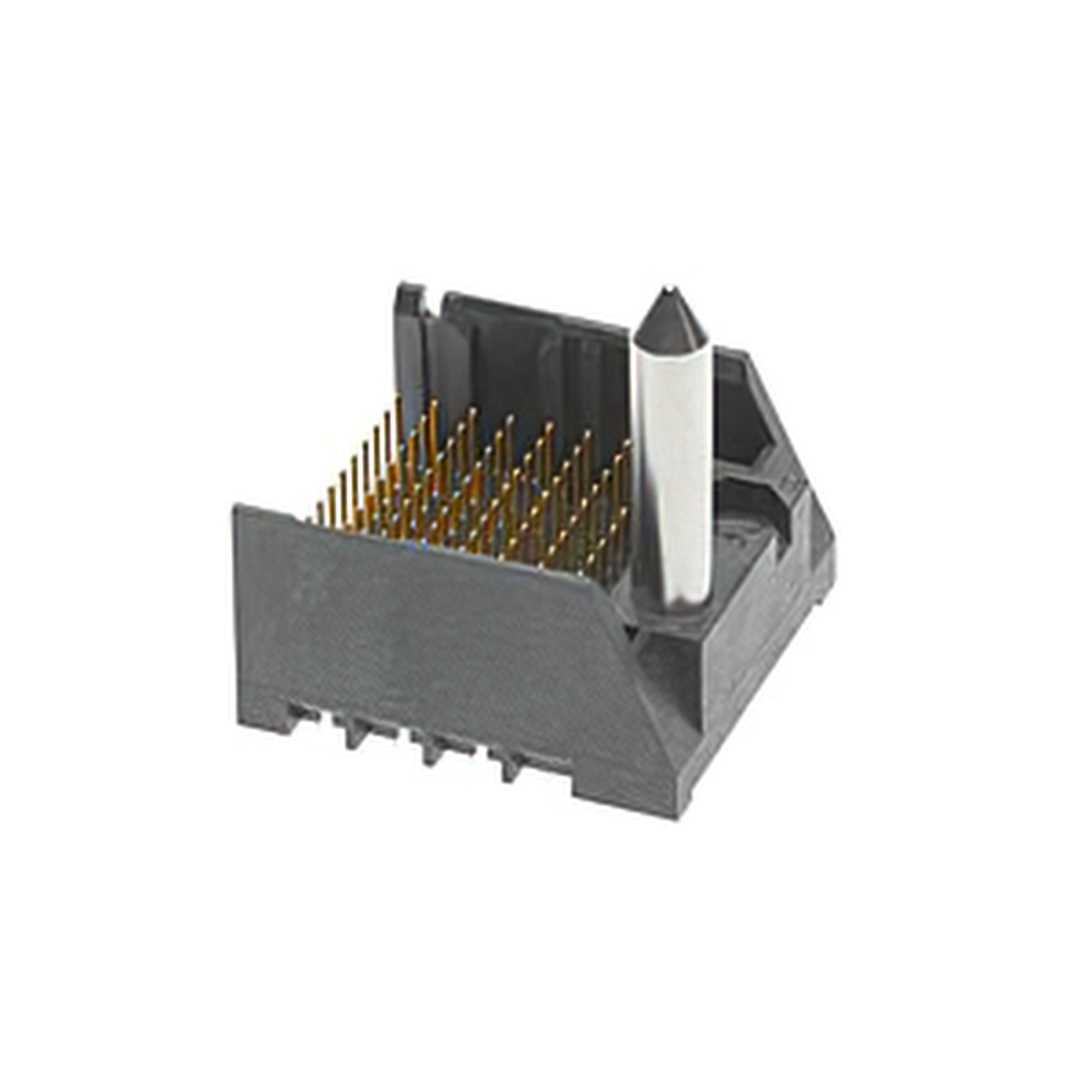

0761555805

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Hard Metric HDR 96 POS 1.9mm Press Fit ST Thru-Hole Impact™ Tray
供应商型号:
供应商:
标准整包数: 0
MOLEX 背板连接器 - 专用 0761555805

0761555805概述


    产品简介


    本文将介绍Molex公司的Impact 4对直角插头连接器系列。该系列产品主要用于高速信号传输、计算机、通信设备及各类工业自动化控制系统。这种连接器采用高可靠性的液态晶态聚合物(LCP)材料,内嵌玻璃纤维,确保了其在各种恶劣环境下的稳定性和耐久性。同时,其终端采用高性能铜合金,结合了最低30微米厚的金表面处理,在接触区域确保导电性能的同时,具备良好的抗腐蚀特性。

    技术参数


    该系列连接器的主要技术参数如下:
    - 尺寸: 适用于6列(24对)、8列(32对)、10列(40对)和16列(64对)配置,具体尺寸可根据需求定制。
    - 材料: 外壳采用液态晶态聚合物(LCP),带玻璃纤维填充,达到UL94V-0防火等级;端子材料为高性能铜合金。
    - 表面处理: 接触区具有至少30微米的金镀层,选择性锡镀在PCB尾部,整体覆盖镍层。
    - 公差: 角度公差控制在±0.5°以内,其他尺寸公差按照材料、孔位数等因素进行调整。
    - 适用温度范围: -40°C到+105°C,适合多种应用环境。
    - 插拔次数: ≥500次,保证了长期使用的稳定性。
    - 电气特性: 支持短符合性或微型符合性设计,分别提供4.50mm、4.90mm和5.50mm三种针长,以适应不同类型的插针标准。
    - 安装方式: 右侧引导装配,便于安装和拆卸。
    - 螺纹固定: 使用2-56 UNC-2A螺丝进行固定。

    产品特点和优势


    - 高可靠性: 使用液态晶态聚合物材料和镀金端子,提高连接器的耐久性和抗腐蚀性。
    - 快速装配: 右侧引导装配设计,简化安装流程,减少人工错误。
    - 多配置选项: 提供多种列数和配对数量的选择,满足不同的应用需求。
    - 宽温域适用: 能够在极端温度条件下保持稳定的性能表现。
    - 兼容性强: 可与Molex的其他产品无缝对接,增强系统的整体兼容性和可扩展性。

    应用案例和使用建议


    应用案例
    - 数据中心: 高速数据传输和信号管理。
    - 工业自动化: 实现复杂系统的稳定控制。
    - 电信网络: 用于服务器之间的互连,确保高效的数据传输。
    使用建议
    - 在进行焊接前,请仔细确认各引脚的正确位置和方向。
    - 安装过程中,请注意遵循产品手册中的防静电措施。
    - 对于特定的应用环境,如高振动场合,考虑使用额外的固定结构来增强连接器的稳定性。
    - 在进行拆卸时,避免过度用力拉扯线缆,以免损坏连接器。

    兼容性和支持


    - 兼容性: 该系列连接器与Molex的其他Impact DC系列产品高度兼容,例如Impact DC系列76160型号。
    - 支持与维护: Molex公司提供详尽的技术文档和专业支持服务,帮助客户解决在使用过程中的任何问题。

    常见问题与解决方案


    - 问题: 连接不稳定,信号质量下降。
    - 解决方法: 确保正确的安装方向,检查引脚是否有氧化或污损,必要时重新清洁。
    - 问题: 插拔过程中出现卡顿现象。
    - 解决方法: 检查连接器和插座是否有异物堵塞,清理后尝试再次插拔。
    - 问题: 连接器外观存在瑕疵。
    - 解决方法: 依据产品说明检查是否符合规格要求,如有疑问,联系厂商进行进一步的检查或更换。

    总结和推荐


    综合来看,Molex公司的Impact 4对直角插头连接器凭借其出色的电气性能、耐用性和广泛的适用范围,是电子系统设计的理想选择。无论是数据中心、工业自动化还是电信领域,这款连接器都能提供可靠的支持。我们强烈推荐这一系列的产品给所有寻求高品质连接解决方案的专业人士和企业用户。

0761555805参数

参数
长*宽*高 21.7mm(长度)*20.8mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

0761555805厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0761555805数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 0761555805 0761555805数据手册

0761555805封装设计

查看详情并下载
Symbol
Footprint
3D Model
