0513531600

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 16路, 2mm节距, 2行
供应商型号: 0513531600
供应商: 国内现货
标准整包数: 1

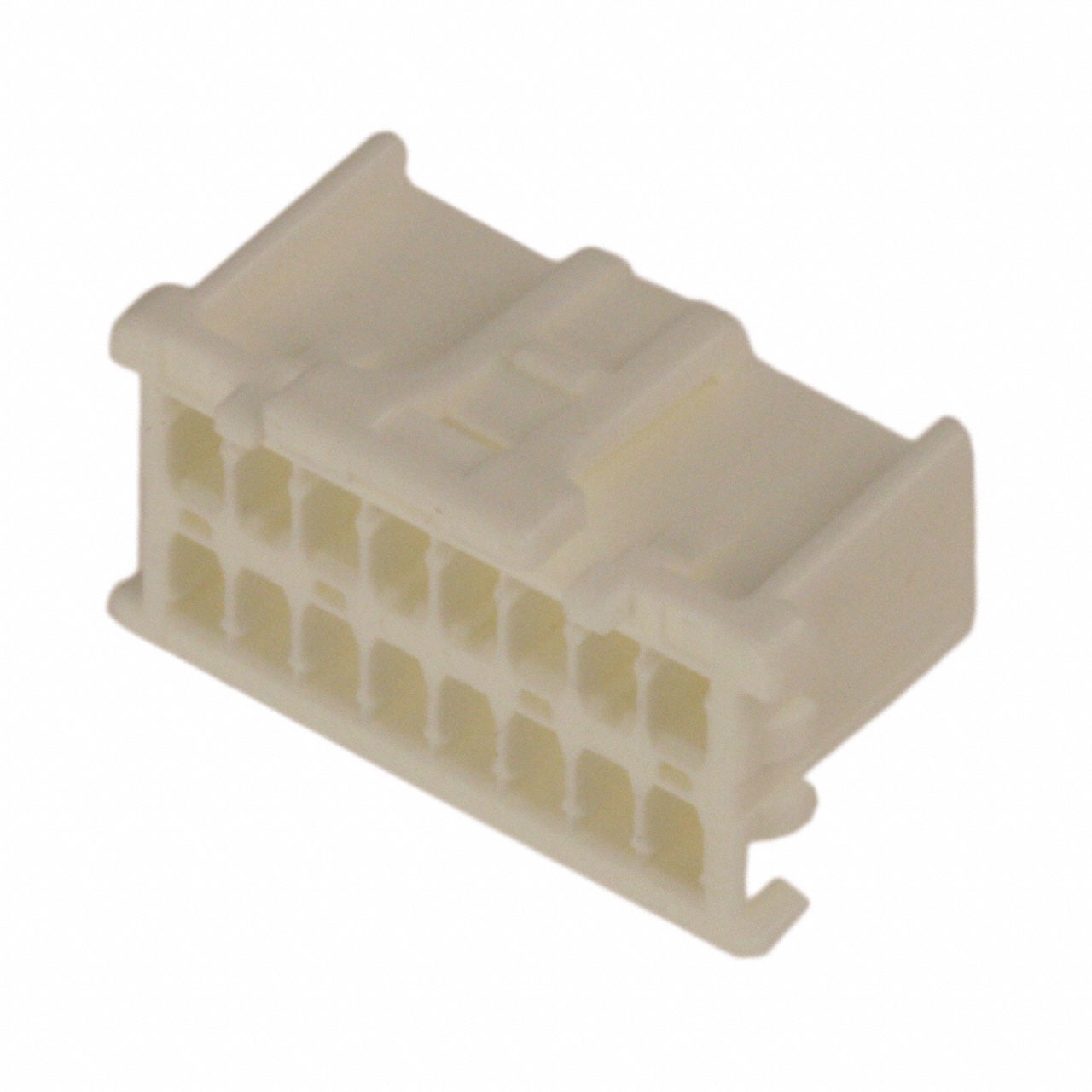

MOLEX 矩形连接器 - 外壳 0513531600

0513531600概述

    2.00mm Pitch MicroClasp Wire-to-Board Receptacle

    1. 产品简介


    2.00mm Pitch MicroClasp Wire-to-Board Receptacle 是一种高可靠性连接器,适用于信号传输和线对板连接应用。该连接器采用双排设计,最多可容纳16个电路,具有正向锁定机制,确保稳定可靠的连接。白色树脂材料制成,符合多种环保标准,适合工业自动化、消费电子、通信设备等领域。

    2. 技术参数


    - 型号:513531600
    - 系列:51353
    - 颜色:白色
    - 电路数(最大):16
    - 连接类型:母端接线板式
    - 锁定机制:正向锁定
    - 锁与配套部件兼容:是
    - 材质:尼龙树脂
    - 温度范围:-40°C 到 +105°C
    - 阻燃等级:UL 94V-0
    - 包装方式:袋装
    - 脚位排列:双排
    - 插拔力:2.00mm(配接口)

    3. 产品特点和优势


    - 高可靠性:采用正向锁定机制,确保在各种环境下连接稳固可靠。
    - 环保材料:使用低卤素材料制造,符合RoHS等环保标准。
    - 广泛应用:适用于多种领域,如工业自动化、消费电子和通信设备。
    - 高效组装:袋装包装方便批量生产,简化组装流程。

    4. 应用案例和使用建议


    该连接器广泛应用于需要高可靠性的信号传输场合,例如工业自动化控制系统的信号传输、消费电子产品中的内部连接等。建议在组装时注意检查每个连接点,确保正向锁定机制正常工作,以提高连接的稳定性。

    5. 兼容性和支持


    该连接器与多种相关配件兼容,包括 MicroClasp 垂直双排插头(Part Number: 501844 和 55917)、MicroClasp 直角双排插头(Part Number: 55959)和预压线端子(Part Number: 797581001 和 797581002)。制造商提供详细的文档和技术支持,帮助客户更好地了解产品的特性和应用。

    6. 常见问题与解决方案


    - Q:如何确保连接器的长期稳定工作?
    - A:定期检查连接器的状态,确保正向锁定机制工作正常。避免在极端条件下使用连接器,确保其在温度范围内的正常使用。

    - Q:如何处理连接松动的问题?
    - A:检查连接器是否安装正确,确保正向锁定机制已经完全就位。如果问题依旧,考虑更换新的连接器以确保可靠性。

    7. 总结和推荐


    该2.00mm Pitch MicroClasp Wire-to-Board Receptacle 连接器以其高可靠性、环保特性和广泛的应用范围,在市场上表现出色。它特别适合工业自动化、消费电子和通信设备等领域,建议在需要高可靠性连接的场合下优先考虑使用此产品。

0513531600参数

参数
触头端接 压接
针脚数 16pin
类型 插座
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
长*宽*高 19.4mm*11.5mm*11.5mm
安装方式 压入式,支架安装,自由悬挂
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

0513531600厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0513531600数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0513531600 0513531600数据手册

0513531600封装设计

查看详情并下载
Symbol
Footprint
3D Model
