首页  >  产品百科  >  0430300002

0430300002

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: 与43030-0002为同一个料,功率 插口 压接 18-24 AWG
供应商型号: UA-0430300002
供应商: 海外现货
标准整包数: 12000

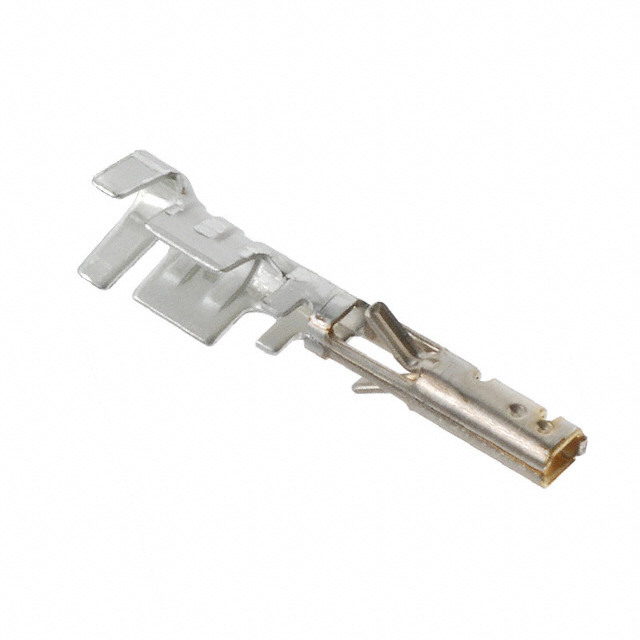

MOLEX 矩形连接器 - 触头 0430300002

0430300002概述

    Micro-Fit 3.0 Crimp Terminal: 技术手册解析

    产品简介


    Micro-Fit 3.0 Crimp Terminal(产品编号:430300002)是一款适用于电源、线对板及线对线连接的应用的高性能接线端子。它采用选择性镀金(Au)磷青铜接触材料,适用导线规格为24-20 AWG,并且以卷装形式供货。这一系列的终端具有强大的电流承载能力,同时确保了长期可靠的电气性能。

    技术参数


    - 电气特性:
    - 最大电流:8.5A
    - 镀金层厚度:0.381µm
    - 锡焊层厚度:2.540µm
    - 导线绝缘直径:最大1.85mm
    - 导线规格:20, 22, 24 AWG
    - 物理特性:
    - 接触材料:磷青铜
    - 端子类型:选择性镀金
    - 包装方式:卷装
    - 重量:97.000/mg
    - 环境适应性:
    - RoHS合规:符合欧盟RoHS指令2015/863-
    - REACH SVHC不包含:根据D(2024)4144-DC
    - 低卤素状态:符合IEC 61249-2-21

    产品特点和优势


    Micro-Fit 3.0 Crimp Terminal在设计和制造上具有多项显著优势:
    - 高可靠性:选择性镀金工艺确保了长时间的电连接稳定性和防腐蚀性能。
    - 多功能应用:广泛应用于电源、线对板和线对线等多种场合。
    - 高标准合规:RoHS、REACH等多重环保标准的符合,使得该终端在全球市场上具有高度的竞争力。

    应用案例和使用建议


    Micro-Fit 3.0 Crimp Terminal在电力传输和连接系统中表现出色。例如,在家用电器和工业自动化设备中的线对板连接,它可以提供稳定的电力传输,减少接触电阻。使用时,应确保导线正确剥线,避免过长或过短,以保证良好的接触效果。此外,定期检查连接部位,确保无松动或腐蚀现象。

    兼容性和支持


    Micro-Fit 3.0 Crimp Terminal与其配套的接插件(如43025, 43645, 44133等)完美兼容。制造商提供了多种应用工具(如638120800, 638190000等),以简化安装过程并提高效率。针对客户的支持和服务也十分到位,包括技术咨询、故障排除和维修服务等。

    常见问题与解决方案


    - Q: 为什么插头无法完全插入?
    - A: 可能是导线尺寸不合适或者插头未正确安装。请检查导线规格是否符合要求,并重新尝试正确安装。
    - Q: 为什么接触电阻偏高?
    - A: 可能是由于接触不良或接触面被污染。清洁接触面,并确保正确的导线压接操作可以改善此问题。

    总结和推荐


    Micro-Fit 3.0 Crimp Terminal以其高可靠性、多功能性和广泛的适用范围成为市场上的一款优质产品。其卓越的性能和高标准的环境合规性使其在市场上具备极强的竞争力。我们强烈推荐这款产品用于各种需要稳定电力传输的应用场合。
    通过以上详尽的技术手册解析,我们可以看出Micro-Fit 3.0 Crimp Terminal在设计、性能和应用上的优势。作为一款适用于多种场合的高性能终端,它无疑是电力传输系统的理想选择。

0430300002参数

参数
触头镀层厚度 760nm
类型 功率
线规 18-24 AWG
触头镀层
触头端接 压接
长*宽*高 11.25mm(长度)*2.51mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0430300002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0430300002数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 0430300002 0430300002数据手册

0430300002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.0469 ¥ 0.3928
24000+ $ 0.043 ¥ 0.3603
库存: 48000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 4713.6
