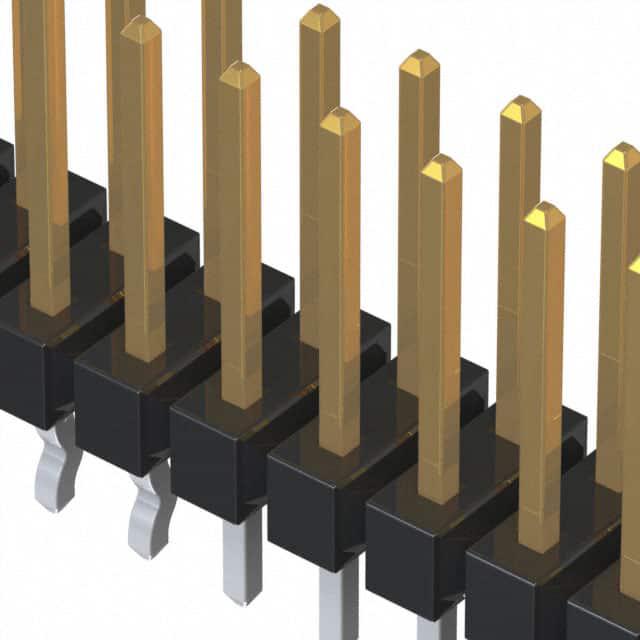

70287-1155

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 20pin 3A 380nm 金 黑色 通孔安装 25.4mm(长度)*5.08mm(高度)
供应商型号: N-70287-1155
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 70287-1155

70287-1155概述

    高温高可靠插座连接器产品技术手册

    1. 产品简介


    本产品为高温高可靠插座连接器(以下简称“连接器”),采用双排设计,具备0.025英寸方形针和0.100英寸网格,配以保持尾插。适用于需要高可靠性连接的应用场合,尤其在工业控制、汽车电子、航空航天等领域表现优异。

    2. 技术参数


    - 材料:
    - 插座壳体:玻璃填充液晶聚合物,UL94V-0,黑色;
    - 针:铜合金。

    - 电镀层:
    - 整体锡镀层:最小厚度0.00381mm;
    - 镍基底:最小厚度0.00127mm;
    - 选择金:最小厚度15金为0.00038mm,选择锡为0.00191mm;
    - 选择金:最小厚度30金为0.00076mm,选择锡为0.00191mm。

    - 电气规格:
    - 引脚推出力:最小3磅(两个方向均可)。

    - 符合标准:
    - 焊接性:符合SMES-152规范,引脚表面允许存在空洞;
    - 外观要求:符合PS-45499-002标准中的B类要求。
    - 电路尺寸:
    - 支持从4电路到100电路。

    - 接触间距:
    - 横向间距为2.54mm(0.100英寸),垂直间距范围从5.08mm到127.00mm不等。

    - 焊接表面处理:
    - 基板一侧焊锡处理。

    - 包装:
    - 每个包包含若干连接器,符合PK-70873-0353包装标准。

    3. 产品特点和优势


    - 高可靠性:设计上确保在严苛环境下稳定运行。
    - 高性能材料:选用高耐热性和抗冲击性的材料,提升长期使用可靠性。
    - 灵活适用性:提供多种电路选项,满足不同应用需求。
    - 易于安装:简单易懂的设计和可靠的机械结构,使得安装过程便捷且高效。

    4. 应用案例和使用建议


    - 应用案例:
    - 在汽车电子中作为动力传输系统的连接部件;
    - 在航空航天领域作为信号传输的重要接口;
    - 在工业自动化控制中作为信号采集端口。

    - 使用建议:
    - 在安装时,确保所有连接部位正确无误,防止短路发生;
    - 维护过程中,注意检查电镀层的完整性和磨损情况,必要时进行更换。

    5. 兼容性和支持


    - 该连接器与其他标准电子元件和设备具有良好的兼容性,可广泛应用于各类系统集成项目中。
    - 提供详细的技术支持和维护服务,确保客户能够顺利使用并充分利用产品功能。

    6. 常见问题与解决方案


    - 问题1:连接器在高温下性能下降?
    - 解决方案: 使用时应确保环境温度不超过设计上限,并定期检查电镀层质量。

    - 问题2:安装后出现松动?
    - 解决方案: 确保所有连接部件都紧固到位,并根据需要进行加固处理。

    7. 总结和推荐


    综上所述,这款高温高可靠插座连接器凭借其卓越的性能、广泛的适用性和完善的售后服务,在工业控制、汽车电子和航空航天等多个领域表现出色。我们强烈推荐使用该产品,以提高系统的整体可靠性和稳定性。

70287-1155参数

参数
颜色 黑色
间距-配接 2.54mm
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
针脚数 20pin
排数 2
额定电流 3A
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装

70287-1155厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
