936012574

厂牌: MOLEX
产品描述: 重载连接器, 93601系列, 底部插入, STD
供应商型号: AV-A-MLX936012574
供应商: Avnet
标准整包数: 10

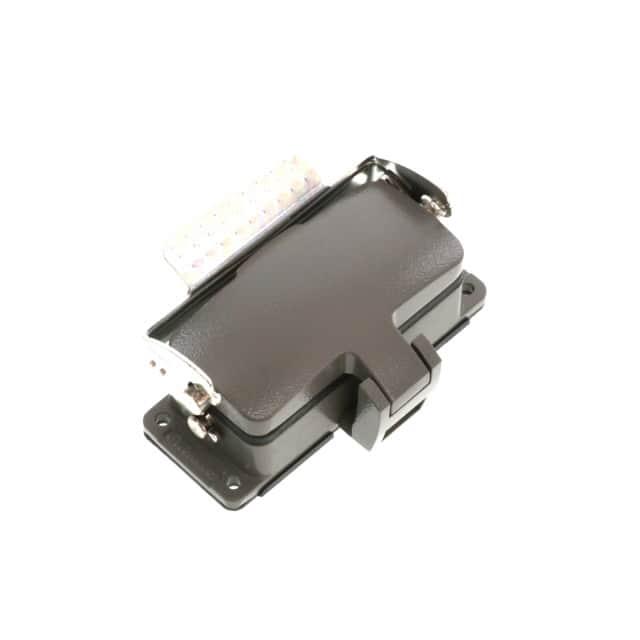

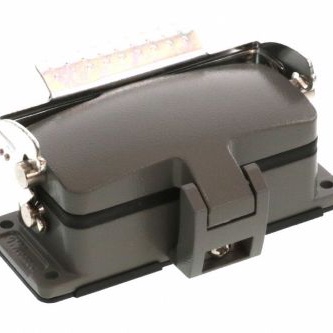

MOLEX 重载连接器 - 外壳/盖罩/基底 936012574

936012574概述

    GWconnect Heavy Duty Connectors (HDC) 技术手册解析

    1. 产品简介


    GWconnect Heavy Duty Connectors(HDC)是一系列专为严苛工业环境设计的连接器。这类连接器主要用于各种工业应用场合,如工厂自动化、电力系统、石油化工等,确保设备间的稳定可靠连接。本系列产品以坚固耐用而闻名,适用于需要承受极端环境条件的场合。

    2. 技术参数


    - 产品型号: 0936012574
    - 产品系列: 93601
    - 产品类别: 工业连接器/外壳
    - 组件尺寸: 16B「77x27」
    - 组件类型: 单杠杆型壁挂式安装外壳
    - 额定防护等级: IP66, IP69
    - 标准认证: ANSI/UL 50, ANSI/UL 50E, CSA C22.2 No.94-1-2, EN 61984
    - 封装方式: 袋装
    - 包装重量: 187.000克
    - 颜色: 灰色RAL 7037
    - 材料:
    - 盖子: 喷涂聚酯粉末
    - 外壳: 压铸铝
    - 密封圈: 丁腈橡胶(NBR)
    - 杠杆: 镀锌钢

    3. 产品特点和优势


    - 可靠性高:GWconnect HDC系列采用压铸铝合金材料制造,具有极高的机械强度和抗腐蚀能力,特别适合在严苛环境下长期使用。
    - 密封性能好:达到IP66/IP69防护等级,能够有效防止灰尘和水侵入,适应各种恶劣环境。
    - 安装便捷:采用单杠杆设计,便于快速拆装,提高工作效率。
    - 广泛兼容性:支持多种插入件,适用范围广,满足不同应用场景需求。

    4. 应用案例和使用建议


    - 应用案例:适用于工厂自动化生产线上的传感器连接,确保生产线稳定运行。
    - 使用建议:
    - 在选择连接器时,需考虑实际环境的湿度、温度等因素。
    - 安装过程中应注意密封圈的正确安装,确保良好的密封效果。
    - 定期检查连接器状态,及时更换损坏部件,保障系统的稳定性。

    5. 兼容性和支持


    - 兼容性:可与多种GWconnect标准插入件配合使用,如S-D、S-DD、S-E等。
    - 厂商支持:提供详细的技术文档和售后服务,帮助用户解决问题,确保产品正常运行。

    6. 常见问题与解决方案


    - 问题一:连接器无法正常插拔。
    - 解决办法:检查密封圈是否正确安装,确认外壳无异物阻碍。
    - 问题二:接头部分出现泄漏。
    - 解决办法:检查密封圈是否有磨损或损坏,必要时更换新的密封圈。
    - 问题三:产品表面出现腐蚀现象。
    - 解决办法:确认是否存放在干燥通风的环境中,避免接触酸碱物质。

    7. 总结和推荐


    GWconnect Heavy Duty Connectors (HDC) 系列连接器凭借其高可靠性、良好的密封性能以及广泛的兼容性,在工业领域有着显著的应用优势。无论是在复杂多变的工作环境中,还是在高精度要求的生产线上,该产品都能发挥出色的表现。强烈推荐在严苛环境下需要高性能连接器的项目中选用此款产品。

936012574参数

参数
长*宽*高 115.5mm(长度)*46.3mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

936012574厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936012574数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 外壳/盖罩/基底 MOLEX 936012574 936012574数据手册

936012574封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 17.1224 ¥ 151.5329
60+ $ 16.9735 ¥ 150.2152
库存: 50
起订量: 20 增量: 10
交货地:
最小起订量为:20
合计: ¥ 3030.65
