464363005

产品分类: 背板连接器 - 专用
厂牌: MOLEX

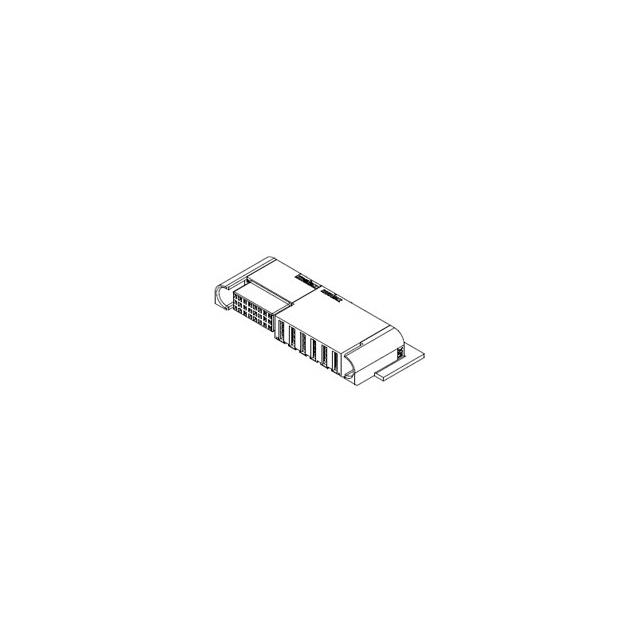

产品描述: Conn Power RCP 6Power/24Signal POS 5.5mm/2.54mm Solder RA Thru-Hole 84 Terminal 1 Port EXTreme Ten60Power™ Tray
供应商型号:
供应商:
标准整包数: 0
MOLEX 背板连接器 - 专用 464363005

464363005概述

    EXTreme Ten60Power Hybrid Power-and-Signal Connectors and Harness Solutions

    1. 产品简介


    EXTreme Ten60Power Hybrid Power-and-Signal Connectors 和Harness Solutions 是一种专为高电流密度、低功率损耗和设计灵活性而设计的连接器系统。这些连接器适用于板对板、线对板和面板对板的应用场合,可提供高达每英寸260安培的电流密度。此外,它们还支持热插拔应用,确保系统的连续运行和可靠性。

    2. 技术参数


    - 电压:电源-最大600伏;信号-最大250伏
    - 电流:电源(板对板)-最大60.0安培;电源(线对板)-最大50.0安培;电源(面板对板)-最大50.0安培;信号-最大2.5安培
    - 电介质耐受电压:1500伏
    - 绝缘电阻:最小5000兆欧姆
    - 机械特性:
    - 配合力(每电路最大):电源接触点(垂直插座)-764克;电源接触点(直角插座)-460克;信号接触点-75克
    - 解配力(每电路最小):电源接触点(垂直插座)-340克;电源接触点(直角插座)-235克;信号接触点-30克
    - 寿命:200次循环
    - 物理特性:外壳材料为30%玻璃填充LCP或PBT;触点材料为铜合金;镀层为金、锡和镍
    - 阻燃等级:94V-0
    - 操作温度:-40°C到+105°C
    - UL认证文件号:E29719
    - CSA认证文件号:LR-19980A Class 6233-81
    - TUV认证编号:R 72081037

    3. 产品特点和优势


    - 多样化的电路配置:提供2至6个电源电路和0、12、18和24个信号电路。
    - 灵活的设计:可配置以优化设计要求,适应多种应用场景。
    - 完整的插头和线束解决方案:提供插头和线束的完整解决方案,减少了客户组装的负担。
    - 多种安装方式:支持直角和平行板安装,增加了设计的灵活性。
    - 高密度信号模块:提供5行高密度信号模块,节省空间并提升系统性能。
    - 热插拔能力:具有抗弧光放电特性,确保热插拔时的电气稳定性。

    4. 应用案例和使用建议


    EXTreme Ten60Power Hybrid Connectors和Harness Solutions广泛应用于数据中心、服务器、通信设备、消费电子产品等领域。例如,在服务器环境中,这些连接器可以显著提高系统的可靠性和效率。在实际应用中,建议在高温环境下使用时特别注意散热设计,以避免过热导致的性能下降。

    5. 兼容性和支持


    该产品支持各种标准和非标准的电子元器件,包括其他品牌的插头和线束组件。制造商提供了详尽的技术支持和售后服务,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题1:如何确保连接器在热插拔时的安全性?
    解答:选择带有抗弧光放电特性的型号,并确保正确安装和接线。
    - 问题2:在高电流应用中如何减少电阻?
    解答:选用具有较高电流密度的模块,并优化电路布局以减少电阻。
    - 问题3:如何处理安装过程中的应力问题?
    解答:使用正确的安装工具和方法,确保连接器和线束安装牢固。

    7. 总结和推荐


    总体来看,EXTreme Ten60Power Hybrid Connectors和Harness Solutions 在设计灵活性、电流承载能力和抗弧光放电能力方面表现出色,是高电流应用的理想选择。强烈推荐在需要高可靠性和高电流密度的应用中使用此产品。

464363005参数

参数
长*宽*高 71.76mm(长度)*25.22mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

464363005厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

464363005数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 464363005 464363005数据手册

464363005封装设计

查看详情并下载
Symbol
Footprint
3D Model
