首页  >  产品百科  >  5041930600

5041930600

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 6路, 1.25mm节距, 1行
供应商型号: 5041930600
供应商: 云汉优选
标准整包数: 10

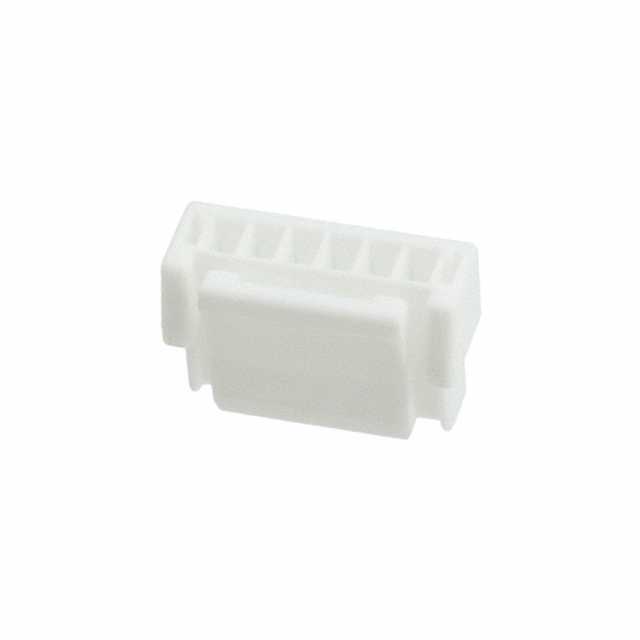

MOLEX 矩形连接器 - 外壳 5041930600

5041930600概述

    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System:技术手册解析

    1. 产品简介


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统是一款专为紧凑型封装设计的产品,适用于所有行业的紧密空间需求。这款系统拥有最小型的总体尺寸及最高的电流承载能力,相比其他同类产品具有更高的接触可靠性。其多样的配接配置使其能够满足不同应用需求,同时提供卓越的针脚和终端保护。

    2. 技术参数


    - 电气特性:
    - 最大电压:50V AC/DC
    - 最大电流:1.5A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小100兆欧
    - 介电强度:500V AC持续1分钟
    - 机械特性:
    - 耐用性:至少30次插拔循环
    - 操作温度:-40°C至+85°C
    - 材料特性:
    - 终端:铜合金,锡镀层
    - 外壳/接头:PBT
    - 接头针:黄铜,锡镀层

    3. 产品特点和优势


    - 紧凑设计:Micro-Lock 1.25mm系统相比Micro-Lock 2.00mm系统小约75%,同时拥有更高的电流承载能力。
    - 高可靠性和安全性:独特的双重锁点拇指闩设计和防护墙,确保安全可靠的连接。
    - 低插入力:锡镀层的设计使得插拔过程更加轻松便捷。
    - 环境适应性:符合环保标准,采用无卤素材料,支持特定颜色版本以增强应用兼容性。

    4. 应用案例和使用建议


    - 消费电子:LED电视、家庭音响、机顶盒、电饭煲
    - 网络/电信:集线器/路由器、调制解调器
    - 数据通信:台式电脑、存储设备、打印机、传真机
    - 游戏:老虎机/扑克机、宾果机
    - 照明:投影仪、变压器
    - 医疗:CT扫描仪、便携设备
    - 汽车电子:音频系统、导航系统
    在具体应用中,建议针对不同的使用环境选择合适的产品型号(如单行或双行,垂直或直角)。对于需要更高电流承载的应用,可以考虑搭配其他高压系统以达到更好的效果。

    5. 兼容性和支持


    Micro-Lock 1.25mm系统支持多种电路规格(单行2-16,双行16-40),并且提供了标准的自然色材料以及可定制的不同颜色版本。厂商提供了全面的技术支持和服务,包括详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    - Q: 插拔过程中发现插头容易脱落?
    - A: 可能是插头的锁点设计不够紧密。建议检查并调整插头的安装位置,确保锁点正确啮合。

    - Q: 在高电流应用中发现温度过高?
    - A: 这可能是由于散热不良导致的。建议增加适当的散热措施,如加装散热片或改进空气流通。

    7. 总结和推荐


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board系统凭借其紧凑设计、高效性能和广泛的应用范围,在各个行业都有出色的表现。尤其适合需要高可靠性、紧凑封装及良好散热性能的应用场景。鉴于其强大的功能和稳定的性能,我们强烈推荐此产品用于各种需要高性能连接器的应用场合。

5041930600参数

参数
触头类型 Non-Gendered
紧固类型 -
排数 1
触头端接 压接
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 自然色
长*宽*高 9.5mm(长度)*4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘,袋装

5041930600厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5041930600数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5041930600 5041930600数据手册

5041930600封装设计

查看详情并下载
Symbol
Footprint
3D Model
