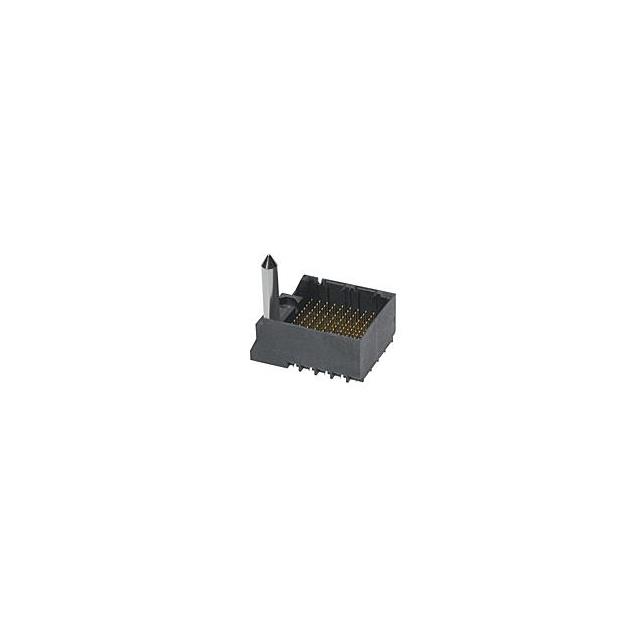

0761557108

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Backplane HDR 120 POS 1.9mm Press Fit ST Thru-Hole Impact™ Tray
供应商型号:
供应商:
标准整包数: 0
MOLEX 背板连接器 - 专用 0761557108

0761557108概述


    产品简介


    Impact 4 Pair Header 左导向装配销售图纸
    产品类型: 连接器
    主要功能: 提供信号传输路径,支持板间连接和线缆连接,广泛应用于各种电子设备中。
    应用领域: 通信设备、工业控制、计算机系统、消费电子等。

    技术参数


    - 材料规格:
    - 外壳:液晶聚合物(LCP)玻璃填充,UL94V-0
    - 端子:高性能铜合金
    - 镀层:
    - 接触区域:最小30μm金
    - 选择性锡镀层在PCB尾部
    - 镍整体镀层
    - 引脚长度:
    - 选项3:4.50 mm(短合规,公差±0.05)
    - 选项4:4.90 mm(短合规,公差±0.05)
    - 选项5:5.50 mm(短合规,公差±0.05)
    - 选项6:4.50 mm(微型合规,公差±0.05)
    - 选项7:4.90 mm(微型合规,公差±0.05)
    - 选项8:5.50 mm(微型合规,公差±0.05)
    - 外形尺寸:
    - 引脚直径:0.10 mm
    - 接地孔直径:3.56 ± 0.08 mm
    - 引脚排列:
    - 每列12个孔,总计10列
    - 组装:
    - 左导向插接

    产品特点和优势


    - 高可靠性: 使用液晶聚合物材料,具备良好的耐热和机械性能。
    - 兼容性好: 与MOLEX Impact DC系列76160相匹配,适用于多种应用。
    - 高精度制造: 尺寸公差严格控制,确保连接器的稳定性和一致性。
    - 抗腐蚀性: 镀金和镍镀层提高了连接器的使用寿命。

    应用案例和使用建议


    应用案例:
    这款Impact 4 Pair Header连接器被广泛应用于通信设备和工业控制系统中,如交换机、路由器、服务器和自动化生产线等。
    使用建议:
    - 确保连接器安装时外壳完全贴合PCB,避免松动。
    - 使用合适的工具进行焊接操作,以减少焊接过程中的损坏。
    - 定期检查连接器的接触区域是否有磨损或腐蚀现象,及时更换损坏部件。

    兼容性和支持


    - 兼容性: 与MOLEX Impact DC系列76160完全兼容。
    - 支持服务: MOLEX提供详细的安装指南和技术支持,帮助客户顺利完成连接器的安装和调试。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针出现弯曲或损坏 | 更换损坏的插针,并确保正确的安装工具 |
    | 接触不良 | 检查接触区域是否有氧化或污染物,并清洁接触面 |
    | 插拔次数过多导致性能下降 | 更换新的连接器 |

    总结和推荐


    综上所述,Impact 4 Pair Header连接器凭借其高可靠性、优异的电气性能和广泛的应用领域,是电子设备制造商的理想选择。如果您正在寻找一个能够稳定可靠地完成信号传输的连接器,强烈推荐使用Impact 4 Pair Header连接器。

0761557108参数

参数
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,托盘

0761557108厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0761557108数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 0761557108 0761557108数据手册

0761557108封装设计

查看详情并下载
Symbol
Footprint
3D Model
