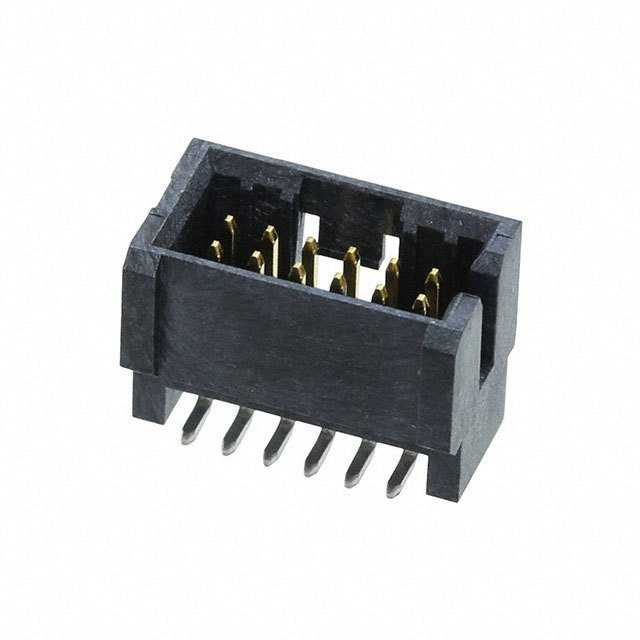

2009891012

厂牌: MOLEX
产品描述: Header,Latch Holder 1.27mm 2 12pin 1.4A 51nm 金 黑色 贴片安装
供应商型号: Q-2009891012
供应商: 期货订购
标准整包数: 3672
MOLEX 矩形连接器 - 针座 - 公插针 2009891012

2009891012概述

    文章:垂直SMT遮蔽式连接器——产品技术手册解读

    1. 产品简介


    垂直SMT遮蔽式连接器(Vertical SMT Shrouded Header)是专为现代电子产品设计的高密度互连解决方案。该系列连接器采用1.27mm紧凑型间距设计,能够高效节省电路板空间,适用于消费电子、通讯设备及工业控制等领域。其核心特点是具有优异的电气性能和机械稳定性,确保信号传输的可靠性。

    2. 技术参数


    | 参数 | 规格 |

    | 间距 | 1.27mm |
    | 插针数 | 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24 |
    | 插针直径 | 0.40mm² |
    | 接触电阻 | ≤ 20mΩ(初始值) |
    | 绝缘电阻 | ≥ 1000MΩ |
    | 工作电压 | ≤ 50V(交流或直流) |
    | 耐焊温度 | 260°C(10s) |
    | 温度范围 | -40°C 至 +105°C |
    | 极限插拔次数 | ≥ 20 次 |
    | 尺寸公差 | 见图纸说明 |

    3. 产品特点和优势


    独特功能和优势:
    - 紧凑型设计:1.27mm 的超薄间距有效减少占用空间,适用于高度集成的设计需求。
    - 高密度连接:提供多种不同针数选项,满足不同的布线和空间需求。
    - 优异的电气性能:超低接触电阻和高绝缘电阻确保稳定的信号传输。
    - 抗干扰能力:遮蔽式设计减少外部电磁干扰对信号的影响。
    - 耐高温焊接:可承受最高260°C的焊接温度,保证可靠安装。
    - 卓越的机械强度:插拔寿命长,适应多次插拔而不损坏。
    市场竞争力:
    - 在消费电子、通讯设备、工业控制等领域广泛应用。
    - 相较于同类产品,拥有更高的密度和更稳定的性能表现。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子设备:如智能手机、平板电脑等内部布线系统。
    - 通讯设备:路由器、交换机等网络设备中板间连接。
    - 工业控制:工业自动化控制系统中多层板间的连接。
    使用建议:
    - 确保连接器在组装时保持正确对准,以避免针脚损伤。
    - 使用适当的焊接工艺和技术来避免过热,保护连接器完整性。
    - 在需要高频信号传输的应用中,采用镀金针脚以提高耐久性。

    5. 兼容性和支持


    兼容性:
    - 可与Molex 78120系列连接器配合使用。
    - 适用标准的自动化装配设备进行生产和测试。
    支持和维护:
    - 提供全面的技术文档和支持,包括详细的产品规范和安装指南。
    - 提供客户技术支持热线和在线咨询服务,协助解决任何安装和使用过程中出现的问题。

    6. 常见问题与解决方案


    问题一:安装后接触电阻过高。
    - 解决方法:检查连接器是否正确插入并接触良好;确保焊接质量,避免虚焊或漏焊。
    问题二:产品表面出现划痕。
    - 解决方法:检查包装和运输过程中的防护措施,避免物理损伤;使用合适的防护工具,避免操作过程中损伤。
    问题三:耐温测试失败。
    - 解决方法:确保焊接过程中遵守指定的焊接温度和时间限制;检查连接器的材料特性是否符合要求。

    7. 总结和推荐


    该款垂直SMT遮蔽式连接器以其紧凑的设计、高密度连接、卓越的电气性能及机械强度,在多个应用领域展现出强大的竞争力。其优异的电气性能、可靠的机械强度及广泛的兼容性使其成为当前市场上极具吸引力的选择。我们强烈推荐此款连接器给那些寻求高效、稳定互连解决方案的专业人士。

2009891012参数

参数
触头镀层厚度 - 配接 51nm
针脚数 12pin
间距-配接 1.27mm
额定电流 1.4A
类型 Header,Latch Holder
触头镀层 - 配接
防护等级 -
排数 2
颜色 黑色
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

2009891012厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2009891012数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2009891012 2009891012数据手册

2009891012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3672+ $ 1.4392 ¥ 11.9456
库存: 3672000
起订量: 3672 增量: 3672
交货地:
最小起订量为:3672
合计: ¥ 43864.24
直接购买
加入购物车
