0022032033

厂牌: MOLEX
产品描述: 3pin 2.54mm 1 Header,Push-Pull 1.52μm 锡 白色 通孔安装 7.37mm(长度)*2.34mm(高度)
供应商型号: 0022032033-ND
供应商: Digi-Key
标准整包数: 16000

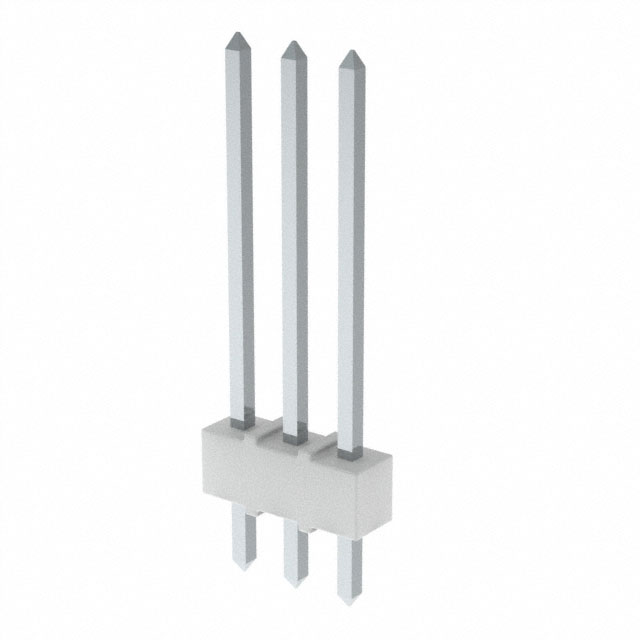

MOLEX 矩形连接器 - 针座 - 公插针 0022032033

0022032033概述

    电子元器件产品技术手册概述

    1. 产品简介


    本文档涉及的产品是一种名为“KK 100 Header Assembly”的电子元器件。KK 100系列是一个广泛应用于各种电子设备连接和接线的组件。这类产品主要用于电路板之间的连接,具有高可靠性和稳定的电气性能,适用于多种电子设备,如计算机、通信设备、工业自动化控制系统等。

    2. 技术参数


    - 材料:主要材料为尼龙(NYLON),符合UL 94 V-0阻燃等级标准,颜色为白色。
    - 镀层选项:
    - 197:整体重熔哑光锡:最小厚度0.00152mm(0.000060英寸)
    - 222:整体哑光锡:最小厚度0.00254mm(0.000100英寸)
    - 241:选择金:最小厚度0.00051mm(0.000020英寸);选择哑光锡:最小厚度0.00254mm(0.000100英寸)
    - 封装规格:参见图表
    - 焊锡性能:符合SMES-152标准
    - 引脚推力测试:最小值8.9N(2磅)
    - 叠放方式:端对端和侧对侧可以堆叠,间距为2.54mm(0.100英寸)

    3. 产品特点和优势


    - 可靠性高:通过严格的制造工艺确保产品的稳定性和可靠性。
    - 多种镀层选择:提供不同材料的选择,满足不同的应用需求。
    - 高强度设计:引脚推力达到8.9N,适合需要较高机械强度的应用场景。
    - 良好的兼容性:端对端和侧对侧堆叠的方式提高了在紧凑空间中的安装灵活性。

    4. 应用案例和使用建议


    - 应用案例:本产品广泛应用于计算机主板、服务器、网络设备及工业控制设备中。
    - 使用建议:
    - 确保在安装前检查产品是否有损坏或缺陷。
    - 使用合适的焊接工具和技术进行焊锡,以保证焊点的质量。
    - 安装时注意保持组件与电路板之间良好的接触,避免因接触不良导致的信号干扰或短路。


    5. 兼容性和支持


    - 兼容性:本产品与大多数常见的电子设备接口兼容,可以用于现有的电路板设计中。
    - 支持:制造商提供详细的技术文档和支持服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:安装后出现接触不良。
    - 解决方案:检查焊接质量和安装角度,必要时重新焊接。
    - 问题2:产品外观有缺陷。
    - 解决方案:联系供应商更换新部件,确保产品质量。
    - 问题3:焊接过程中焊锡不均匀。
    - 解决方案:使用正确的焊锡技术和设备,保证焊锡质量。

    7. 总结和推荐


    综上所述,“KK 100 Header Assembly”是一款高质量、高性能的电子元器件产品,适用于各种复杂和精密的电子设备中。其稳定性、可靠性和多种镀层选择使其在市场上具有很强的竞争力。推荐在要求较高的电子设备中使用此产品。

0022032033参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 -
类型 Header,Push-Pull
触头镀层厚度 - 配接 1.52μm
触头镀层 - 配接
防护等级 -
颜色 白色
长*宽*高 7.37mm(长度)*2.34mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0022032033厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022032033数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0022032033 0022032033数据手册

0022032033封装设计

查看详情并下载
Symbol
Footprint
3D Model
