5035665100

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 300μm 51pin 白色 950μm FPC 200mA 金 底部 贴片安装 16.95mm(长度)*2.85mm(高度)
供应商型号: 5035665100
供应商: 云汉优选
标准整包数: 1

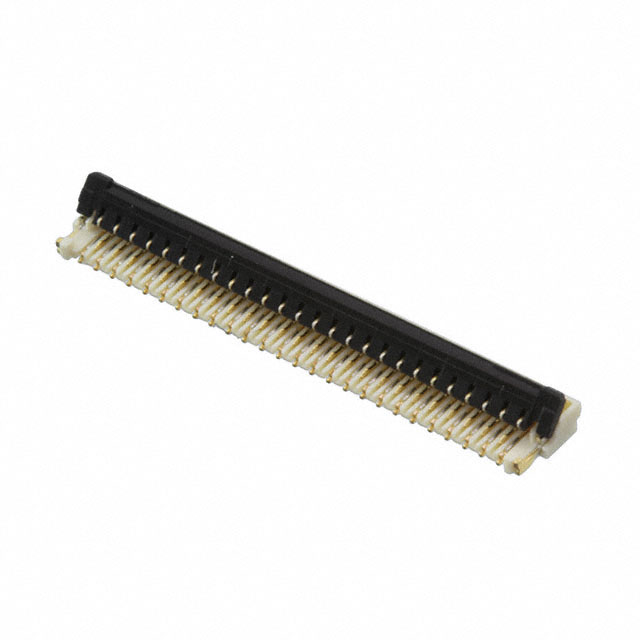

MOLEX FFC/FPC连接器 5035665100

5035665100概述

    产品概述

    产品简介


    本产品是一款适用于0.3mm间距的柔性印刷电路板(FPC)连接器系列,采用直角设计(高度为0.95mm)。该连接器特别适合于需要高密度布线和紧凑空间的应用场合,广泛应用于消费电子、医疗设备、通信设备等领域。

    技术参数


    - 最大允许电压: 50V [AC(有效值)/DC]
    - 最大允许电流: 0.2A
    - 工作温度范围: -40°C ~ +105°C
    - 存储条件: 温度 -10°C ~ +50°C,湿度 85%RH 以下(无冷凝)
    - FPC保持力: 以0.2mm FPC为例,首次插入时保持力在8.7 kgf(初回),经过10次操作后保持力在0.89 kgf。
    - 接触电阻:
    - 奇数端子: 80毫欧姆(MAX)
    - 偶数端子: 50毫欧姆(MAX)
    - 绝缘电阻: 最小50兆欧姆
    - 耐电压: 在相邻终端和终端与地之间施加AC250V,无击穿现象。
    - 机械性能: 包括FPC保持力测试、耐振动性、耐冲击性、耐热性、耐寒性等。
    - 环境性能: 满足各种环境测试要求,如盐雾测试、二氧化硫测试、氨气测试等。

    产品特点和优势


    - 高可靠性: 通过多项严格的机械和环境测试,确保在各种条件下稳定运行。
    - 紧凑设计: 0.3mm间距和0.95mm高度设计,适用于空间受限的应用场合。
    - 高性能: 具备优良的电气性能,如低接触电阻、高绝缘电阻和稳定的耐电压能力。
    - 宽工作温度范围: 可在极端环境下可靠工作,适用温度范围广。

    应用案例和使用建议


    - 应用案例: 本产品可用于智能手表、手机、平板电脑、医疗设备等消费电子产品中。
    - 使用建议:
    - 使用过程中避免硬物碰撞,以免造成损坏。
    - 安装时应遵循推荐的安装指南,确保基板的平整度。
    - 在使用柔性基板时,添加补强板可提高连接器的稳固性。

    兼容性和支持


    - 兼容性: 本产品适用于多种标准柔性印刷电路板。
    - 支持: 厂商提供详尽的技术文档和安装指南,同时提供售后服务和技术支持。

    常见问题与解决方案


    - Q: 连接器插入时容易出现损坏怎么办?
    - A: 操作时请缓慢且均匀地插入,避免使用过大的力。安装时使用适当的夹具有助于减少损坏。
    - Q: 连接器保持力不足怎么办?
    - A: 确保按照制造商的安装指南进行安装,并定期检查连接器状态。
    - Q: 长时间高温使用后接触电阻增大怎么办?
    - A: 检查是否有灰尘或杂质积累,并进行清洁。必要时更换连接器。

    总结和推荐


    这款0.3mm间距FPC连接器以其高可靠性、优良的电气性能和广泛的适用温度范围,在消费电子和其他需要高密度布线的应用中表现出色。考虑到其出色的机械和环境性能,我们强烈推荐此款连接器用于对稳定性要求高的应用场合。尽管安装过程中需要注意一些细节,但其优异的表现和制造商提供的完善支持将大大降低这些风险。因此,对于需要高效且可靠连接器的项目,这款产品无疑是一个理想的选择。

5035665100参数

参数
间距 300μm
额定电流 200mA
板上高度 950μm
外壳颜色 白色
端接 焊盘
扁平柔性类型 FPC
连接器/触头类型 底部
针脚数 51pin
触头镀层
长*宽*高 16.95mm(长度)*2.85mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装
