1053142204

厂牌: MOLEX
产品描述: Header,Latch Holder 2.5mm 2 4pin 7.5A 380nm 金 通孔安装 5.94mm(长度)*14.34mm(高度)
供应商型号: TS-1053142204
供应商: 海外现货
标准整包数: 1

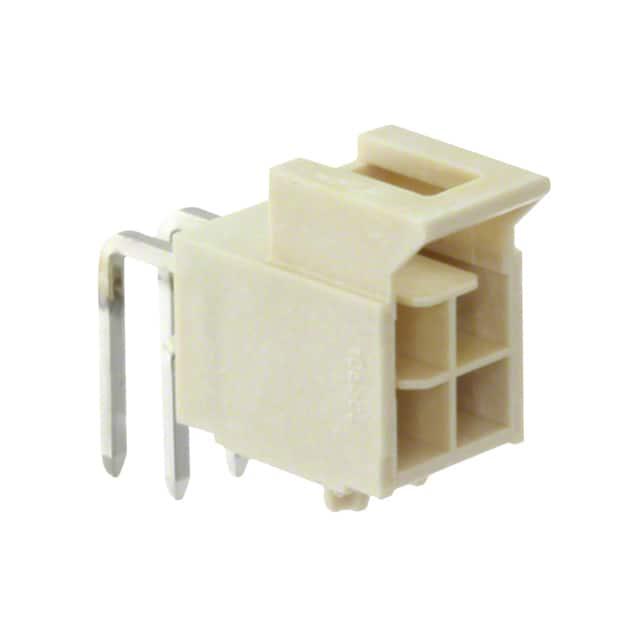

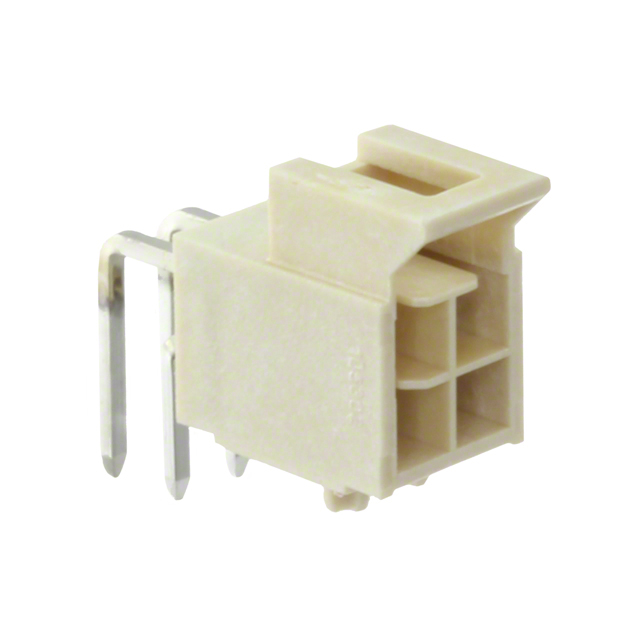

MOLEX 矩形连接器 - 针座 - 公插针 1053142204

1053142204概述


    产品简介


    Nano-Fit™ Wire-to-Board Power Connector System
    Nano-Fit™ 是一种专为电源连接设计的高性能连接器系统,主要用于各种工业及消费电子产品中。其主要组件包括女性端子(Female Crimp Terminal)、母座插头(Receptacle Housing)以及垂直和直角插头(Vertical Header 和 Right Angle Header)。这些组件采用2.50毫米间距设计,通过焊接或压接技术与电线连接,广泛应用于汽车、通信设备、医疗设备及家用电器等领域。

    技术参数


    - 产品系列:
    - 女性端子:105300 系列
    - 母座插头(单行):105307 系列
    - 母座插头(双行):105308 系列
    - 安全夹子(双行):105312 系列
    - 安全夹子(单行):105311 系列
    - 电气性能:
    - 电压:250V AC/RMS 或 DC
    - 最大电流:20AWG 至 26AWG 铜线,最大电流范围为 3.00A 到 8.00A
    - 温度范围:-40°C 至 125°C
    - 绝缘电阻:最低 1000 兆欧
    - 接触电阻:最高 10 毫欧姆
    - 机械性能:
    - 插拔力:单行插座 20N 最小,双行插座 40N 最小
    - 抗振性:随机振动测试 1.5 小时
    - 耐久性:25 次循环(锡镀)或 50 次循环(金镀)
    - 环境性能:
    - 循环温度湿度:从 25°C/80%RH 到 65°C/50%RH
    - 热冲击:在 -55°C 至 +85°C 之间进行 5 次循环

    产品特点和优势


    Nano-Fit™ 连接器系统的主要特点是其高度可靠的电气连接和紧凑的设计。该系统采用精密的制造工艺,确保了出色的抗振动能力和耐久性,适合高要求的应用环境。此外,其独特的2.50毫米间距设计,使得安装和维护更加方便,降低了错误连接的风险。Nano-Fit™ 在恶劣环境下表现出色,广泛适用于汽车、通信和医疗等行业。

    应用案例和使用建议


    应用案例:
    Nano-Fit™ 连接器系统在汽车电子、通讯设备、医疗设备等多个领域的成功应用表明,该产品能够在严苛的环境中稳定运行。例如,在汽车电子系统中,Nano-Fit™ 连接器系统可以用于连接车载电池和各种控制模块,确保电力传输的稳定性和可靠性。
    使用建议:
    为了确保最佳性能,建议在安装前仔细检查连接器的尺寸和标记,确保符合产品图纸的要求。同时,对于复杂的电路布局,应考虑 PCB 设计对温度上升的影响,并进行适当的电流降额计算。对于频繁插拔的应用场景,建议选择金镀终端以提高耐久性。

    兼容性和支持


    Nano-Fit™ 连接器系统设计兼容多种标准,包括 UL-60950-1、EIA-364-1000.01 等。制造商提供详细的技术文档和测试报告,确保用户能够轻松集成到现有的设备中。Molex 公司还提供了广泛的在线支持资源,包括详细的安装指南和技术支持热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查是否正确安装应用工具,确保插针未受损 |
    | 接触电阻过高 | 确保连接器清洁无污垢,重新插入并检查终端是否完全就位 |
    | 防尘盖丢失 | 及时更换防尘盖,防止灰尘进入连接器 |

    总结和推荐


    Nano-Fit™ 连接器系统以其卓越的电气性能、可靠的机械结构和良好的环境适应性,成为了众多高要求应用的理想选择。无论是汽车电子、通信设备还是医疗设备领域,Nano-Fit™ 都能提供稳定可靠的电力连接解决方案。综上所述,强烈推荐使用 Nano-Fit™ 连接器系统,它不仅能满足用户的多样化需求,还能显著提升整体系统的可靠性和耐用性。

1053142204参数

参数
类型 Header,Latch Holder
触头镀层厚度 - 配接 380nm
防护等级 -
间距-配接 2.5mm
排数 2
针脚数 4pin
触头镀层 - 配接
颜色 -
额定电流 7.5A
长*宽*高 5.94mm(长度)*14.34mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

1053142204厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1053142204数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1053142204 1053142204数据手册

1053142204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.1232 ¥ 9.5472
1200+ $ 1.0032 ¥ 8.5272
5100+ $ 0.9348 ¥ 7.9458
库存: 1501
起订量: 210 增量: 5
交货地:
最小起订量为:10
合计: ¥ 95.47
