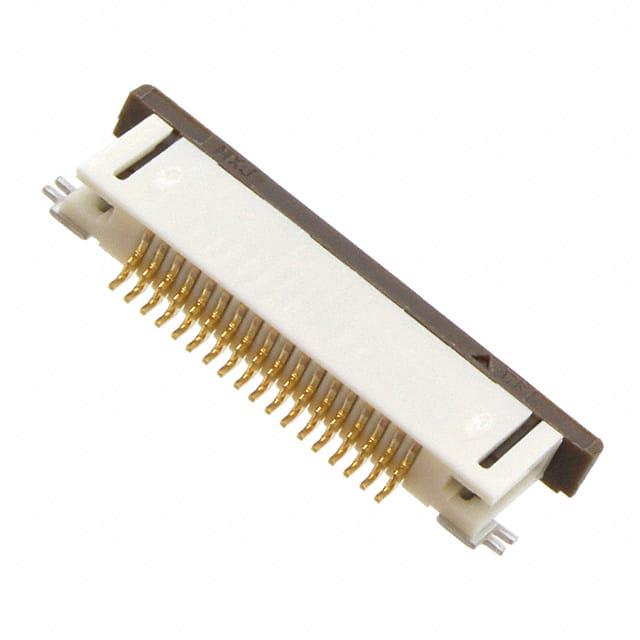

52746-1871

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 0.5mm间距18p FPC插座 FPC连接器, Easy-On系列, 单排, 表面, 焊接
供应商型号: 52746-1871
供应商: 国内现货
标准整包数: 1000
MOLEX FFC/FPC连接器 52746-1871

52746-1871概述

    电子元器件技术手册

    1. 产品简介


    本产品为一种ZIF(零插入力)连接器,专门设计用于FPC(柔性印刷电路板)与电子设备之间的连接。它通过减少插入力和拔出力,提高了可靠性并降低了维护成本。广泛应用于移动电话、平板电脑、笔记本电脑以及其他便携式电子产品中,以确保高效的数据传输和稳定的机械连接。

    2. 技术参数


    - 包装材料:
    - housing:PA46,玻璃填充,UL94V-0等级,白色。
    - actuator:聚苯硫醚(PPS),玻璃填充,UL94V-0等级,棕色。
    - terminal:磷青铜,镍底镀金(t=0.2)。
    - fittings:磷青铜,镍底锡镀(t=0.2)。
    - 尺寸:
    - 具体尺寸参数如需参照附图。
    - 产品适用于偶数极数电路。
    - 温度范围:-40°C至85°C。
    - 包装方式:采用热塑性树脂材料,内含锁定机制,保证安装时的稳定性。
    - 电气特性:
    - 极限温度范围:-40°C到+85°C。
    - 极限电压:24V DC。
    - 极限电流:0.5A。
    - 兼容性:ELV及RoHS标准认证,符合环保要求。

    3. 产品特点和优势


    - 锁扣机构:在包装过程中,Actuator默认处于锁定状态,确保组装过程中的稳定性和精确度。
    - 耐高温材料:选用PA46和PPS材料,确保在宽广的温度范围内保持稳定性能。
    - 高精度插针:金锡镀层,具有出色的导电性和抗腐蚀性,适用于高密度互连需求。
    - 低摩擦:采用零插入力设计,减少了操作过程中的磨损和损伤。
    - 环境适应性强:材料满足UL94V-0防火等级,确保长时间使用下的安全可靠。

    4. 应用案例和使用建议


    - 案例分析:
    - 例如,在移动电话内部,这种连接器可用于屏幕与主板之间的连接,以实现高频率的数据传输和信号转换。
    - 产品在高温环境下也能保持良好性能,适用于汽车电子系统等苛刻条件的应用场合。
    - 使用建议:
    - 确保焊接表面没有明显偏差,特别是在底部接触区域。
    - 在组装前检查锁定机构,确保其正确处于锁定状态。
    - 推荐使用热固型粘合剂固定FPC,并在导体侧开始打孔。

    5. 兼容性和支持


    - 该产品与各种标准的FPC和FFC接口兼容。
    - 生产商提供全面的技术文档和技术支持服务,帮助客户解决可能遇到的各种问题。

    6. 常见问题与解决方案


    - Q: 如何防止焊接偏移?
    - A: 严格按照指南进行焊接,确保焊点对齐。如果需要调整,确保调整范围在规定的公差范围内。
    - Q: 如何确保连接器的锁定状态?
    - A: 在首次安装时检查包装是否已经锁定。如果没有,请手动锁定。
    - Q: FPC与连接器的兼容性如何确认?
    - A: 请参阅产品文档中的具体要求,并根据制造商的指导进行装配。

    7. 总结和推荐


    这款ZIF连接器凭借其优良的设计和高性能材料,在电子设备连接中表现卓越。它不仅满足了严格的温度和电气要求,还提供了易于操作和维护的优势。因此,我们强烈推荐此产品给那些需要高度可靠的连接解决方案的用户。

52746-1871参数

参数
连接器/触头类型 底部
额定电流 500mA
端接 焊盘
针脚数 18pin
外壳颜色 白色
扁平柔性类型 FFC,FPC
触头镀层
板上高度 2mm
间距 500μm
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
