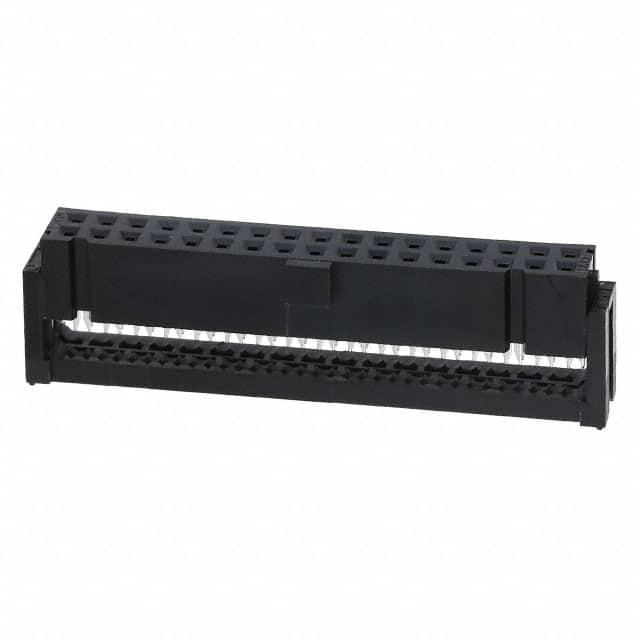

906351341

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Receptacle 2 34pin Female Socket 黑色 导线安装,自由悬挂,通孔安装 47.78mm(长度)*7.1mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 906351341

906351341概述

    Qik Flecs Single Beam Female Assembly 技术手册

    1. 产品简介


    Qik Flecs Single Beam Female Assembly 是一款专为高速信号传输而设计的电子连接器。该产品主要用于需要高性能、高可靠性的电子设备中,如电信、网络设备、计算机硬件和工业自动化系统。该连接器具备单束结构,能够有效地减少信号干扰和提高信号完整性,适用于各种严苛的工作环境。

    2. 技术参数


    - 材料:
    - 外壳:聚酯,玻璃纤维增强(UL 94V-0),黑色。
    - 端子:磷青铜。

    - 端子电镀:
    - 接触区域电镀:0.1μm金闪镀层(最小)。
    - 插孔区域电镀:1μm锡镀层(最小),1μm镍镀层(最小)覆盖。
    - 电路尺寸:
    - 规格:64、60、50、40、34、30、26、24、20、16、14、10。
    - 长度(单位:毫米):78.74, 82.54, 85.88, 83.31; 73.66, 77.46, 80.80, 78.23; 60.96, 64.76, 68.10, 65.53; 48.26, 52.06, 55.40, 52.83; 40.64, 44.44, 47.78, 45.21; 35.56, 39.36, 42.70, 40.13; 30.48, 34.28, 37.62, 35.05; 27.94, 31.74, 35.08, 32.51; 22.86, 26.66, 30.00, 27.43; 17.78, 21.58, 24.92, 22.35; 15.24, 19.04, 22.38, 19.81; 10.16, 13.96, 17.30, 14.73。
    - 使用电缆:
    - 可用电缆:26AWG 和 28AWG 多股线(7根导体),28AWG 单股线,最大绝缘厚度1.14mm,中心距1.27mm。
    - 高度:
    - 装配后总高度:不带应力缓解装置时为10.5mm,带MOLEX 90170应力缓解装置时最大为15.2mm,压缩状态下为14.5mm。

    3. 产品特点和优势


    - 高可靠性:采用了耐热和高强度的材料,能够在广泛的温度范围内保持稳定的性能。
    - 低接触电阻:采用高标准的电镀工艺,确保低接触电阻,减少能量损耗。
    - 抗干扰能力强:单束结构设计,有效减少信号间的干扰。
    - 兼容性强:广泛适用于多种电缆,便于集成到不同的电子设备中。

    4. 应用案例和使用建议


    - 应用案例:该连接器广泛应用于电信设备中的背板连接、服务器机柜内的线路板连接,以及工业自动化控制系统的信号传输。
    - 使用建议:
    - 在安装过程中要确保电缆中心距与连接器匹配。
    - 使用适当的工具来避免损坏连接器的端子。
    - 定期检查连接部位是否有松动,以确保良好的电气连接。

    5. 兼容性和支持


    - 兼容性:Qik Flecs Single Beam Female Assembly 与标准的26AWG和28AWG电缆兼容,方便与不同型号的电缆进行连接。
    - 支持:制造商提供详细的技术文档和客户支持,用户可以随时联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题:连接不稳定,信号质量下降。
    - 解决方案:检查连接器是否正确安装,确认电缆中心距与连接器匹配,并重新压接电缆。
    - 问题:接触电阻大,信号衰减明显。
    - 解决方案:检查连接器端子的电镀是否完好,如有必要,重新进行电镀处理。

    7. 总结和推荐


    Qik Flecs Single Beam Female Assembly 是一款在可靠性、信号完整性等方面表现优异的产品,特别适合对电子连接器要求高的应用场景。其优异的材料选择和电镀工艺使得它能够在恶劣环境下长时间稳定运行。强烈推荐在需要高性能连接器的应用中使用此产品。

906351341参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 34pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 47.78mm(长度)*7.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 托盘

906351341厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

906351341数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 906351341 906351341数据手册

906351341封装设计

查看详情并下载
Symbol
Footprint
3D Model
