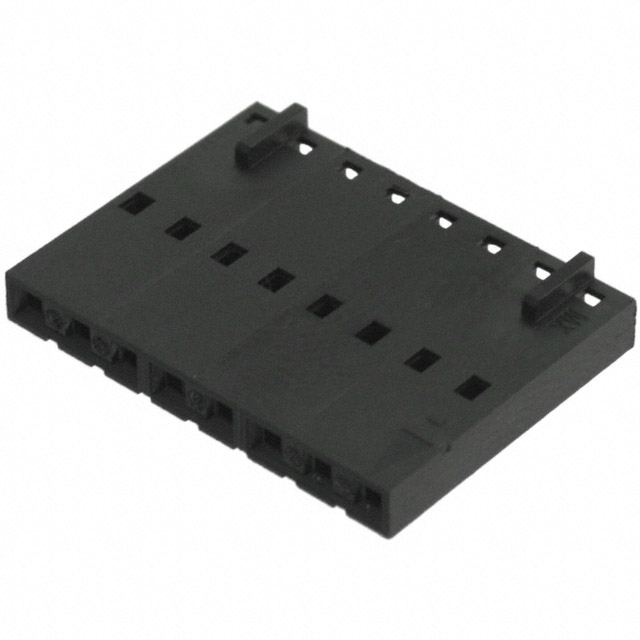

0050579308

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Receptacle 1 8pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 2.5146mm(宽度)*3.53mm(高度)
供应商型号: TS-0050579308
供应商: 海外现货
标准整包数: 1
MOLEX 矩形连接器 - 外壳 0050579308

0050579308概述

    # SL Crimp Terminal 70058 技术手册

    产品简介


    基本描述
    SL Crimp Terminal 系列70058是一款用于单排完全堆叠式连接器外壳(#70066-)、双排完全堆叠式连接器外壳(#70450-)和带锁双排连接器外壳(#74130-)的端子。该端子通过压接方式实现与导线的可靠连接。
    主要功能
    1. 适用连接器型号:该端子适用于多种连接器型号,包括单排和双排的完全堆叠式连接器及带锁双排连接器。
    2. 导线范围:支持的导线范围为36至20 AWG,具体可选导线类型和压接高度请咨询Molex内部销售部门。

    技术参数


    尺寸和材料
    - 材料:高强铜合金
    - 镀层选项:
    - 镀锡:3.81微米/150微英寸最小厚度镀锡层,镍底层覆盖
    - 镀锡铅(90-10比例):3.81微米/150微英寸最小厚度镀锡铅层,镍底层覆盖
    - 镀金50微英寸:接触区域镀金厚度为1.25微米/50微英寸,压接区域镀锡厚度为1.91微米/75微英寸,镍底层覆盖
    - 镀金30微英寸:接触区域镀金厚度为0.76微米/30微英寸,压接区域镀锡厚度为1.91微米/75微英寸,镍底层覆盖
    - 镀金15微英寸:接触区域镀金厚度为0.38微米/15微英寸,压接区域镀锡厚度为1.91微米/75微英寸,镍底层覆盖
    - 镀锡硒:接触区域镀锡厚度为3.81微米/150微英寸,压接区域镀锡厚度为1.91微米/75微英寸,镍底层覆盖
    插拔力要求
    - 插入力:
    - 镀锡:一次循环后插入力为0.26磅/1.2牛顿,25次循环后为0.23磅/1.0牛顿,50次循环后为0.27磅/1.2牛顿。
    - 镀金:一次循环后插入力为0.34磅/1.5牛顿,25次循环后为0.27磅/1.2牛顿,50次循环后为0.25磅/1.1牛顿。
    - 拔出力:
    - 镀锡:一次循环后拔出力为1.4牛顿,25次循环后为1.0牛顿,50次循环后为1.2牛顿。
    - 镀金:一次循环后拔出力为0.8牛顿,25次循环后为0.7牛顿,50次循环后为0.6牛顿。
    电气和环境要求
    - 接触电阻:所有镀锡系统需进行1、5和25次循环测试,所有镀金系统需进行1、25和50次循环测试。
    - 环境测试:
    - 热冲击测试:温度范围为-40°C至+105°C,共10个循环。
    - 热老化测试:温度为+105°C,持续10天。
    - 恒定湿度测试:温度范围为+25°C至+65°C,相对湿度为96%,持续240小时。
    - 硫化物暴露测试:温度为+65°C,持续24小时。
    - 接触电阻变化小于10毫欧姆。
    性能
    - 电流承载能力:
    - 30AWG:0.7安培
    - 36AWG:0.21安培
    - 28AWG:1.2安培
    - 34AWG:0.32安培
    - 26AWG:1.8安培
    - 32AWG:0.45安培
    - 24AWG:3.0安培
    - 22AWG:3.0安培

    产品特点和优势


    1. 材料坚固耐用:高强铜合金材料确保端子具有出色的机械强度和抗磨损性。
    2. 多样化的镀层选择:根据不同的使用环境和需求提供多种镀层选项,如镀锡、镀金等。
    3. 严格的测试标准:通过多项环境和电气测试,确保端子在极端条件下仍能保持稳定性能。
    4. 优异的接触性能:接触电阻低,保证了稳定的电气连接。

    应用案例和使用建议


    应用案例
    该端子广泛应用于汽车、工业自动化、通信设备等领域。例如,在汽车电子系统中,它可以用于连接传感器和控制模块;在工业自动化中,可用于连接传感器和执行器。
    使用建议
    1. 正确选择导线:选择合适的导线并确保导线切割和压接时的一致性,以提高连接可靠性。
    2. 注意环境因素:避免将端子暴露在过高的温度、湿度或硫化物环境中,以免影响其性能。
    3. 定期检查:在使用过程中定期检查端子的接触情况和压接部位,及时更换损坏或磨损严重的端子。

    兼容性和支持


    该端子适用于Molex品牌的多款连接器,但不同型号可能需要不同的安装和维护方法。建议在使用前详细阅读相关连接器的技术手册,确保正确安装和使用。

    常见问题与解决方案


    1. 端子接触不良:
    - 解决方案:重新压接导线,确保压接处无松动和氧化。
    2. 热冲击测试未通过:
    - 解决方案:检查镀层是否完好,确保在极端温度下仍能保持良好的导电性能。
    3. 接触电阻过高:
    - 解决方案:检查接触面是否有杂质或损伤,必要时重新清洁或更换端子。

    总结和推荐


    综合评估
    SL Crimp Terminal 70058 端子以其出色的机械强度、多样化的镀层选择和严格的测试标准,使其在各种严苛环境下依然能够保持稳定可靠的性能。特别是在汽车电子和工业自动化领域中,其优越的性能使其成为首选的连接解决方案。
    推荐
    鉴于其优秀的性能和广泛的应用范围,我们强烈推荐在对可靠性和耐用性有较高要求的应用中使用SL Crimp Terminal 70058。

0050579308参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 8pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 2.5146mm(宽度)*3.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

0050579308厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0050579308数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0050579308 0050579308数据手册

0050579308封装设计

查看详情并下载
Symbol
Footprint
3D Model
