901301212

厂牌: MOLEX
产品描述: Molex 2.54mm间距12p双排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: AV-A-901301212
供应商: Avnet
标准整包数: 144

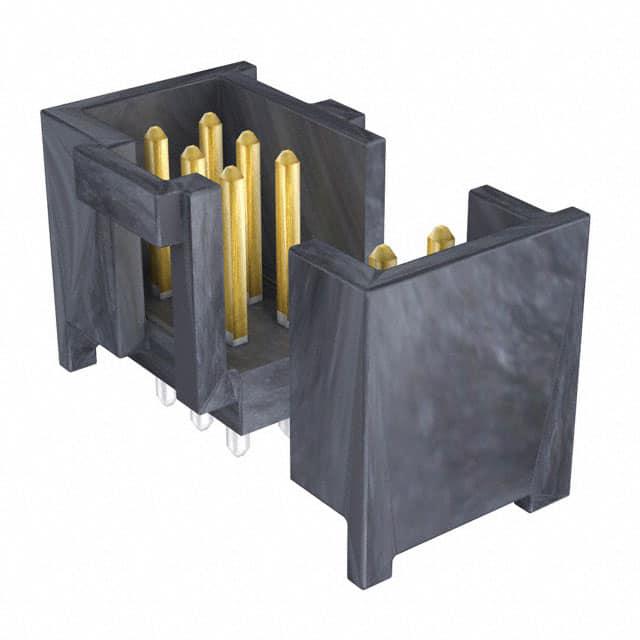

MOLEX 矩形连接器 - 针座 - 公插针 901301212

901301212概述


    产品简介


    C-Grid III 双排直插式遮蔽插座是一种适用于各种电子应用的高性能连接器。该连接器主要用于电子电路板上的信号传输,广泛应用于通信设备、工业自动化系统、汽车电子、医疗设备等领域。其双排设计允许更高的密度布局,同时遮蔽设计提高了抗干扰能力。

    技术参数


    - 触点数(Pin数量):6 至 68 针。
    - 触点尺寸:0.65平方毫米。
    - 外壳材料:15%玻璃填充聚酯,UL 94 V-0阻燃等级,颜色为黑色。
    - 触点材料:0.65平方毫米黄铜丝。
    - 触点镀层:包括A型、E型、F型和G型不同的镀层选项,以满足不同应用的需求。
    - 工作温度范围:-40°C 到 +105°C。
    - 额定电流:取决于具体型号和触点配置,一般为1A至5A。
    - 额定电压:取决于具体型号和触点配置,一般为30V至250V。
    - 推荐PCB厚度:1.60mm。

    产品特点和优势


    1. 高可靠性:采用优质材料制造,确保长期使用稳定性。
    2. 增强的屏蔽性能:独特的遮蔽设计有效降低了电磁干扰。
    3. 广泛的适用性:多种触点数量和镀层选项,满足不同应用场景的需求。
    4. 紧凑设计:双排布局增加了布线密度,节省空间。
    5. 易于安装和维护:直观的装配指南使得安装和维护更加简便。

    应用案例和使用建议


    应用案例
    C-Grid III 双排直插式遮蔽插座在通信基站、工业控制系统和高端汽车电子系统中得到了广泛应用。例如,在通信基站中,它们用于连接射频信号板和电源模块,保证信号传输的稳定性和可靠性。
    使用建议
    1. 精确选型:根据具体的应用需求选择合适的触点数和镀层类型。
    2. 正确的安装方法:严格按照手册中的指示进行安装,确保连接器牢固固定在PCB上。
    3. 保持清洁:定期检查并清理连接器表面,防止灰尘和杂质影响电气性能。

    兼容性和支持


    C-Grid III 系列连接器具有较高的通用性,可以与其他标准接口设备兼容。供应商提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用这些产品。如有需要,客户可以联系制造商获取进一步的支持和咨询服务。

    常见问题与解决方案


    1. 问题:连接器插拔次数不足
    - 解决方案:检查连接器的设计是否符合应用要求,并确认是否正确安装。
    2. 问题:接触不良
    - 解决方案:检查连接器是否清洁,并确保连接器和PCB之间的焊接质量。
    3. 问题:外观损坏
    - 解决方案:避免过度弯曲或压弯连接器,按照手册中的操作指引进行处理。

    总结和推荐


    C-Grid III 双排直插式遮蔽插座是一款集高可靠性、优异的屏蔽性能和易用性于一身的产品。它特别适合那些对信号传输质量和稳定性要求较高的应用场景。综上所述,强烈推荐使用该产品,特别是对于追求高品质和高性能电子设备的制造商和工程师来说,C-Grid III 连接器无疑是一个理想的选择。

901301212参数

参数
针脚数 12pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 3A
类型 Header,Latch Holder
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
颜色 黑色
长*宽*高 17.96mm*9.7536mm*9.75mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘,袋装

901301212厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901301212数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901301212 901301212数据手册

901301212封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
144+ $ 1.2075 ¥ 10.6864
288+ $ 1.2075 ¥ 10.6864
432+ $ 1.1628 ¥ 10.2908
432+ $ 1.1628 ¥ 10.2908
580+ $ 1.1628 ¥ 10.2908
720+ $ 1.1628 ¥ 10.2908
864+ $ 1.0899 ¥ 9.6457
1088+ $ 1.0899 ¥ 9.6457
1296+ $ 1.0899 ¥ 9.6457
1440+ $ 1.0501 ¥ 9.2933
库存: 9671
起订量: 144 增量: 144
交货地:
最小起订量为:144
合计: ¥ 1538.84
