430450215

厂牌: MOLEX
产品描述: Molex 3.0mm间距2p双排排针 线对板连接器, Micro-Fit 3.0系列, 直向, 表面
供应商型号: AV-A-MLX430450215
供应商: Avnet
标准整包数: 200

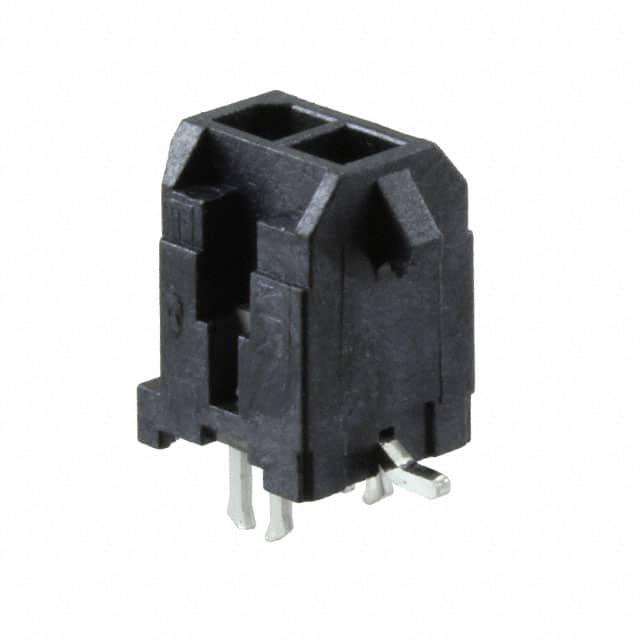

MOLEX 矩形连接器 - 针座 - 公插针 430450215

430450215概述

    Micro-Fit Dual Row Connectors: A Comprehensive Guide

    1. 产品简介


    Micro-Fit Dual Row Connectors 是一种适用于电线到板(Wire-to-Board)及电线到电线(Wire-to-Wire)连接系统的高可靠性连接器。这些连接器采用 18 至 30 AWG 裸线压接技术,支持镀锡或镀金端子。它们广泛应用于各种电子设备和工业系统中,包括但不限于汽车电子、通信设备和消费电子产品。

    2. 技术参数


    以下是 Micro-Fit Dual Row Connectors 的关键技术规格和性能参数:
    | 连接器系列 | 安全机构电压额定值 (AC RMS 或 DC) | 安全机构电流额定值 (单电路) (安培) |
    |
    | 43020 | 350 | 5 |
    | 43025 | 600 | 8 |
    | 172952 | 600 | 5 |
    | 43045 | 600 | 8 |
    | 44914 | 600 | 8 |
    - 电流额定值:这些数值是最大值,实际电流可能因导线尺寸、电路数量及终端应用而异。
    - 适用导线尺寸:包括 18 AWG 至 30 AWG,最大外绝缘直径统一为 1.85 mm(对于部分规格为 1.27 mm)。
    - 电流降额参考信息:根据不同的电路配置,电流额定值会有所不同。
    - 测试插头(44242):最大 2.5 安培(针脚电流容量),仅用于测试目的。
    - 温度范围:
    - 工作:-40°C 到 +105°C(包含端子温升)
    - 非工作:-40°C 到 +105°C

    3. 产品特点和优势


    - 高安全性:获得 UL、CSA 和 IEC 认证。
    - 可靠接触:最大初始接触电阻为 10 毫欧姆,最大初始导线终止接触电阻为 5 毫欧姆。
    - 卓越的机械性能:包括最大 8.0 牛顿的对接力和最小 24.5 牛顿的终端保持力。
    - 耐用性:经过高达 30 个循环的耐久性测试。
    - 环境适应性:符合热老化、湿气、盐雾和冷电阻的要求。

    4. 应用案例和使用建议


    Micro-Fit Dual Row Connectors 广泛应用于汽车电子、通信设备及消费电子产品中。建议在具体应用中根据导线尺寸和应用要求选择合适的电流额定值,并确保正确的安装和布线方式,以避免不必要的磨损和损坏。

    5. 兼容性和支持


    这些连接器可与其他标准设备兼容,具体应用时需参照制造商的指导手册进行正确连接。Molex 提供全面的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查接线是否正确,重新插拔连接器,确保接线质量良好。
    - 问题:电流过大导致温升。
    - 解决方案:根据导线规格选择适当的电流额定值,并增加散热措施。

    7. 总结和推荐


    Micro-Fit Dual Row Connectors 在设计和制造过程中严格遵循行业标准,提供了可靠的电气连接性能和优异的机械稳定性。它们特别适合需要高可靠性连接的应用场合。强烈推荐此产品给那些寻求高性能连接解决方案的专业人士和企业。

430450215参数

参数
额定电流 8A
间距-配接 3mm
防护等级 -
类型 Header,Locking Ramp
排数 2
针脚数 2pin
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 1.52μm
长*宽*高 8.763mm(宽度)*11.2mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430450215厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430450215数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430450215 430450215数据手册

430450215封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.8486 ¥ 7.5097
1200+ $ 0.8412 ¥ 7.4444
库存: 13800
起订量: 400 增量: 200
交货地:
最小起订量为:400
合计: ¥ 3003.88
