5041950570

厂牌: MOLEX
产品描述: 5pin 1.25mm 1 Header,Latch Lock 1.5A 1μm 锡 贴片安装
供应商型号: WM10586TR-ND
供应商: Digi-Key
标准整包数: 1200

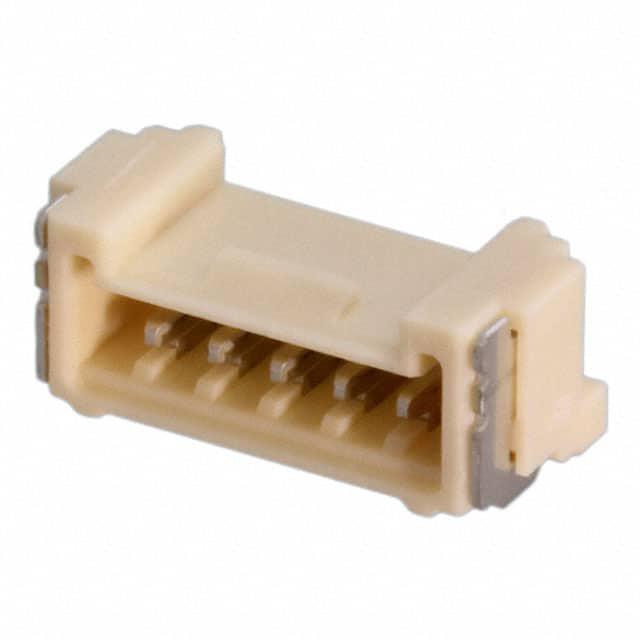

MOLEX 矩形连接器 - 针座 - 公插针 5041950570

5041950570概述

    # 微型锁扣式电子元器件——Micro-Lock 1.25mm间距系统的全面解析

    产品简介


    Micro-Lock 1.25mm间距系统是专为高密度集成需求而设计的电子连接器,适用于各行业需要紧凑化布局的应用场景。凭借超小的整体尺寸、出色的电流承载能力以及多样化的组合配置,Micro-Lock系列已成为当前同类正向锁定系统的标杆产品。无论是在消费电子、通信网络还是工业自动化领域,该系统都能提供卓越的性能表现,满足多样化的设计需求。
    主要特点:
    - 超小型化设计:整体尺寸极小,特别适合空间受限的应用场景。
    - 高性能表现:支持最高达1.5安培的工作电流,具有可靠的机械稳定性和接触保护机制。
    - 灵活的配置选项:支持单排和双排、直角和垂直安装等多种排列方式。
    - 广泛适用范围:覆盖从家用电器到医疗设备、车载娱乐系统等多个高端细分市场。

    技术参数


    Micro-Lock 1.25mm系统具备优异的技术指标,具体如下:
    | 类别 | 详细说明 |

    | 电压 | 最大50V AC/DC |
    | 电流 | 最大1.5A |
    | 接触电阻 | ≤20毫欧姆 |
    | 耐压强度 | 500V AC持续1分钟 |
    | 绝缘电阻 | ≥100兆欧姆 |
    | 机械寿命 | ≥30次循环 |
    | 工作温度 | -40°C至+85°C |
    | 材质 | 连接器终端:铜合金、镀锡;外壳及引脚:聚对苯二甲酸丁二醇酯(PBT) |
    此外,系统采用双点卡扣结构设计,结合易于操作的手指推锁装置,确保安全可靠的插拔体验。同时,创新的防撞护罩结构有效避免误配导致的损害。

    产品特点和优势


    Micro-Lock 1.25mm系统在多个方面展现了显著的竞争优势:
    - 空间效率:相较于传统方案,该系统能够实现更密集的布线密度,特别适合便携式或嵌入式设备。
    - 安全可靠:通过双点锁定与精准对齐导向设计,极大提升了连接的安全性与稳定性。
    - 经济实惠:相比贵金属电镀工艺,锡镀层降低了成本压力,同时保持良好导电性。
    - 环保合规:低卤素材料不仅符合RoHS标准,还进一步减少了对环境的影响。

    应用案例和使用建议


    Micro-Lock 1.25mm系统已被广泛应用于消费类电子产品(如LED电视)、通信基础设施(如路由器、交换机)以及专业设备(如投影仪、游戏机)。对于特定场景下,例如需要高度集成度的小型化主板设计,该系统可作为理想选择。
    使用建议:
    1. 在极端环境条件下使用时,建议加强外围防护措施以保障长期运行稳定性;
    2. 定制化颜色版本可用于区分不同用途模块间的连接关系;
    3. 结合多排组合形式扩大覆盖面积,适应更大规模的信号传输需求。

    兼容性和支持


    Micro-Lock 1.25mm系列支持多种扩展配件(如垂直与直角方向转换器),方便灵活部署。制造商提供了完善的售后服务体系,包括详尽的技术文档下载链接以及在线客服支持平台。

    常见问题与解决方案


    以下是部分典型问题及其对应解答:
    1. Q: 如何判断连接是否牢固?
    A: 当听到明显的“咔哒”声且连接器稳固时即可确认成功连接。
    2. Q: 插拔过程中发生损坏怎么办?
    A: 检查是否有异物阻碍或过大的外力施加于接口处,并按照说明书正确操作。
    3. Q: 是否支持高温环境作业?
    A: 是,但需根据实际情况调整散热策略以防止热积累效应影响性能。

    总结和推荐


    综上所述,Micro-Lock 1.25mm系统以其紧凑的设计、优异的功能表现以及全面的支持服务赢得了市场的高度认可。它不仅是高密度应用的理想之选,同时也展示了未来电子组件发展的趋势方向。如果您正在寻找一款兼具性能与性价比的连接解决方案,那么Micro-Lock无疑是一个值得信赖的选择。

5041950570参数

参数
针脚数 5pin
间距-配接 1.25mm
排数 1
排距 -
额定电流 1.5A
触头镀层 - 配接
触头镀层厚度 - 配接 1μm
防护等级 -
颜色 -
类型 Header,Latch Lock
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

5041950570厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5041950570数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5041950570 5041950570数据手册

5041950570封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 0.8501 ¥ 7.1146
2400+ $ 0.8096 ¥ 6.7752
3600+ $ 0.7868 ¥ 6.5842
6000+ $ 0.7589 ¥ 6.3513
8400+ $ 0.7411 ¥ 6.2024
12000+ $ 0.7227 ¥ 6.0485
库存: 9600
起订量: 1200 增量: 1
交货地:
最小起订量为:1200
合计: ¥ 8537.52
