90571-2201

产品分类:
厂牌: MOLEX

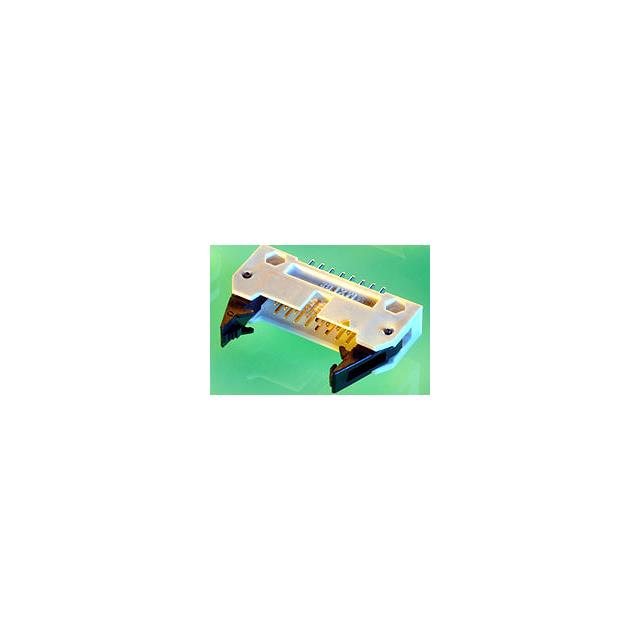

产品描述: Conn Ejector Header HDR 20 POS 2.54mm Solder ST Thru-Hole QF-50™ Tray
供应商型号: CSCS-90571-2201
供应商: 海外现货
标准整包数: 1
MOLEX  90571-2201

90571-2201概述

    # QF-50™ 2.54mm Pitch PCB Header 技术手册解析

    产品简介


    QF-50™ 是一款高性能的 PCB 插座连接器,属于 Molex 公司旗下的 Ribbon Cable / Wire Trap Connectors 系列。该产品采用 2.54mm 的标准间距设计,提供垂直安装方式,双排结构并配备屏蔽罩,同时具备 DIN 密钥编码功能,适用于 20 路电路连接。其关键特性包括镀金接触件和通过行业认证的环保材料,广泛应用于工业控制、通信设备及消费电子等领域。

    技术参数


    以下是 QF-50™ 的核心技术规格:
    | 参数 | 值 |

    | 产品名称 | QF-50™ |
    | 镀层厚度(对接端) | ≥ 0.102 µm |
    | 镀层厚度(焊接端) | ≥ 3.048 µm |
    | 接触件最大电流 | 1.0 A |
    | 最大工作电压 | 250 V |
    | 工作温度范围 | -25°C 至 +85°C |
    | 电路数量(最大值) | 20 |
    | 锁定机构 | 无 |
    | 极化 | 对接端极化,PCB 端不极化 |
    | 防护结构 | 屏蔽罩(封闭式) |
    | 阻燃等级 | UL 94V-0 |
    | 银合金材质 | 黄铜 |
    | 推拉次数(最大值) | 50 次 |
    | 表面安装兼容性 | 否 |

    产品特点和优势


    特点:
    1. 标准化间距:2.54mm 的标准间距确保其与众多现有 PCB 设计无缝兼容。
    2. 高可靠性连接:镀金触点和屏蔽罩设计能够有效减少信号损耗和干扰。
    3. 环境友好:符合欧盟 RoHS 和中国 RoHS 标准,无卤素且绿色环保。
    4. 安全性:UL 和 CSA 认证确保其在严苛环境下可靠运行。
    优势:
    - 广泛的适用性:适用于工业自动化、测试测量设备、医疗设备等领域的高速信号传输需求。
    - 耐用性高:高达 50 次的插拔寿命满足长时间运行的需求。
    - 便捷安装:可通过双排结构实现紧凑布局,节省空间。

    应用案例和使用建议


    应用案例:
    1. 工业控制:用于电机驱动模块与控制器之间的信号连接。
    2. 通信设备:适配板对板通信接口。
    3. 消费电子:小型化智能设备中的多功能信号接口。
    使用建议:
    - 在使用前,务必检查 PCB 厚度是否为推荐的 1.60mm,以确保最佳的机械稳定性。
    - 安装时,避免过度用力插入,以免损坏触点。
    - 配合屏蔽线缆可进一步提升抗电磁干扰能力。

    兼容性和支持


    QF-50™ 可与同系列的 90635 QF-50 女座配合使用,形成完整的连接解决方案。Molex 提供详尽的技术支持和售后服务,如有疑问可联系产品合规部门或访问官网获取最新信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法正确锁定 | 检查插头与插座是否对齐并重新尝试插接。 |
    | 插拔时接触不良 | 确保插头与插座保持清洁,无氧化现象。 |
    | 温度过高 | 检查系统散热是否良好,调整工作环境温度。 |

    总结和推荐


    QF-50™ 以其卓越的电气性能、可靠的机械结构和出色的环保特性,成为连接器市场的优选产品之一。其广泛的适用性和长期的使用寿命使其成为工业应用的理想选择。总体而言,我们强烈推荐 QF-50™ 用于需要高频信号传输和可靠连接的应用场景。
    如需更多详细信息,请访问 [www.molex.com](https://www.molex.com) 或联系产品合规团队获取支持。

90571-2201参数

参数
长*宽*高 44.86mm(长度)*8.5mm(高度)
安装方式 通孔安装
包装方式 盒装

90571-2201厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

90571-2201数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX 90571-2201 90571-2201数据手册

90571-2201封装设计

查看详情并下载
Symbol
Footprint
3D Model
