0313721100

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 2 10pin Female Socket 压接 灰色 导线安装,自由悬挂,通孔安装 29.12mm(高度)
供应商型号: 0313721100
供应商: 国内现货
标准整包数: 1
MOLEX 矩形连接器 - 外壳 0313721100

0313721100概述


    产品简介

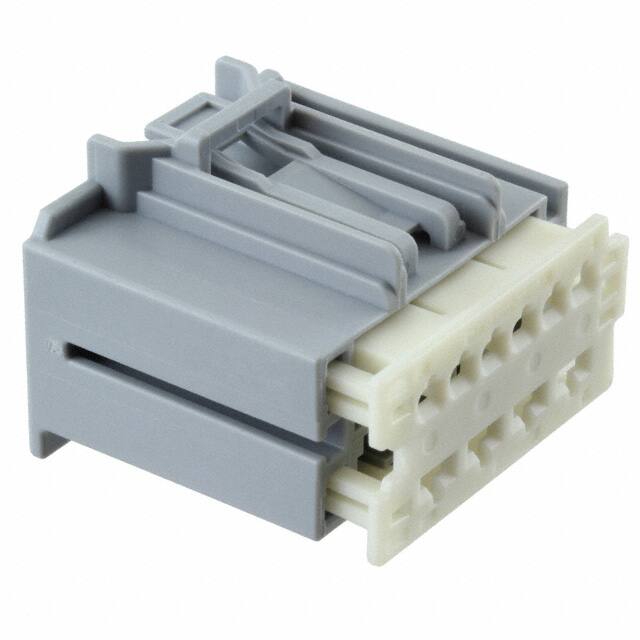

    Stac64 Hybrid Receptacle Assembly, 10 Circuit, Gray, Polarization B, without CPA
    Stac64 Hybrid Receptacle是一款专为汽车、电源及线对板连接应用设计的混合接插件。该产品具有10路电路,采用灰色树脂材料制成,具备B型极化和锁紧机构。无CPA(Connectivity Performance Assurance)设计使得其安装和拆卸更加简便。Stac64系列产品广泛应用于现代汽车系统中,特别是在复杂的多用途连接需求下表现出色。

    技术参数


    - 电路数:最大10路
    - 颜色:灰色
    - 类型:接插件外壳
    - 极化:B型
    - 锁定机制:是
    - 温度范围:-40°C至+100°C
    - 接口间距:3.50mm和5.25mm
    - 重量:8.060克
    - 电路:单排2行
    - 材料:改性聚苯乙烯

    产品特点和优势


    Stac64 Hybrid Receptacle具有以下几个显著的特点和优势:
    1. B型极化:提供独特的极化方式,防止误插和错配。
    2. 双重间隔:通过3.50mm和5.25mm两种接口间距,适应不同应用场景的需求。
    3. 高温耐受性:工作温度范围宽广,能够适应极端条件下的使用需求。
    4. 易于安装:无CPA设计使得安装过程更简单快捷。
    5. 环保合规:符合RoHS和REACH标准,低卤素设计,确保产品绿色安全。

    应用案例和使用建议


    应用案例
    1. 汽车应用:Stac64 Hybrid Receptacle在汽车电子系统中扮演着关键角色,适用于仪表盘、发动机控制模块等复杂连接需求。
    2. 电源系统:在电源转换和分配系统中,Stac64可以用于稳定电流传输和信号传递。
    3. 线对板连接:广泛应用于工业自动化和机械设备中的线对板连接场景。
    使用建议
    1. 极化配置:根据具体应用场景选择合适的极化方式,避免误插和短路。
    2. 温度监控:在高温环境下使用时,需注意温度监控以确保稳定运行。
    3. 清洁保养:定期清理接口,保持良好的接触状态。

    兼容性和支持


    - 兼容性:Stac64 Hybrid Receptacle可与特定型号的插座配合使用,如Stac64 Single Bay Right-Angle Power Headers (34696)和Stac64 Single Bay Vertical Power Headers (34695)。
    - 支持和服务:Molex公司提供全面的技术支持和售后服务,确保用户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 清理接口,确保接触面干净平整 |
    | 高温下损坏 | 使用散热装置或调整安装位置以降低温度 |
    | 锁定机制失效 | 检查锁定机构是否有损坏,必要时更换新部件 |

    总结和推荐


    综合评估:Stac64 Hybrid Receptacle凭借其独特的产品设计、广泛的适用范围以及良好的市场反馈,在汽车和工业自动化领域表现出色。其卓越的高温耐受性、可靠的锁紧机制和简易的安装流程使其成为众多应用的理想选择。
    推荐:强烈推荐Stac64 Hybrid Receptacle应用于汽车、电源和线对板连接系统中。无论是稳定性还是可靠性,它都能满足用户的高要求。如果您正在寻找一款高效、可靠且环保的连接解决方案,Stac64将是您的不二之选。

0313721100参数

参数
类型 Latch Lock,Receptacle
颜色 灰色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 10pin
长*宽*高 29.12mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

0313721100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0313721100数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0313721100 0313721100数据手册

0313721100封装设计

查看详情并下载
Symbol
Footprint
3D Model
