首页  >  产品百科  >  90120-0138

90120-0138

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 18pin 3A 3μm 锡 黑色 通孔安装 45.72mm(长度)*2.54mm(高度)
供应商型号: 538-90120-0138
供应商: Mouser
标准整包数: 1

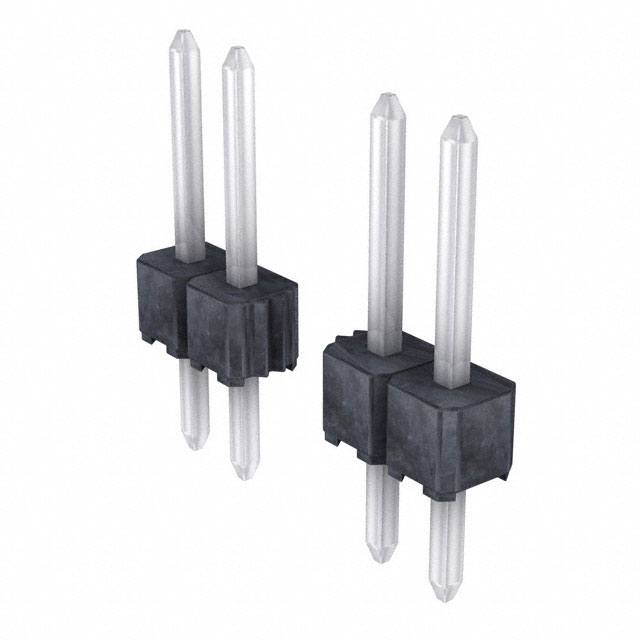

MOLEX 矩形连接器 - 针座 - 公插针 90120-0138

90120-0138概述

    # 单列直插式针座连接器技术手册

    产品简介


    单列直插式针座连接器(Single Row Straight Pin Header)是一种广泛应用于各类电路板连接的电子元器件。它的主要功能是实现信号传输和电连接。此款连接器通常用于工业控制、通信设备、医疗仪器等领域,是现代电子设备不可或缺的重要组件。

    技术参数


    - 型号规格:包含多种尺寸,包括1x1至1x40等多个选项。
    - 针数:每个型号根据具体需求提供不同数量的针脚,如1x1提供2个针脚,而1x40则提供80个针脚。
    - 公差:角度公差为±3.0°;长度精度±0.2毫米。
    - 尺寸单位:毫米(mm)。
    - 材料:针脚采用黄铜线,镀层材料有锡、镍、金等,具体可根据客户要求选择不同的镀层类型(A、E、F、G)。
    - 颜色:黑色,通过UL 94V-0认证,材料填充量为15%玻璃纤维增强聚酯。

    产品特点和优势


    - 高可靠性:通过严格的公差控制和多层镀层设计,确保连接稳定且耐久。
    - 广泛的适用性:适用于多种电路板连接需求,包括工业、通信和医疗设备。
    - 易用性:针脚设计符合标准尺寸,便于在现有电路板上安装和替换。

    应用案例和使用建议


    - 工业控制:适用于自动化控制系统中的信号传输和电源连接。
    - 通信设备:适合作为高速数据传输的接口。
    - 医疗仪器:确保设备内部信号传输的稳定性和准确性。
    使用建议:
    - 在使用前请仔细检查产品型号是否符合所需的针脚数量和尺寸。
    - 推荐使用的电路板厚度为1.60毫米。
    - 请参考第2张图纸以获取详细的镀层信息。

    兼容性和支持


    - 兼容性:该连接器与多数标准尺寸的电路板兼容。
    - 支持服务:供应商提供详尽的技术支持和售后服务,确保客户能够顺利安装和使用。

    常见问题与解决方案


    - 问题1:针脚不整齐。
    - 解决方案:使用专用工具将针脚校正到标准位置。
    - 问题2:安装过程中电路板损坏。
    - 解决方案:确保正确的安装方向,避免过度施力。
    - 问题3:信号传输不稳定。
    - 解决方案:检查所有连接点,确保良好的电气接触。

    总结和推荐


    单列直插式针座连接器凭借其高可靠性、广泛的适用性和易用性,在多个领域表现出色。它不仅满足了基本的连接需求,还能适应复杂的工作环境。鉴于其优越的性能,我们强烈推荐在您的电子设备中使用这款连接器。无论是工业控制、通信设备还是医疗仪器,都能找到适合的应用场景。

90120-0138参数

参数
触头镀层 - 配接
防护等级 -
类型 Breakaway,Header,Push-Pull
排数 1
针脚数 18pin
间距-配接 2.54mm
颜色 黑色
额定电流 3A
触头镀层厚度 - 配接 3μm
长*宽*高 45.72mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

90120-0138厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

90120-0138数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 90120-0138 90120-0138数据手册

90120-0138封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.254 ¥ 19.0463
10+ $ 1.9665 ¥ 16.6169
25+ $ 1.782 ¥ 15.0579
100+ $ 1.6524 ¥ 13.9628
250+ $ 1.5012 ¥ 12.6851
600+ $ 1.3824 ¥ 11.6813
1200+ $ 1.1445 ¥ 9.671
3000+ $ 1.0007 ¥ 8.4555
库存: 243
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.04
直接购买
加入购物车
