428193244

厂牌: MOLEX
产品描述: Header,Locking Ramp 10mm 1 3pin 50A 2.54μm 银 黑色 通孔安装
供应商型号: Q-428193244
供应商: 期货订购
标准整包数: 1296

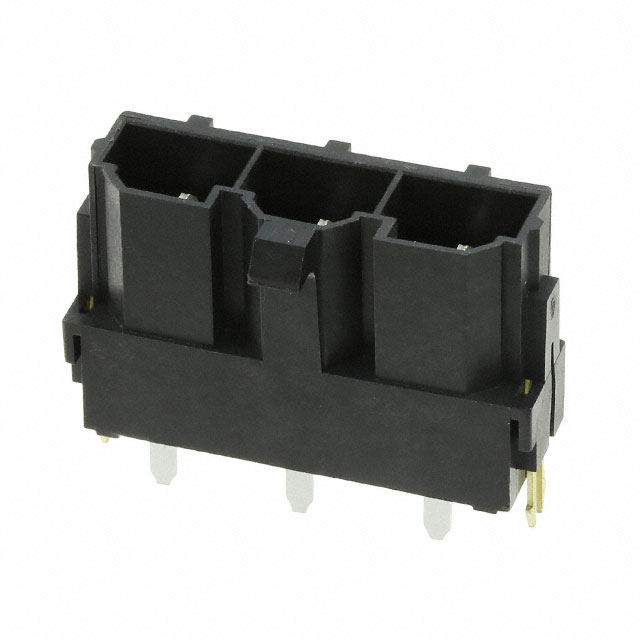

MOLEX 矩形连接器 - 针座 - 公插针 428193244

428193244概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍了型号为42819系列的垂直头装配件,属于迷你适配器系列。这类产品主要用于电子电路连接,特别是在需要高可靠性、稳定性的环境中,如工业控制、通信设备和汽车电子等领域。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 材料:
    - 外壳材料:30%玻璃填充尼龙4/6,UL 94V-0,颜色为黑色。
    - 接线端子材料:合金151。
    - 表面处理:
    - 表面处理代码2:在镍(至少0.000050mm)上镀锡(至少0.000100mm)。
    - 表面处理代码3:接触区域镀金(至少0.000030mm),焊脚镀锡(至少0.000100mm)。
    - 表面处理代码4:接触区域镀银(至少0.000100mm),焊脚镀锡(至少0.000100mm)。
    - 规格:
    - 符合RoHS指令2002/95/EC和ELV指令2000/53/EC附录II的要求。
    - 经过UL 1950认证,满足600 VAC和840 VDC下爬电距离和间隙要求。
    - 包装标识符:PK-42819-2375。
    - 包装:
    - 首批出货的包装箱上将标注“符合RoHS指令2002/95/EC和ELV指令2000/53/EC附录II”。
    - 未标注的产品可能含有含铅锡合金。

    3. 产品特点和优势


    - 多功能选择: 不同的接触面积和尺寸可选,适用于不同类型的电路板和连接需求。
    - 可靠性高: 使用高耐热合金材料,具有优良的机械强度和耐久性。
    - 环保设计: 符合RoHS和ELV指令,满足环保标准,支持可持续发展。

    4. 应用案例和使用建议


    该产品广泛应用于工业控制、通信设备、汽车电子等领域。根据手册中的推荐,对于涉及振动和热循环的应用,建议在连接面使用Nye润滑剂(NYOGEL 7600)以增加稳定性。同时,在组装时应避免电路通电状态下的拆装操作,以确保安全。

    5. 兼容性和支持


    - 该产品可与莫仕插槽42816-2配套使用。
    - 该产品符合标准规范PS-45499-002中的“B”级要求。
    - 零件号CKT.大小和规格可参考图表。

    6. 常见问题与解决方案


    - 振动和热循环影响: 推荐使用Nye润滑剂(NYOGEL 7600)来提高连接稳定性。
    - 组装注意事项: 在活电路下不要拆装部件。
    - 镀层问题: 对于镀层的不确定问题,参见图纸或手册的相应部分。

    7. 总结和推荐


    该产品通过其可靠的机械强度、多种尺寸的选择和符合环保标准的优势,成为电子电路连接的理想选择。建议在设计和制造过程中优先考虑该产品。总体来说,42819系列垂直头装配件是值得推荐的高质量产品,适用于各种高要求的应用场合。

428193244参数

参数
针脚数 3pin
间距-配接 10mm
防护等级 -
颜色 黑色
额定电流 50A
排数 1
触头镀层 - 配接
类型 Header,Locking Ramp
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

428193244厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

428193244数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 428193244 428193244数据手册

428193244封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1296+ $ 3.1209 ¥ 25.9034
库存: 1296000
起订量: 1296 增量: 1296
