2157603005

厂牌: MOLEX

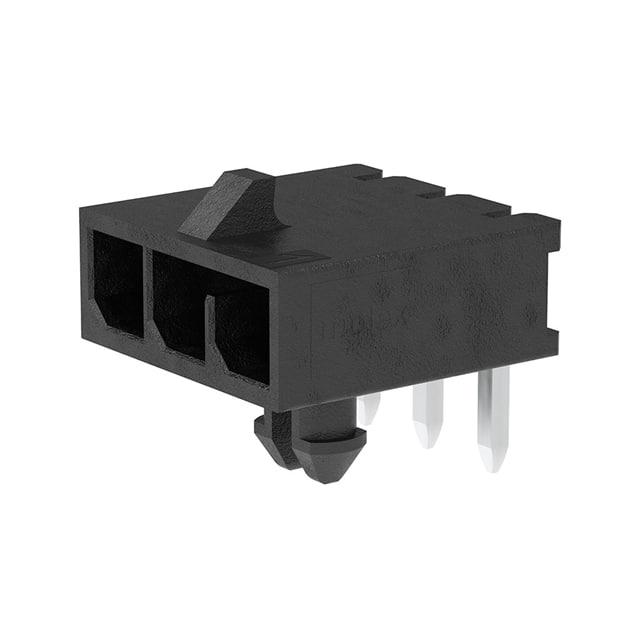

产品描述: 5pin 3mm 1 Header,Locking Ramp 12.5A 76nm 金 黑色 通孔安装 15.85mm(长度)*9.91mm(高度)
供应商型号: 900-2157603005-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 2157603005

2157603005概述

    Micro-Fit Plus RA Header Assembly 技术手册

    产品简介


    Micro-Fit Plus RA Header Assembly 是一种高密度连接器,设计用于各种电子应用中。这种连接器具有低轮廓设计,适用于空间受限的应用场景。它的主要功能是为印刷电路板(PCB)提供可靠的电气连接,广泛应用于电信、计算机、消费电子产品、工业自动化等领域。

    技术参数


    - 产品型号: 2157600000-PS
    - 电气特性:
    - 电路数量: 2, 3, 4, 5, 6, 7, 8
    - 电路间距: 3.00 mm
    - 电路直径: 1.50 mm ± 0.05
    - 插针直径: 1.02 mm ± 0.10
    - 镀层选项:
    - 锡 (TIN)
    - 15 微英寸金 (15MICROINCH AU)
    - 30 微英寸金 (30MICROINCH AU)
    - 材料:
    - 外壳材料: 玻璃填充液晶聚合物 (UL 94V-0, 阻燃材料)
    - 接触材料: 高铜合金
    - 测试总结: 2157590005-TS
    - 包装: 托盘包装 (2157600002-PK)

    产品特点和优势


    1. 高密度设计: Micro-Fit Plus RA Header Assembly 可以在一个紧凑的空间内提供多个电路连接,非常适合空间有限的设计。
    2. 多种镀层选择: 提供锡、15 微英寸金和 30 微英寸金三种镀层选项,适应不同的应用需求。
    3. 阻燃材料: 使用 UL 94V-0 认证的材料,确保在高温环境下也能安全可靠地运行。
    4. 适用性强: 适用于多种 PCB 布局,包括 2 电路、3 电路和 4 到 8 电路布局。

    应用案例和使用建议


    Micro-Fit Plus RA Header Assembly 已被广泛应用于各种设备中,例如通信基站、服务器、医疗设备等。在使用过程中,根据具体的电路需求和 PCB 设计,选择合适的电路数量和镀层选项。建议在布线时遵循手册中的推荐布局,以确保连接器的最佳性能和可靠性。

    兼容性和支持


    - 兼容性: 该连接器可以与同系列的 Micro-Fit Plus RA 接收器 (215759) 配合使用。
    - 厂商支持: 提供详细的技术文档和客户支持,包括安装指南和故障排除指南。

    常见问题与解决方案


    1. 问题: 连接器插拔困难。
    - 解决方案: 检查插针是否有变形或损坏,确保插入时对准插孔。
    2. 问题: 电气接触不良。
    - 解决方案: 确保正确的电路数量和镀层选项,重新焊接连接器。
    3. 问题: 信号传输不稳定。
    - 解决方案: 检查 PCB 布局和接地情况,确保良好的信号完整性。

    总结和推荐


    综上所述,Micro-Fit Plus RA Header Assembly 是一款高性能、高可靠性的连接器,适用于各种电子应用。其独特的高密度设计、丰富的镀层选项和阻燃材料使其在市场上具有很强的竞争力。强烈推荐在需要高密度连接且空间受限的项目中使用该产品。

2157603005参数

参数
针脚数 5pin
间距-配接 3mm
排数 1
排距 -
防护等级 -
类型 Header,Locking Ramp
触头镀层 - 配接
额定电流 12.5A
颜色 黑色
触头镀层厚度 - 配接 76nm
长*宽*高 15.85mm(长度)*9.91mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
