0010011034

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳 KK 系列 5.08mm节距 1行 3路 母 10-01-1034
供应商型号: TS-0010011034
供应商: 海外现货
标准整包数: 100

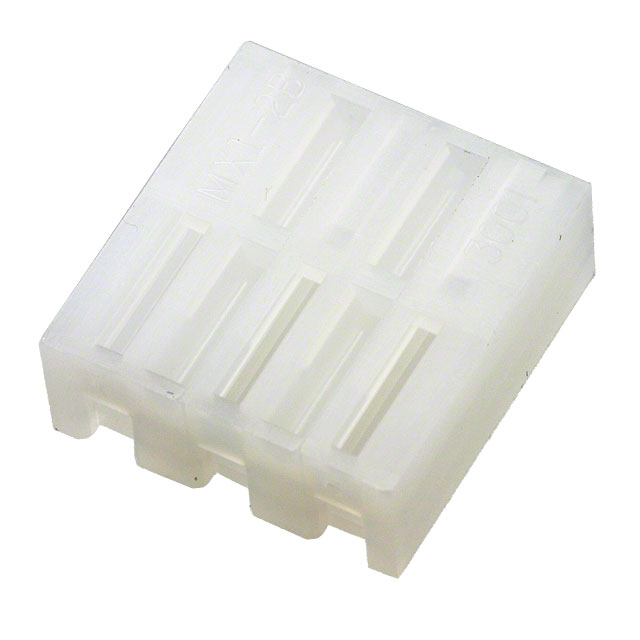

MOLEX 矩形连接器 - 外壳 0010011034

0010011034概述


    产品简介


    本次技术手册介绍的是MOLEX公司的3001系列端子台(Crimp Terminal Housing)。该系列产品主要用于电连接,是各种工业应用中的关键组件。它们通过端子与电线连接,确保电流能够顺利传输,适用于自动化控制设备、通信系统、汽车电子等多个领域。

    技术参数


    以下是从技术手册中提取的关键技术规格及性能参数:
    - 材料: 尼龙(Nylon),UL94V-2等级,天然颜色
    - 尺寸精度:
    - 4位小数点:±
    - 3位小数点:± 0.01
    - 2位小数点:± 0.25
    - 1位小数点:± 0.35
    - 无小数点:±
    - 角度公差: ± 0.5
    - 可选窗口细节: 见注释7
    - 引脚孔径: 直径1.14mm,公差±0.15mm
    - 方形孔: 长2.00mm,公差±0.15mm
    - 可选电路开口: 见第2页
    - 产品序列号: S3001
    - 终端系列: KK终端系列2478、2578和2878
    - 标准符合: 符合COSMETIC规范PS-45499-002的B级要求
    - 其他规格:
    - 最大长度:60.96mm (+0.60/-0.30)
    - 最大宽度:15.90mm (+0.40)
    - 圆形或方形导线插针

    产品特点和优势


    这款端子台的主要特点是高可靠性、易安装性和广泛的适用性。它采用耐用的尼龙材料制成,具有良好的耐热性和抗老化性能。另外,其设计考虑到了多种应用环境,包括工业自动化、通信系统、汽车电子等领域。其标准化的接口设计使得安装和维护更为便捷。

    应用案例和使用建议


    本产品的应用场景非常广泛,比如在自动化生产线中作为信号传输组件,或者在汽车电子系统中用于电源管理。建议在安装时确保所有的接线都正确无误,以避免短路或接触不良。此外,需要定期检查和维护,确保端子台始终处于最佳工作状态。

    兼容性和支持


    该端子台兼容KK终端系列2478、2578和2878。厂商提供了详尽的技术文档和支持服务,包括产品手册、安装指南和技术咨询热线。这为用户在使用过程中提供了强大的技术支持和保障。

    常见问题与解决方案


    - 问题1: 端子台固定不稳。
    - 解决方案: 检查是否按照正确的步骤安装,并确保所有螺丝紧固到位。
    - 问题2: 连接处出现电阻增大。
    - 解决方案: 清洁并重新紧固连接部位,确保接触良好。
    - 问题3: 导线插入困难。
    - 解决方案: 确保导线规格符合要求,并检查插针孔径是否正确。

    总结和推荐


    综上所述,MOLEX的3001系列端子台凭借其卓越的设计和可靠的性能,在众多应用场合中表现出色。无论是在自动化控制、通信还是汽车电子领域,它都能提供稳定可靠的服务。强烈推荐选用此款端子台,以确保您的电子系统运行平稳,安全高效。

0010011034参数

参数
触头端接 压接
针脚数 3pin
类型 Receptacle
颜色 自然色
触头类型 Non-Gendered
紧固类型 -
排数 1
长*宽*高 15.24mm(长度)*6mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

0010011034厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0010011034数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0010011034 0010011034数据手册
