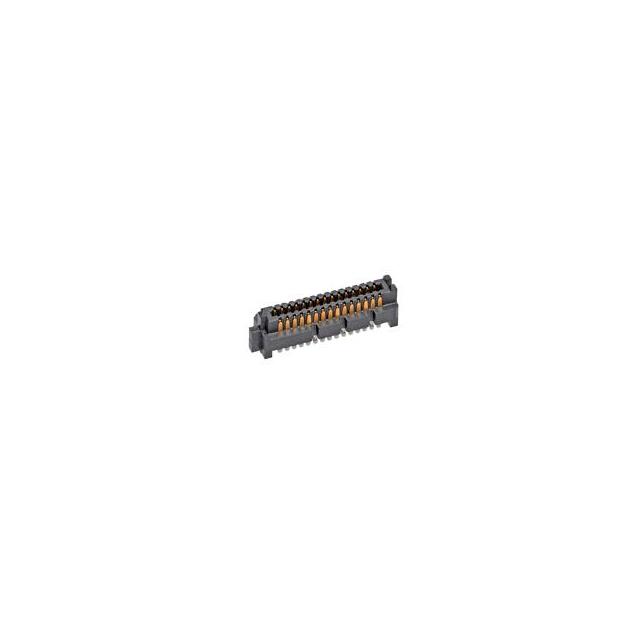

46556-1505

厂牌: MOLEX
产品描述: High Density Array,Male 1.27mm 4 60pin 760nm 金 贴片安装
供应商型号: Q-46556-1505
供应商: 期货订购
标准整包数: 300
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 46556-1505

46556-1505概述


    产品简介


    Searam Slim(4行)插头是一种高密度连接器,适用于多种电子设备。其基本功能是通过多排接触点实现高效可靠的信号传输。这类连接器主要用于通信设备、计算机系统、工业控制和医疗设备等领域。通过提供4行的接触点布局,该产品能够满足复杂电路的设计需求,特别适合需要高密度连接的应用场合。

    技术参数


    | 参数 | 规格 |

    | 尺寸精度 | ± 0.5°角度公差 |
    | 精度等级 | ± 0.25、± 0.38、± 0.50 |
    | 引脚间距 | 1.27mm/0.050英寸 |
    | 接触材料 | 铜合金 |
    | 表面处理 | 接触区域:30微英寸金最小 |
    尾部区域:无铅焊接,锡银铜合金 |
    | 插头高度 | 11.0毫米 |
    | 焊接焊盘直径 | 0.64mm ±0.05 |
    | 塑料材质 | 玻璃填充液晶聚合物(LCP),UL94V-0 |

    产品特点和优势


    1. 高密度设计:采用4行的接触点布局,极大地提高了空间利用率,满足现代电子设备对紧凑空间的需求。
    2. 卓越的电气性能:接触材料选用优质铜合金,并经过精密加工和镀金处理,确保了出色的导电性和抗腐蚀能力。
    3. 优异的机械稳定性:产品通过了严格的测试验证,具备优良的机械稳定性和可靠性,能够在各种恶劣环境下正常工作。
    4. 便于集成:独特的设计使得安装和维修更加便捷,大大降低了用户的使用成本和维护难度。

    应用案例和使用建议


    应用案例
    - 通信设备:广泛应用于服务器、路由器和交换机等设备的内部连接。
    - 医疗设备:用于连接监测设备和控制单元,保障数据传输的稳定性和准确性。
    - 工业控制:适用于工厂自动化系统的信号传输,提高生产线的效率和可靠性。
    使用建议
    - 电路设计:在设计电路时,应考虑到该插头的高度和尺寸要求,以确保安装位置的正确性和合理性。
    - 环境适应性:鉴于该插头在极端温度和湿度条件下的良好表现,可以将其应用于高温、低温或潮湿的环境中。

    兼容性和支持


    Searam Slim插头系列还提供了与特定型号插座(如46557系列)的完美匹配,确保连接的稳定性和一致性。Molex公司为其产品提供详尽的技术文档和支持服务,包括安装指南、维护手册和在线技术支持等,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入力过大 | 检查插头和插座是否清洁,避免灰尘和异物影响 |
    | 信号传输不稳定 | 确认焊接点是否牢固,必要时重新焊接 |
    | 插头尺寸不匹配 | 检查插头和插座是否为同一型号,确保兼容性 |
    | 插头与插座无法完全对接 | 确认插头和插座的插入方向是否正确,检查是否有损坏部件|

    总结和推荐


    Searam Slim(4行)插头凭借其高密度设计、卓越的电气性能和出色的机械稳定性,成为众多高端电子设备的理想选择。尤其适合于需要紧凑布局和高性能连接的场合。Molex公司在产品设计、生产及售后方面表现出色,提供了全方位的支持和服务。强烈推荐该产品用于各种需要高效信号传输的场景。

46556-1505参数

参数
触头镀层
板上高度 -
针脚数 60pin
接合堆叠高度 -
触头镀层厚度 760nm
类型 High Density Array,Male
间距 1.27mm
排数 4
安装方式 贴片安装
包装方式 卷带包装

46556-1505厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

46556-1505数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 46556-1505 46556-1505数据手册

46556-1505封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 34.6375 ¥ 284.0275
500+ $ 32.375 ¥ 265.475
1000+ $ 30.25 ¥ 248.05
2500+ $ 28.2625 ¥ 231.7525
库存: 30000
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 85208.25
