524653071

厂牌: MOLEX

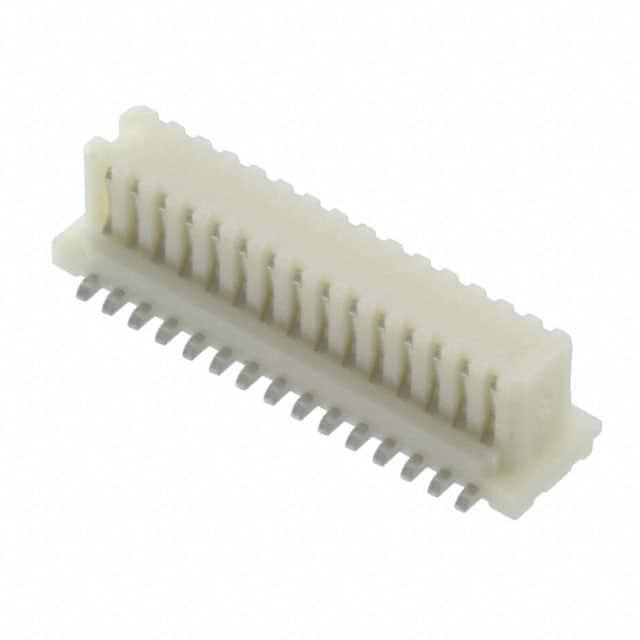

产品描述: Molex 0.8mm间距30p双排排母 板对板, 直角, 表面
供应商型号: 524653071
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 524653071

524653071概述

    0.8mm Pitch Board-to-Board Connector: 技术手册概述

    1. 产品简介


    本手册描述的是由Molex Electronics Technologies, LLC生产的0.8mm间距的板对板连接器系列产品。这些连接器适用于各种电子设备和电路板之间的连接,能够确保可靠的电连接和机械稳定性。这类连接器广泛应用于通讯设备、计算机系统、消费电子以及其他需要高密度连接的应用场景。

    2. 技术参数


    以下为本系列连接器的主要技术规格和性能参数:
    - 电气特性
    - 最大许用电压: 50V (交流有效值或直流)
    - 最大许用电流: 0.5A
    - 绝缘电阻: ≥100兆欧姆
    - 接触电阻: ≤20毫欧姆
    - 耐电压强度: 在相邻终端或地线间施加500V (AC)历时1分钟无击穿现象
    - 温度上升: 最多允许温度上升30°C
    - 机械性能
    - 插拔力: 初次插拔的最大插入力为10至20牛顿,之后每次的插入和拔出力逐渐降低
    - 终端保持力: ≥3.0牛顿
    - 针保持力: ≥3.0牛顿
    - 持续插拔测试: 重复插拔30次后接触电阻仍≤40毫欧姆
    - 环境性能
    - 温度范围: -40°C 至 +105°C
    - 重复插拔: 在最高额定电流下连续插拔30次,接触电阻≤40毫欧姆
    - 振动测试: 在1.5毫米全幅度振动条件下,接触电阻≤40毫欧姆,且无损坏
    - 冲击测试: 经受10毫秒的50G冲击,接触电阻≤40毫欧姆,且无损坏
    - 耐热测试: 在105±2°C环境下放置96小时后,接触电阻≤40毫欧姆,且无损坏
    - 耐寒测试: 在-40±3°C环境下放置96小时后,接触电阻≤40毫欧姆,且无损坏
    - 耐湿性测试: 在60±2°C、相对湿度90%-95%环境中放置96小时后,接触电阻≤40毫欧姆,且无损坏
    - 盐雾测试: 在35±2°C环境中进行48小时盐雾测试后,接触电阻≤40毫欧姆,且无损坏
    - 耐二氧化硫测试: 在40±2°C环境中暴露于50±5ppm二氧化硫24小时后,接触电阻≤40毫欧姆,且无损坏
    - 耐氨气测试: 在浓度28%的氨水中暴露40分钟后,接触电阻≤40毫欧姆,且无损坏
    - 焊锡性: 在245±3°C的焊锡中浸渍3±0.5秒后,浸入面积95%以上无缺陷
    - 焊锡耐热性: 在245±3°C的温度下经两次再流焊后,接触电阻≤40毫欧姆,且无损坏

    3. 产品特点和优势


    - 高可靠性: 连接器经过严格的电气和机械性能测试,确保长期稳定可靠运行。
    - 宽温范围: -40°C至+105°C的工作温度范围使其适用于各种极端环境。
    - 抗环境影响: 具有出色的抗湿性、抗震性和抗腐蚀能力。
    - 耐用性: 在重复插拔多次后仍能保持良好的电气性能。
    - 低功耗: 最大电流仅为0.5A,有利于节省能源并减少热量产生。
    - 快速插拔: 便于快速安装和拆卸,提高装配效率。

    4. 应用案例和使用建议


    这类连接器广泛应用于电脑主板、服务器、医疗设备、航空航天设备等领域。由于其紧凑的设计和稳定的连接性能,适合在高密度布线环境中使用。安装时应注意平行插入,避免过度倾斜,同时需确保足够的空间以便顺利插拔。
    建议安装流程:
    1. 确保电路板平整无变形。
    2. 检查连接器与电路板上的插槽是否匹配。
    3. 平行插入连接器直至完全锁紧,避免强行扭曲。
    4. 确认所有引脚均正确对接,以确保最佳连接效果。

    5. 兼容性和支持


    本系列连接器符合Molex标准,并与多种电子设备和电路板兼容。制造商提供全面的技术支持,包括详细的产品文档、设计指南和售后服务,确保客户能够在使用过程中获得帮助。

    6. 常见问题与解决方案


    - Q: 如何处理插拔力过大的情况?
    - A: 请检查连接器是否正确安装,确保没有异物阻碍。如有必要,可参考技术手册中的建议安装方法进行操作。
    - Q: 如何解决温度上升过快的问题?
    - A: 检查连接器的安装环境,确保通风良好且没有过多积尘。如果环境温度较高,考虑增加散热措施。
    - Q: 如何解决振动导致的连接不稳定问题?
    - A: 在安装时可考虑使用加固材料,如导热硅胶等,以提高连接器的稳固性。

    7. 总结和推荐


    本系列0.8mm间距的板对板连接器以其高可靠性、优良的电气和机械性能,以及广泛的适用性,在各类电子设备中表现出色。适用于严苛环境下的长期运行。强烈推荐给需要高密度连接且追求稳定性的应用场合。

524653071参数

参数
间距 800μm
排数 2
触头镀层
板上高度 3.55mm
针脚数 30pin
接合堆叠高度 4.5mm,5.65mm,7mm
触头镀层厚度 3.05μm
类型 Center Strip Contacts,Receptacle
长*宽*高 4.2mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,袋装

524653071厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

524653071数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 524653071 524653071数据手册

524653071封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.4976
20+ ¥ 6.1727
库存: 20
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 64.97
直接购买
加入购物车
