26644100

厂牌: MOLEX
产品描述: Friction Lock,Header 3.96mm 1 10pin 7A 1.52μm 锡 通孔安装 39.47mm(长度)*10.01mm(高度)
供应商型号: Q-26644100
供应商: 期货订购
标准整包数: 3600

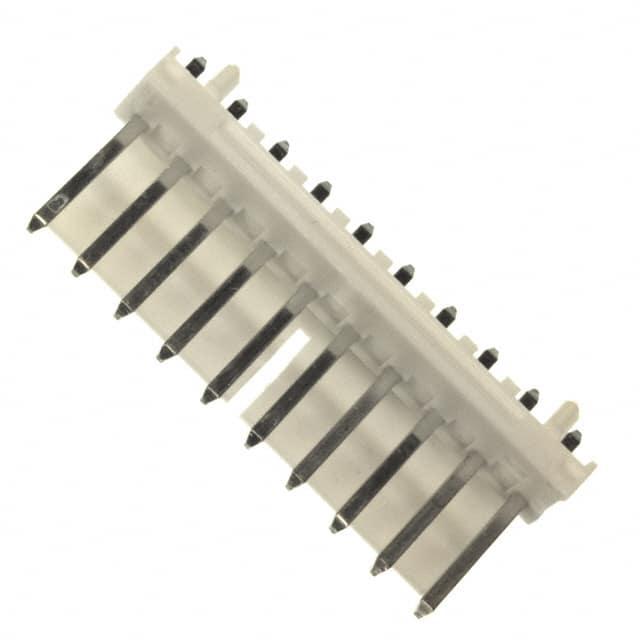

MOLEX 矩形连接器 - 针座 - 公插针 26644100

26644100概述

    KK® Interconnect System - Molex 技术手册

    产品简介


    KK® Interconnect System 是由 Molex 公司生产的电子元器件系列,主要应用于电源和板对板连接领域。本文重点介绍其中的 KK 396 接头(垂直摩擦锁定型),该接头采用插针式塑料定位器 PCB,具备10个电路和锡(Sn)镀层。该产品广泛应用于需要高可靠性连接的场合。

    技术参数


    | 参数 | 描述 |

    | 序号 | 0026644100 |
    | 状态 | 活动中 |
    | 电路数(最大) | 10 |
    | 最大耐用性(插拔次数) | 25次 |
    | 阻燃等级 | 94V-0 |
    | 材料 - 金属 | 黄铜 |
    | 材料 - 镀层(触点间) | 锡 |
    | 材料 - 镀层(端子) | 锡 |
    | 网重 | 3.756克 |
    | 针长 | 3.56毫米 |
    | PCB 厚度 - 推荐 | 1.60毫米 |
    | 引脚间距 | 3.96毫米 |
    | 最小镀层厚度(触点间) | 5.080微米 |
    | 最小镀层厚度(端子) | 5.080微米 |
    | 温度范围 | 见产品规格书 |
    | 最大电流 | 7.0安培 |
    | 最大电压 | 250伏特 |

    产品特点和优势


    - 可靠性:高插拔次数达25次,保证长期稳定连接。
    - 安全性:符合94V-0阻燃标准,保障在高风险环境下使用的安全。
    - 方便性:通过摩擦锁定方式安装,操作简单便捷。
    - 兼容性:可以与多种不同型号的 Molex 接头匹配使用,提高系统的灵活性和扩展性。

    应用案例和使用建议


    KK 396 接头适用于各类电源和板对板连接场合,如消费电子产品、工业控制系统、通信设备等。在使用过程中应注意:
    - 在安装时确保 PCB 厚度符合推荐值,避免接触不良。
    - 选择合适的焊锡工艺以确保焊接质量,推荐使用波峰焊接工艺。
    - 在高电流或高温环境下使用时需注意散热,确保系统正常运行。

    兼容性和支持


    - 该产品可与 Molex 旗下的多个 KK 系列接头配合使用,具体型号包括 2139 KK Crimp Housing、41695 KK Crimp Housing 等。
    - Molex 提供全面的技术支持和售后服务,如有任何疑问请访问官网联系客服。

    常见问题与解决方案


    1. 问题:焊接时出现虚焊
    - 解决方案:检查 PCB 烙铁温度设置是否合理,调整为合适的焊接温度。

    2. 问题:插拔次数少于预期
    - 解决方案:确保使用过程中避免不必要的外力作用,减少物理磨损。
    3. 问题:无法顺利插入
    - 解决方案:确认引脚位置正确,无明显变形或弯曲现象。

    总结和推荐


    综上所述,KK 396 接头凭借其出色的可靠性和易用性,在各种应用场景中表现出色。对于需要高可靠性连接的应用场景,我们强烈推荐使用此产品。同时,Molex 公司的全面技术支持和服务体系也确保了产品的长期使用效果。

26644100参数

参数
颜色 -
额定电流 7A
防护等级 -
触头镀层 - 配接
针脚数 10pin
排数 1
触头镀层厚度 - 配接 1.52μm
间距-配接 3.96mm
类型 Friction Lock,Header
长*宽*高 39.47mm(长度)*10.01mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,袋装

26644100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

26644100数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 26644100 26644100数据手册

26644100封装设计

查看详情并下载
Symbol
Footprint
3D Model
