首页  >  产品百科  >  845060003

845060003

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Bayonet Lock,Receptacle Housing 31pin Polybutylene Terephthalate (PBT),Glass Filled 10A~13A 黑色 面板安装 41.3mm(长度)*55mm(高度)
供应商型号:
供应商:
标准整包数: 0

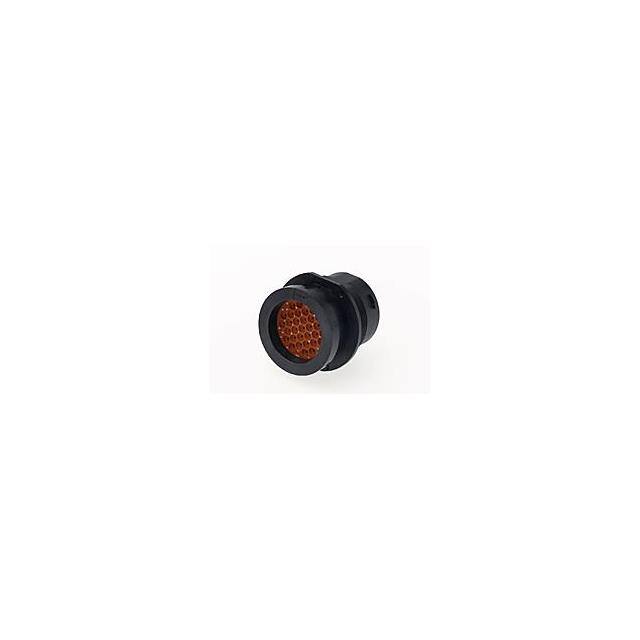

MOLEX 圆形连接器 845060003

845060003概述

    电子元器件产品技术手册:系列84506

    1. 产品简介


    系列84506是一款专为通用市场设计的插座端子接线盒装配件。它主要适用于24至31位置的插座终端连接器。此产品广泛应用于汽车、工业控制和通信设备等领域,是现代电子系统中不可或缺的重要组件。

    2. 技术参数


    - 材料编号:845060001, 845060003
    - 端子规格:18 - 14 AWG(美国线规)
    - 绝缘外径:0.053 - 0.134英寸(1.35 - 3.40毫米)
    - 插针:1 11/16 - 18 UNEF 2A螺纹
    - 孔径:Φ2.17英寸(55.0毫米)
    - 公差范围:±0.15英寸(2个位置),±0.38英寸(1个位置),角公差±2.0度
    - 推荐安装孔厚:0.062 - 0.187英寸(1.58 - 4.75毫米)

    3. 产品特点和优势


    - 标准化设计:采用标准黑环和大型极化键槽,确保快速且准确的装配。
    - 兼容性强:支持与多种线材及配件的兼容,如MOLEX 84506-0012和84537-0003。
    - 高可靠性和耐用性:通过严格的ROHS认证,确保环保且无害健康。
    - 易于安装:推荐的安装厚度保证了安装过程的简便性。

    4. 应用案例和使用建议


    - 应用场景:用于汽车仪表板、工业控制面板和通信设备。
    - 使用建议:
    - 面板厚度选择:根据推荐的面板厚度(0.062 - 0.187英寸)选择合适的安装面板。
    - 配套使用:配合系列84525的母端子压接器使用以实现最佳效果。
    - 防护措施:使用84537-0003型号的防震外壳,以防止线缆因外力而受到损伤。

    5. 兼容性和支持


    - 兼容性:该产品可与MOLEX系列84505的插头连接器配合使用,确保良好的电气连接。
    - 制造商支持:MOLEX公司提供全面的技术支持和售后服务,包括产品文档、操作指南和技术咨询等。

    6. 常见问题与解决方案


    - 问题1:如何确定合适的安装面板厚度?
    - 解决方案:参照技术手册中的推荐值(0.062 - 0.187英寸)进行选择。
    - 问题2:如何正确安装极化键槽?
    - 解决方案:确保键槽对准正确的方向,参考技术手册中的装配图进行安装。
    - 问题3:何时需要使用84537-0003型号的防震外壳?
    - 解决方案:在需要提高线缆防护等级的应用场景中使用,例如户外或工业环境。

    7. 总结和推荐


    综上所述,系列84506是一款高度可靠且适用广泛的电子元器件产品。其标准化设计、优良的兼容性和广泛的适用场景使其成为现代电子系统中的理想选择。强烈推荐给那些寻求高效、耐用且环保的连接解决方案的用户。无论是汽车制造、工业自动化还是通信设备行业,该产品都能发挥其独特的价值。

845060003参数

参数
类型 Bayonet Lock,Receptacle Housing
颜色 黑色
端接 -
额定电流 10A~13A
外壳材料 Polybutylene Terephthalate (PBT),Glass Filled
针脚数 31pin
触头镀层 - 配接 -
长*宽*高 41.3mm(长度)*55mm(高度)
安装方式 面板安装
零件状态 停产
包装方式 盒装,托盘

845060003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

845060003数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 845060003 845060003数据手册

845060003封装设计

查看详情并下载
Symbol
Footprint
3D Model
