首页  >  产品百科  >  5031542290

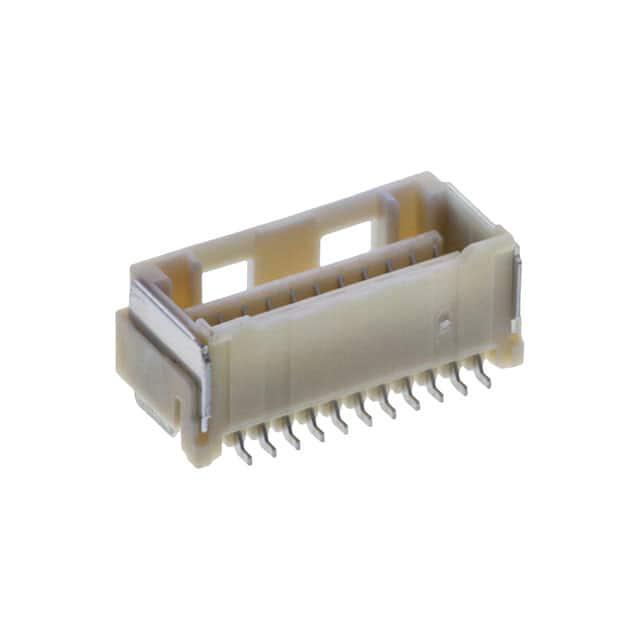

5031542290

厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1.5mm 2 22pin 2A 1μm 锡 米黄色 贴片安装 20.8mm(长度)*11.2mm(高度)
供应商型号: WM20828TR-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 插座/母插口 5031542290

5031542290概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的产品是CLIK-Mate PCB Receptacle(零件号:5031542290),属于PCB连接器类别。这种接插件适用于信号传输和线对板连接,具有1.50mm的间距,双排结构,表面贴装方式,垂直安装方向,镀锡表面处理,具备正向锁止机制。本接插件配备22个电路,并采用自然色设计。

    2. 技术参数


    - 间距:1.50mm
    - 电路数量:22个
    - 最大电流:2.0A
    - 最大电压:100V
    - 操作温度范围:-40°C至+105°C
    - 材料:触点采用铜合金材料,表面处理采用镀锡工艺;树脂材料为聚酰胺
    - 重量:1.846mg
    - 外形尺寸:11.20mm(高度)
    - 焊料接口形式:表面贴装
    - 电路数(最大):22
    - 耐久性:30次插拔
    - 包装方式:卷带式封装

    3. 产品特点和优势


    - 高可靠性:正向锁止机制确保稳固连接,减少接触不良的风险。
    - 高密度设计:在有限的空间内提供22个电路,满足紧凑设计需求。
    - 适应性广泛:适用-40°C到+105°C的宽泛温度范围,适用于各种恶劣环境下的应用。
    - 高安全性:符合RoHS和REACH标准,无卤素,减少环境污染风险。
    - 兼容性:与多种PCB材料兼容,适合不同应用领域的项目。

    4. 应用案例和使用建议


    - 应用场景:可用于汽车电子系统、工业自动化控制装置、通信设备等需要高密度、稳定信号传输的场合。
    - 使用建议:
    - 确保正确的焊接和组装过程,避免因不当操作导致接插件损坏。
    - 选择合适的PCB厚度(1.20mm或1.70mm),以保证良好的机械稳定性。
    - 定期进行性能测试和检查,确保长时间运行的可靠性和一致性。

    5. 兼容性和支持


    - 兼容性:支持广泛的PCB材料,适用于各类连接应用。正向锁止机制与配套插头无缝对接。
    - 支持:Molex公司提供全面的技术支持和售后服务,包括产品规格查询、样品申请和技术文档下载等服务。

    6. 常见问题与解决方案


    - Q1:如何避免接插件在多次插拔后出现接触不良?
    - A1:确保正确的安装方法和焊接过程,并选择优质的焊接材料和工具。
    - Q2:接插件是否能够承受极端温度条件?
    - A2:是的,产品能够在-40°C到+105°C的范围内正常工作,但需要定期检查以确保长期性能。
    - Q3:接插件是否防水?
    - A3:产品本身不具备防水功能,如需防水性能,可选择带有防水设计的配套套件。

    7. 总结和推荐


    CLIK-Mate PCB Receptacle凭借其高密度设计、可靠的锁止机制以及广泛的工作温度范围,展示了出色的性能和优越的应用表现。该产品不仅符合多项环保标准,而且具备良好的兼容性,使其成为众多高要求应用的理想选择。强烈推荐给追求高性能和可靠性要求的应用领域,尤其是在空间受限的情况下需要大量信号传输的应用场景。

5031542290参数

参数
排数 2
针脚数 22pin
触头镀层厚度 - 配接 1μm
间距-配接 1.5mm
触头镀层 - 配接
类型 Latch Holder,Receptacle
颜色 米黄色
防护等级 -
额定电流 2A
长*宽*高 20.8mm(长度)*11.2mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,照明级,通用级
零件状态 在售
包装方式 卷带包装

5031542290厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5031542290数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 5031542290 5031542290数据手册

5031542290封装设计

查看详情并下载
Symbol
Footprint
3D Model
