26602081

厂牌: MOLEX
产品描述: Header,Push-Pull 3.96mm 1 8pin 1.52μm 锡 通孔安装 31.55mm(长度)*6.35mm(高度)
供应商型号: Q-26602081
供应商: 期货订购
标准整包数: 4500

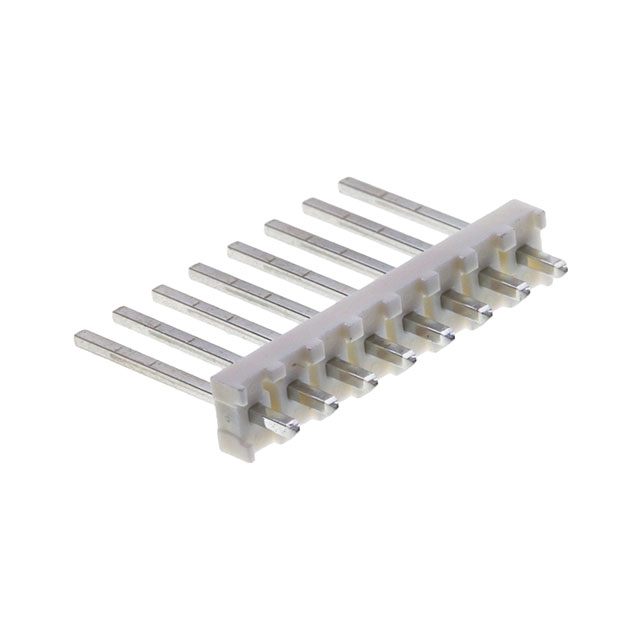

MOLEX 矩形连接器 - 针座 - 公插针 26602081

26602081概述


    产品简介


    本产品是一款名为156号平头垂直安装无插销连接器(156 Header Ass'y Flat Vert W/O Pegs),主要用于电子元件间的连接。该连接器采用了玻璃填充聚酯材料,防火等级为94V-0,具有卓越的机械和电气性能。由于其设计精良且可靠,在多个行业中都有广泛的应用,如通信、计算机、汽车等领域。

    技术参数


    - 材料:玻璃填充聚酯,94V-0等级,注塑成型。
    - 颜色:自然色(白色)。
    - 表面处理:
    - 钛镍复合层(选项):总体镀锡层0.00152mm(0.000060英寸)最小厚度,镍镀层0.00127mm(0.000050英寸)最小厚度。
    - 金选择层:0.00038mm(0.000015英寸)最小厚度。
    - 镀锡选择层:0.00254mm(0.000100英寸)最小厚度。
    - 尺寸:
    - 总长度:59.44mm(2.340英寸)。
    - 焊接尾部长度:3.56mm(0.140英寸)。
    - 插针长度:18.29mm(0.720英寸)。
    - 插针直径:1.02mm(0.04英寸)。
    - 工作环境:可在室温至85℃的工作环境中使用。
    - 安装方式:焊接于PCB板上,间距为3.96mm(0.156英寸)。

    产品特点和优势


    - 高可靠性:通过严格的测试和认证,确保产品在各种环境下都能稳定运行。
    - 多样化选择:提供了多种表面处理方式,满足不同应用场景的需求。
    - 便捷的安装:可直接焊接于PCB板,减少了安装过程中的复杂性。
    - 卓越的电气性能:低接触电阻和良好的信号完整性确保了高效的电流传导。

    应用案例和使用建议


    1. 通信行业:用于交换机、路由器等设备的内部连接。
    2. 计算机行业:用于主板上的芯片组连接。
    3. 汽车电子:用于车辆内部电子系统的连接。
    使用建议:
    - 确保插针正确插入到PCB板的焊盘中,避免弯曲或偏移。
    - 在焊接过程中,应控制好温度和时间,避免过度焊接导致连接器损坏。
    - 定期检查连接器的状态,以确保其良好的工作性能。

    兼容性和支持


    该连接器可与其他同类规格的产品进行互换,适用于标准的PCB板布局。制造商提供了全面的技术支持和售后服务,包括产品选型指导、现场安装支持以及长期质保服务。

    常见问题与解决方案


    - Q1:如何确保焊接质量?
    - A1:遵循正确的焊接工艺,控制好焊接温度和时间,同时确保焊接点清洁。

    - Q2:如何避免插针偏移?
    - A2:在插入插针时要轻柔操作,避免强力插拔,同时确保PCB板孔位准确无误。

    总结和推荐


    总体来说,这款156号平头垂直安装无插销连接器具有高可靠性、多样化的表面处理方式和优秀的电气性能。在各种电子设备和系统中都有出色的表现。建议在选择同类产品时,考虑其多样性和可靠性,特别是在对连接器性能要求较高的应用场合。

26602081参数

参数
颜色 -
触头镀层厚度 - 配接 1.52μm
防护等级 -
排数 1
类型 Header,Push-Pull
额定电流 -
触头镀层 - 配接
间距-配接 3.96mm
针脚数 8pin
长*宽*高 31.55mm(长度)*6.35mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

26602081厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

26602081数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 26602081 26602081数据手册

26602081封装设计

查看详情并下载
Symbol
Footprint
3D Model
