首页  >  产品百科  >  5051102691

5051102691

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 26pin 米黄色 1.9mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 18.5mm(长度)*5.3mm(高度)
供应商型号: 5051102691
供应商: 云汉优选
标准整包数: 12000

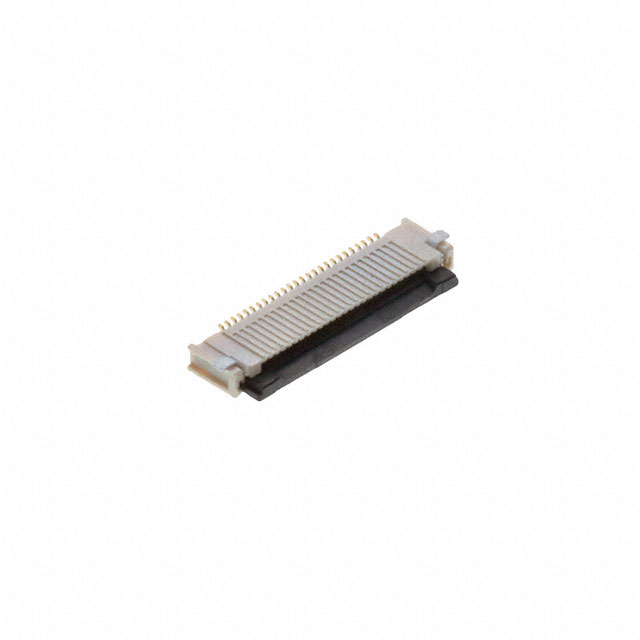

MOLEX FFC/FPC连接器 5051102691

5051102691概述

    # 电子元器件技术手册解析报告

    1. 产品简介


    基本介绍
    本产品为一款0.5毫米间距柔性印刷电路板连接器(FPC ZIF 2 Cont Embt pkg),广泛应用于消费电子、工业自动化及通信设备等领域。它具备超薄设计和优异的机械稳定性,专为高密度电路设计提供高效能的电气连接解决方案。
    主要功能
    - 支持柔性电路板(FPC)和柔性扁平电缆(FFC)的可靠连接;
    - 应用领域包括显示器模块、智能家居设备、医疗设备等;
    - 设计符合低功耗和高效率需求,广泛适配于多种嵌入式系统。

    2. 技术参数


    以下为提取自技术手册的技术规格表:
    | 参数类别 | 具体数值或描述 |

    | 工作电压 | ≤5V |
    | 最大电流 | ≤3A |
    | 接触电阻 | ≤20mΩ |
    | 插拔寿命 | ≥10,000次 |
    | 累积累积距离 | 40±0.2 mm |
    | 尺寸范围(长×宽×高)| 11.5mm×14.9mm×16mm |
    | 极数范围 | 2~50 |
    | 接触深度 | 3.95±0.1 mm |
    | 温度范围 | -40°C 至 +85°C |
    | 防火等级 | UL94V-0 (玻璃填充型液晶聚合物材料) |

    3. 产品特点和优势


    特殊功能:
    1. 零插入力设计(Zero Insertion Force, ZIF):简化了操作步骤,提升连接的可靠性;
    2. 高密度集成:最小间距为0.5毫米,满足小型化设计需求;
    3. 双接触片结构:确保稳定的电气接触和较长使用寿命。
    市场竞争力:
    - 机械性能:采用玻璃填充型液晶聚合物作为主体材料,具有出色的强度和耐久性;
    - 多功能接口兼容:支持FPC与FFC连接,适应多种电路需求;
    - 低成本解决方案:简化布线设计,降低整体开发成本。

    4. 应用案例和使用建议


    典型应用场景:
    1. 消费电子产品:智能手机、平板电脑、智能手表;
    2. 医疗设备:便携式诊断仪、医疗显示模块;
    3. 工业自动化:传感器信号传输、机器人控制面板。
    使用建议:
    - 导体推荐材料:使用软铜箔(厚度35μm或50μm),以提高灵活性和稳定性;
    - 绝缘材料选择:推荐聚酯薄膜(PET),并严格避免过多热熔胶溢出;
    - 安装注意事项:确保打孔方向从导体侧到补强板侧,避免损坏内部元件。

    5. 兼容性和支持


    兼容性:
    - 该产品可与其他同类型0.5毫米间距FPC连接器通用;
    - 支持主流厂商的FFC/FPC制造规范。
    支持服务:
    - 技术支持:Molex公司提供免费的样品和技术指导;
    - 售后服务:提供长期的产品质量保障,确保客户无忧使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保接头清洁且完全对齐;调整接触压力 |
    | 导通失败 | 检查焊接点是否存在短路或虚焊 |
    | 环境适应性差 | 保证操作环境温度在-40°C至+85°C范围内 |

    7. 总结和推荐


    综合评估:
    该产品在多个方面表现出色,尤其适用于空间有限且对可靠性要求较高的应用场景。凭借零插入力设计、高密度集成和耐用性强的特点,已成为行业内领先的选择。
    推荐结论:
    我们强烈推荐此款产品用于各类高密度电路连接场景,尤其是消费电子和医疗领域。结合其优异的机械性能和便捷的操作方式,能够有效提升产品性能并减少开发成本。
    以上是对技术手册的全面解读,希望对读者了解该产品有所帮助!

5051102691参数

参数
板上高度 1.9mm
针脚数 26pin
连接器/触头类型 底部
额定电流 500mA
外壳颜色 米黄色
扁平柔性类型 FFC,FPC
间距 500μm
触头镀层
端接 焊盘
长*宽*高 18.5mm(长度)*5.3mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5051102691厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5051102691数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5051102691 5051102691数据手册

5051102691封装设计

查看详情并下载
Symbol
Footprint
3D Model
