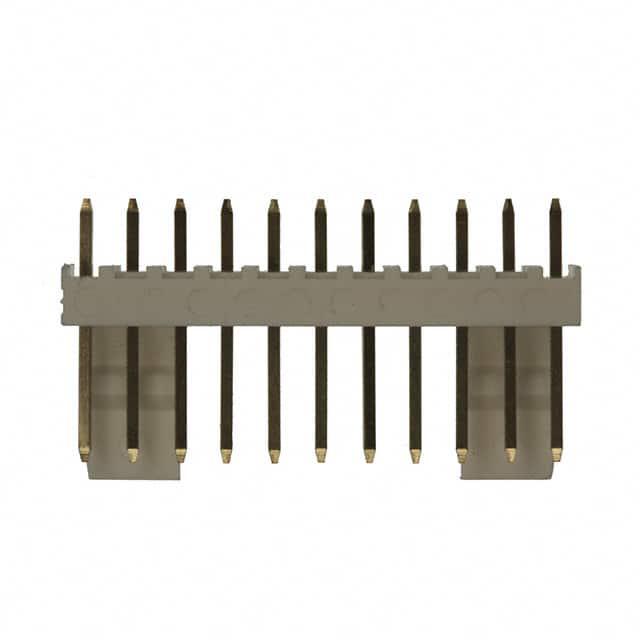

22292111

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 2.54mm间距11p单排排针 线对板连接器, KK 254系列, 直角, 通孔安装
供应商型号: Q-22292111
供应商: 期货订购
标准整包数: 2850
MOLEX 矩形连接器 - 外壳 22292111

22292111概述


    产品简介


    本产品为MOLEX公司生产的6410系列电子连接器(WAFER, FRICTION LOCK)。它主要用于电子设备内部信号传输,具有高效可靠的电连接能力。产品特别适用于通讯设备、计算机、服务器和消费电子产品等领域。

    技术参数


    - 尺寸:2.54mm × 2.54mm(0.100英寸)
    - 电路数量:2至16个不等
    - 插针材料:黄铜
    - 封装材料:尼龙,UL94V-0级防火
    - 引脚镀层:可选整体镀锡、回流镀锡、整体镀金等
    - 引脚直径:0.64mm(0.025英寸)方形引脚
    - 公差:详见技术图纸,标准公差4位小数
    - 适用PCB孔径:根据不同型号有所不同
    - 锁定方式:摩擦锁紧型
    - 推力测试:每个引脚最小推力为0.907公斤(2磅)

    产品特点和优势


    - 高可靠性:采用坚固耐用的尼龙材质和高标准的黄铜引脚,确保长期使用下的稳定性能。
    - 多样化选择:提供多种不同的电路配置,以满足不同应用场景的需求。
    - 兼容性广泛:设计灵活,能够适应各种PCB板的设计要求。
    - 易于安装:独特的摩擦锁紧设计使得安装过程简单快捷。

    应用案例和使用建议


    该产品被广泛应用于多种设备,如通讯基站、计算机主板、路由器、游戏机等。为了获得最佳的性能表现,在安装过程中需要确保:
    - 确认所有引脚都正确插入并锁定。
    - 检查连接器与PCB之间的焊接质量,确保焊点完整无缺陷。
    - 根据实际应用场景选择合适的电路数量及镀层类型。

    兼容性和支持


    该连接器兼容多数标准的PCB板设计,对于具体项目可以向制造商索取技术支持。MOLEX公司提供全方位的产品文档、样品申请和技术支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:插针无法顺利插入PCB孔?
    - 解决方案:检查PCB孔是否清洁无污物,并确认孔径尺寸是否符合要求。
    2. 问题:插针容易脱落?
    - 解决方案:确保锁紧机构已经完全闭合,必要时检查是否有损坏或磨损。
    3. 问题:焊接后发现部分焊点不牢固?
    - 解决方案:重新检查焊接工艺,确保每一点都均匀充分地焊接。

    总结和推荐


    综上所述,MOLEX的6410系列连接器以其坚固耐用、多样化的电路配置以及易于安装的特点,在众多应用场景中表现出色。对于需要高性能电子连接器的项目,强烈推荐使用该系列产品。此外,MOLEX公司的全面技术支持也为用户的后续开发提供了有力保障。

22292111参数

参数
针脚数 11pin
类型 Friction Lock,Header
颜色 -
触头类型 Male Pin
紧固类型 摩擦锁
排数 1
触头端接 -
长*宽*高 27.94mm*5.842mm*5.8mm
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装
