26481136

厂牌: MOLEX
产品描述: Breakaway,Friction Lock,Header 3.96mm 1 13pin 7A 1.52μm 锡 黑色 通孔安装 3.25mm(高度)
供应商型号: Q-26481136
供应商: 期货订购
标准整包数: 900

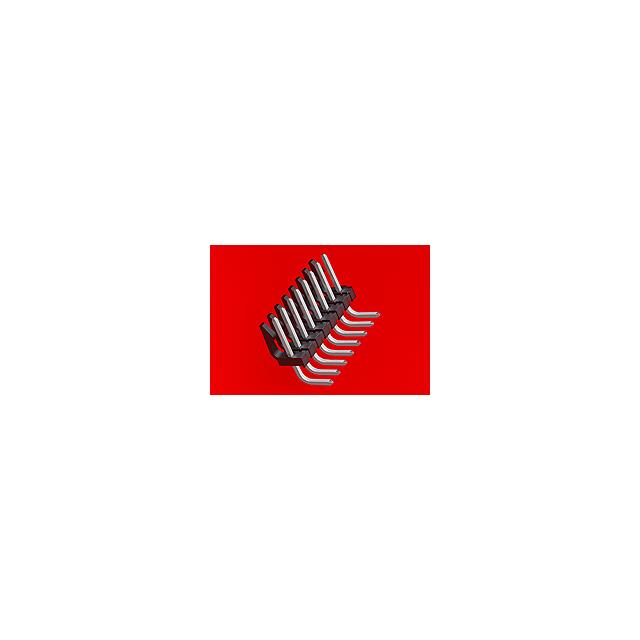

MOLEX 矩形连接器 - 针座 - 公插针 26481136

26481136概述

    电子元器件技术手册:摩擦锁断路器直角连接器

    产品简介


    本产品是一款摩擦锁断路器直角连接器(Friction Lock Breakaway Right Angle Connector),广泛应用于通信设备、工业自动化系统以及各种需要高可靠性连接的应用领域。该连接器采用聚酯材料制造,外壳颜色为黑色,内部引脚则采用黄铜材料制成。该连接器具有坚固耐用的特点,能够有效减少信号传输过程中的干扰,提供稳定的电性能表现。

    技术参数


    - 材料:
    - 外壳:聚酯,94V-0级,模压黑色。
    - 引脚:黄铜。
    - 表面处理:
    - 镀锡:最小厚度0.00254mm(0.000100英寸)。
    - 镀镍:最小厚度0.00127mm(0.000050英寸)。
    - 重新回流焊处理(Matte Tin):最小厚度0.00152mm(0.000060英寸)。
    - 焊接性: 符合SMES-152标准。
    - 引脚推出力: 在未焊接前,每个方向至少需要3磅(约1.36公斤)的力才能将引脚从外壳中推出。
    - 装配间距: 引脚间距可堆叠,每3.96mm(0.156英寸)为一个间隔点,但尺寸1-23的引脚必须去除定位条。
    - 规格代码: PS-08-50。
    - 包装信息: 见相关表格。

    产品特点和优势


    1. 耐用性强: 采用高强度材料制造,能够承受长期使用带来的磨损。
    2. 可靠的电气性能: 稳定的电性能有助于减少信号传输过程中的干扰。
    3. 易于组装: 引脚设计符合国际标准,方便快速安装。
    4. 美观大方: 黑色外壳和整齐的引脚排列提升了整体的外观品质。

    应用案例和使用建议


    此连接器适用于各类复杂的工业和商业环境。例如,在通信基站中,此类连接器被用于控制板之间的信号传输。由于其良好的稳定性和抗干扰能力,特别适合需要在高频率环境下工作的场合。
    使用建议:
    - 确保所有连接器正确装配到位,避免引脚松动导致信号不稳定。
    - 在进行焊接操作时,请务必遵循相关的焊接工艺规范,以确保焊接质量。

    兼容性和支持


    该连接器与多种电路板相兼容,具体信息请参阅技术手册中的相关章节。厂家提供全面的技术支持和服务,包括产品安装指导、故障排除和定期维护服务。

    常见问题与解决方案


    - 问题: 连接器在安装过程中出现松动。
    - 解决方案: 确认所有螺栓均已拧紧至适当扭矩,检查连接器插孔是否与引脚匹配。

    - 问题: 连接器在高温环境下无法正常工作。
    - 解决方案: 检查连接器的温度等级是否符合应用要求,必要时更换更高耐温等级的连接器。

    总结和推荐


    综上所述,该摩擦锁断路器直角连接器凭借其坚固耐用、电性能稳定和易于安装等特点,成为各类复杂应用的理想选择。我们强烈推荐这款连接器在工业和商业应用中的使用,尤其是对可靠性和稳定性有较高要求的场合。
    如果您需要更详细的信息,欢迎联系我们的技术支持团队,我们将竭诚为您服务。

26481136参数

参数
排数 1
间距-配接 3.96mm
额定电流 7A
触头镀层厚度 - 配接 1.52μm
针脚数 13pin
触头镀层 - 配接
类型 Breakaway,Friction Lock,Header
防护等级 -
颜色 黑色
长*宽*高 3.25mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 盒装,散装

26481136厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

26481136数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 26481136 26481136数据手册

26481136封装设计

查看详情并下载
Symbol
Footprint
3D Model
