38001338

厂牌: MOLEX
产品描述: Molex 2.54mm间距8p单排PCB连接器 PC 板连接器, 直角, 通孔安装
供应商型号: REB-COREC21930
供应商: 海外现货
标准整包数: 1008

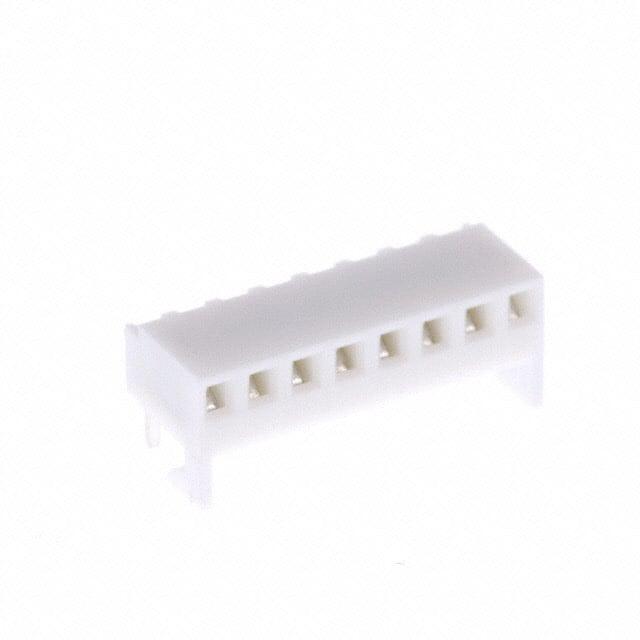

MOLEX 矩形连接器 - 针座 - 插座/母插口 38001338

38001338概述

    KK 100 PCB ASSY 2-20 CKT 4455 系列技术手册解析

    产品简介


    KK 100 PCB ASSY 2-20 CKT 是一款适用于多种应用领域的电路板装配组件。该组件主要用于印刷电路板(PCB)上的连接,通过不同类型的终端和连接方式来满足多样化的电气连接需求。其典型的应用场景包括工业控制设备、通信系统、汽车电子以及其他需要高可靠性和紧凑设计的电子产品。

    技术参数


    该产品的主要技术参数如下:
    - 终端类型:4316-4、4316-3B、6516-4、6516-3B、6516-4A、6516-3C 等。
    - 终端尺寸:3.35 mm(0.132 英寸)。
    - 组装工艺:直角组装、底部进入、顶部进入。
    - 钩子切割:不切割。
    - 安装位置:侧面安装。
    - 包装形式:PK-44646-001 和 PK-44646-002。
    - 电镀层:P909、565、228 等。
    - 电路数量:最多支持 20 个电路。
    - 工作环境:宽温范围(通常为 -40°C 至 +85°C)。
    - 其他特征:无空位,终端材料为黄铜或磷青铜。

    产品特点和优势


    - 多样的连接方式:提供直角组装、底部进入、顶部进入等多种组装工艺,适合不同的安装需求。
    - 高性能材料:采用高质量的黄铜和磷青铜作为终端材料,确保良好的导电性和耐用性。
    - 标准化封装:统一的封装尺寸(3.35 mm),方便集成到各种标准 PCB 设计中。
    - 宽泛的温度适应性:能够在极端环境下稳定运行,适用于各种严苛环境。
    - 兼容多种电镀层:提供 P909、565、228 多种电镀层选择,满足不同环境下的防氧化和防腐蚀要求。

    应用案例和使用建议


    根据手册中的应用案例,KK 100 PCB ASSY 2-20 CKT 主要用于需要高密度连接和紧凑布局的场合。例如,在汽车电子控制系统中,这种组件可以用于连接传感器和其他电子设备,以实现高效的信号传输。在工业自动化领域,它可用于连接 PLC(可编程逻辑控制器)与 I/O 模块,从而提高系统的可靠性和响应速度。
    使用建议:
    - 散热管理:尽管该组件具有良好的温度适应性,但在高电流或高温环境下使用时,仍需考虑额外的散热措施。
    - 电路保护:在使用过程中,建议增加必要的过流保护措施,以避免因短路或过载导致的损坏。
    - 安装调试:根据手册中的详细安装指南进行操作,确保正确安装和接线,以发挥最佳性能。

    兼容性和支持


    - 兼容性:该组件与市面上主流的 PCB 板材和相关连接件具有良好兼容性,能够无缝集成到现有的电子设备中。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括安装指南、故障排查和定制化解决方案。用户可以通过制造商的官方网站获取相关资源。

    常见问题与解决方案


    1. Q:如何确认电镀层是否适用?
    - A:根据应用环境的不同,可以选择不同的电镀层(如 P909、565 或 228)。建议参考手册中的材料选择表,根据应用环境的腐蚀性程度和温度条件选择合适的电镀层。
    2. Q:如何处理因过热导致的终端变形问题?
    - A:首先检查是否已采取足够的散热措施,如增加散热片或风扇。若仍未解决,考虑更换更耐高温的电镀层或调整电路设计,减少功耗。
    3. Q:如何保证焊接质量?
    - A:严格按照手册中的焊接工艺进行操作,确保焊点牢固且均匀。对于高密度引脚,建议使用自动化焊接设备,以提高焊接质量和效率。

    总结和推荐


    总体而言,KK 100 PCB ASSY 2-20 CKT 是一款功能强大、可靠性高的电路板装配组件。它不仅具备广泛的适用性,还提供了多样化的设计选项,满足不同应用环境的需求。因此,我们强烈推荐这款产品给需要高性能连接组件的用户。无论是工业控制还是汽车电子,KK 100 PCB ASSY 都能提供卓越的表现和可靠的连接性能。

38001338参数

参数
颜色 白色
防护等级 -
排数 1
针脚数 8pin
额定电流 4A
类型 Push-Pull,Receptacle
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
安装方式 板安装,边缘安装,通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘,袋装

38001338厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

38001338数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 38001338 38001338数据手册

38001338封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1008+ $ 0.5795 ¥ 5.0821
2016+ $ 0.5644 ¥ 4.9495
3024+ $ 0.5543 ¥ 4.8611
4032+ $ 0.5388 ¥ 4.7251
库存: 2016
起订量: 1008 增量: 1008
交货地:
最小起订量为:1008
合计: ¥ 5122.75
