416710003

厂牌: MOLEX
产品描述: Breakaway,Friction Lock,Header 3.96mm 1 4pin 7A 380nm 金 黑色 通孔安装
供应商型号: Q-416710003
供应商: 期货订购
标准整包数: 3450

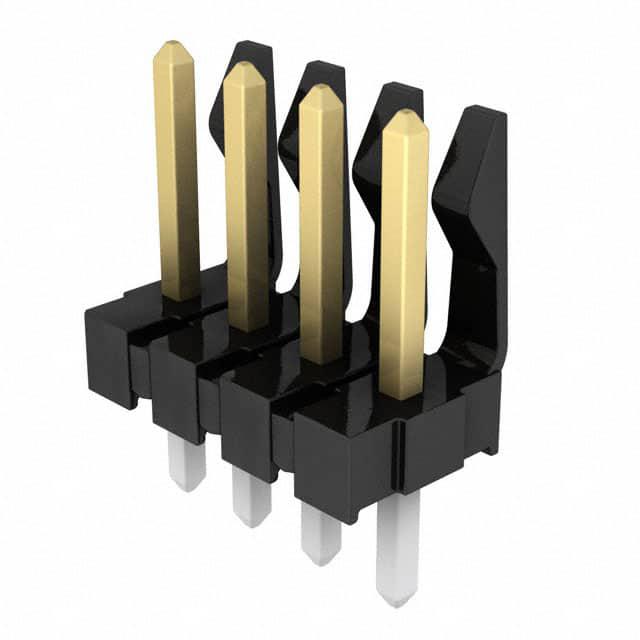

MOLEX 矩形连接器 - 针座 - 公插针 416710003

416710003概述

    KK.156 Header Assembly Friction Lock Straight 2-24 Ckts 技术手册

    1. 产品简介


    KK.156 Header Assembly 是一种用于电子连接的摩擦锁直插式连接器,提供标准型(标准镀锡)及高金含量型号(15% 金及 30% 金)。此连接器组由多个不同的组件构成,适用于广泛的电子设备和系统中,如工业自动化、通信设备、汽车电子、医疗设备等领域。

    2. 技术参数


    - 镀层选项:标准镀锡、15% 金、30% 金
    - 引脚数量:2至24个
    - 引脚长度:
    - 19.05 mm (.750 in)
    - 17.78 mm (.700 in)
    - 20.32 mm (.800 in)
    - 26.16 mm (1.030 in)
    - 配对尺寸:
    - 11.43 mm (.450 in)
    - 12.19 mm (.480 in)
    - 13.28 mm (.523 in)
    - 金定位尺寸:6.86 mm (.270 in)
    - 印刷电路板尾部:
    - 4.37 mm (.172 in)
    - 2.51 mm (.099 in)
    - 3.18 mm (.125 in)
    - 4.88 mm (.192 in)
    - 镀锡定位尺寸:4.06 mm (.160 in)
    - 整体规格:引脚数从2到24不等

    3. 产品特点和优势


    - 多样化选择:提供了多种镀层和引脚数量选项,适应不同应用需求。
    - 可靠连接:采用摩擦锁设计,确保连接稳定,适用于恶劣环境下的可靠连接。
    - 耐用性强:镀层材料保证了产品的长寿命和高性能。
    - 易安装性:标准化的接口设计使得安装简便快捷。

    4. 应用案例和使用建议


    - 工业自动化:用于自动化设备的信号传输。
    - 通信设备:适合于通讯设备的接口连接,确保信号传输的可靠性。
    - 汽车电子:用于汽车电子系统的信号传递,提高耐久性和稳定性。
    - 医疗设备:在医疗设备中用于信号传输,确保设备的安全性和可靠性。
    使用建议:
    - 在安装时确保清洁和无尘环境,以防止灰尘和杂质影响连接效果。
    - 确保引脚正确插入,避免过载和短路。
    - 定期检查连接器的状态,及时更换损坏部件。

    5. 兼容性和支持


    - 该产品具有广泛的兼容性,可以与不同类型的电子元器件和其他设备兼容。
    - 厂商提供详细的技术支持和维护服务,包括安装指导、故障排查和更换服务。

    6. 常见问题与解决方案


    - 问题:连接不稳定。
    - 解决方案:检查引脚插入是否到位,确保没有杂质影响接触效果。
    - 问题:接触电阻大。
    - 解决方案:检查镀层情况,确保表面无污染。
    - 问题:无法正常工作。
    - 解决方案:检查接口是否损坏,进行更换或者修复。

    7. 总结和推荐


    - 总结:KK.156 Header Assembly 是一款多功能、高性能的连接器,适用于多种应用场合。其可靠的连接、耐用的设计和易于安装的特点使其成为电子设备连接的理想选择。
    - 推荐:鉴于其广泛的应用范围和可靠性,强烈推荐在需要高质量连接的场合使用。

416710003参数

参数
触头镀层 - 配接
间距-配接 3.96mm
针脚数 4pin
触头镀层厚度 - 配接 380nm
额定电流 7A
排数 1
防护等级 -
颜色 黑色
类型 Breakaway,Friction Lock,Header
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

416710003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

416710003数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 416710003 416710003数据手册

416710003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3450+ $ 0.5101 ¥ 4.2337
库存: 3450000
起订量: 3450 增量: 3450
交货地:
最小起订量为:3450
合计: ¥ 14606.26
