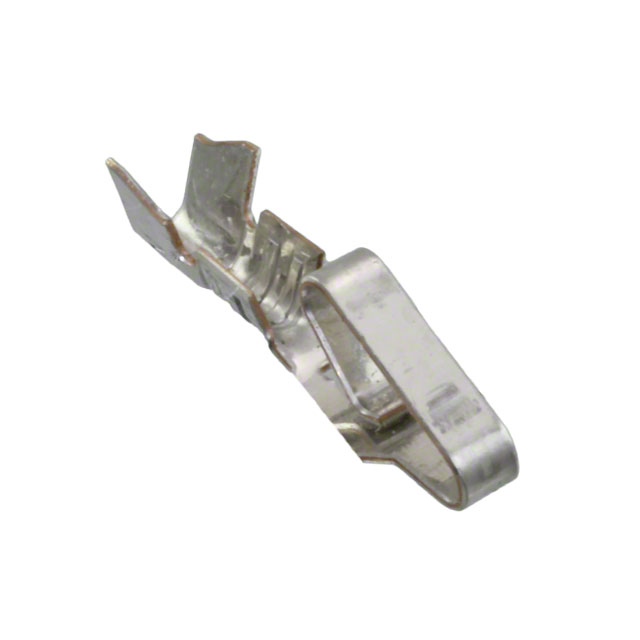

0008520811

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Connector Headers and PCB Receptacles 压接 2.54μm 锡 18-24 AWG 压入式 13.69mm(长度)*3.3mm(高度)
供应商型号: H-0008520811
供应商: Heilind
标准整包数: 42000
MOLEX 矩形连接器 - 触头 0008520811

0008520811概述


    产品简介


    CRIMP TERMINAL (.156 CENTERS 18 TO 24 GA WIRE) 是一种用于连接电线的端子产品,适用于广泛的电子设备和系统。这款端子的主要功能是确保电线与电路板或其他接线点之间形成可靠且持久的电气连接。其应用领域包括汽车、工业自动化、通信设备及家用电器等领域,特别适合在需要高稳定性和耐用性的场合使用。

    技术参数


    - 适用线径:18 至 24 AWG(0.32 至 1.29 mm²)。
    - 绝缘层直径:最大为 3.00 mm(0.118 英寸),可选特殊工具以适应 3.00 mm(0.118 英寸)的绝缘层。
    - 材料:见图纸中的材料说明。
    - 表面处理:
    - 热锡镀层:最小厚度 0.00254 mm(0.000100 英寸)。
    - 厚度 0.00381 mm(0.000150 英寸)的锡镀层,覆以 0.00076 mm(0.000030 英寸)的镍。
    - 厚度 0.00254 mm(0.000100 英寸)的锡镀层,覆以 0.00127 mm(0.000050 英寸)的镍。
    - 厚度 0.00508 mm(0.000200 英寸)的哑光锡镀层,覆以 0.00127 mm(0.000050 英寸)的镍。
    - 选择金:厚度 0.00038 mm(0.000015 英寸),整体金镀层厚度 0.00005 mm(0.000002 英寸),镍底层厚度 0.00076 mm(0.000030 英寸)。
    - 包装:自由端子按 PK-2759-001 包装;链式端子按 PK-2759-002 包装。

    产品特点和优势


    这款CRIMP TERMINAL具有以下几个显著特点和优势:
    - 可靠性:设计上确保电线与接线点之间的连接牢固,防止松动和接触不良。
    - 适用性强:支持多种规格的电线,能够适应不同尺寸的绝缘层,应用范围广。
    - 抗腐蚀性:采用热锡或镀镍/镀金表面处理,提升其耐腐蚀性能,延长使用寿命。
    - 标准化生产:遵循严格的工艺标准和检测规范,保证产品质量一致性。

    应用案例和使用建议


    应用案例
    这款端子广泛应用于各类电子设备中,如:
    - 汽车电子系统的内部连接。
    - 工业自动化设备中的控制线路。
    - 家用电器如冰箱、洗衣机的电源连接。
    使用建议
    - 在进行端子安装前,需确认所用线径符合产品规格。
    - 安装过程中需确保压接工具的正确使用,以避免损坏端子。
    - 对于某些特殊场合,可以考虑使用特殊工具来满足更大的绝缘层直径需求。

    兼容性和支持


    - 兼容性:该款端子与多种系列的插座和插头兼容,具体型号见图纸说明。
    - 支持:Molex Electronic Technologies, LLC 提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:端子无法正确压接到电线怎么办?
    答:检查是否选用正确的压接工具和压接参数,同时确保电线的线径符合规格要求。
    2. 问:如何确定端子的表面处理类型?
    答:查看图纸中的具体说明,或联系制造商获取详细的材料和处理信息。

    总结和推荐


    CRIMP TERMINAL (.156 CENTERS 18 TO 24 GA WIRE)是一款设计精良、质量可靠的端子产品,非常适合用于需要高度稳定和耐用连接的场合。其广泛的适用范围、良好的防腐蚀性和可靠的设计使其在市场上具有很强的竞争优势。强烈推荐在汽车、工业自动化及家用电器等领域中使用此款端子,以确保设备的高效运行和长期稳定性能。

0008520811参数

参数
类型 Connector Headers and PCB Receptacles
线规 18-24 AWG
触头镀层
触头端接 压接
触头镀层厚度 2.54μm
长*宽*高 13.69mm(长度)*3.3mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装
