444412008

厂牌: MOLEX
产品描述: Conn Housing F 8 POS 7.5mm Crimp ST Cable Mount Black Sabre™ Bag
供应商型号: Q-444412008
供应商: 期货订购
标准整包数: 10000

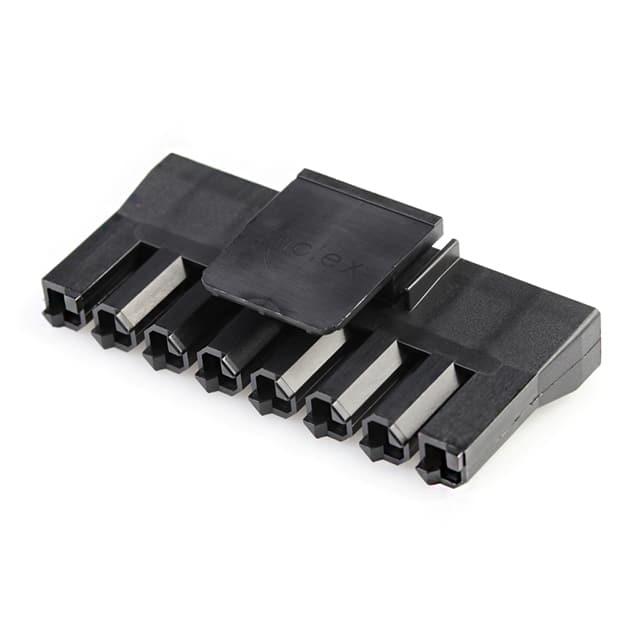

MOLEX 刀片式电源连接器 - 外壳 444412008

444412008概述


    产品简介


    本文档介绍了Molex公司的44441 Sabre Receptacle TPA Housing电子连接器。该连接器主要用于各类电气系统中,适用于电路板到电缆的连接,具有高效可靠的传输性能。它广泛应用于汽车、电信、工业自动化等领域。

    技术参数


    以下是44441 Sabre Receptacle TPA Housing的技术参数和性能指标:
    - 尺寸(单位:毫米):
    - Circuit 2:
    - Dim A: 15.82 ± 0.25
    - Dim B: 7.49 ± 0.15
    - Circuit 3:
    - Dim A: 23.32 ± 0.25
    - Dim B: 14.99 ± 0.20
    - Circuit 4:
    - Dim A: 30.82 ± 0.25
    - Dim B: 22.48 ± 0.20
    - Circuit 5:
    - Dim A: 38.30 ± 0.25
    - Dim B: 29.97 ± 0.20
    - Circuit 6:
    - Dim A: 45.80 +0.25/-0.38
    - Dim B: 37.47 ± 0.25
    - Circuit 8:
    - Dim A: 60.78 ± 0.25
    - Dim B: 52.45 ± 0.20
    - 材料:尼龙(PA66),符合UL94V-0标准,且部分型号具备IEC 60335-1级防火能力。
    - 终端方向:双向终端布置均被接受。
    - 包装:采用PK-44441-001包装。

    产品特点和优势


    1. 高可靠性:采用高质量尼龙材料,确保长期使用中的机械稳定性和电气稳定性。
    2. 兼容性强:可以与43160-, 43180-, 和43680-系列的连接器配合使用。
    3. 防火等级:达到UL94V-0标准,并满足IEC 60335-1的防火要求。
    4. 可定制性:提供多种颜色和电路配置选项,以适应不同客户的需求。

    应用案例和使用建议


    44441 Sabre Receptacle TPA Housing常用于汽车电气系统中,如发动机舱内的传感器连接、车身控制模块等。此外,也适用于电信基站和工业自动化控制系统。
    使用建议:
    1. 在安装过程中,确保接线准确无误,避免错误连接导致的功能失效。
    2. 注意防护措施,确保安装环境清洁干燥,防止湿气和灰尘进入连接器内部。

    兼容性和支持


    - 兼容性:与Molex的多个连接器系列兼容,包括43160-, 43180-, 和43680-系列。
    - 支持和维护:提供详尽的产品文档和技术支持服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    1. 问题:连接器插拔不顺畅。
    - 解决办法:检查接线是否有误,确认接触点清洁,必要时使用专用工具轻轻调整。

    2. 问题:安装后连接器温度过高。
    - 解决办法:确保连接器周围有足够的散热空间,如果持续过热,请检查电路设计是否存在过载问题。

    总结和推荐


    综上所述,44441 Sabre Receptacle TPA Housing连接器以其高可靠性、优良的兼容性和多样化的设计赢得了市场的认可。无论是对于汽车、电信还是工业自动化领域的应用,该产品都表现出了优异的性能和良好的市场竞争力。强烈推荐用户在相关项目中考虑使用这款连接器。

444412008参数

参数
长*宽*高 60.78mm(长度)*15.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

444412008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444412008数据手册

厂牌 PDF简要描述 下载
MOLEX 刀片式电源连接器 - 外壳 MOLEX 444412008 444412008数据手册

444412008封装设计

查看详情并下载
Symbol
Footprint
3D Model
