09481054

厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 3.96mm 1 5pin 5A 1.52μm 锡 板安装,边缘安装,通孔安装 11.4mm(高度)
供应商型号:
供应商:
标准整包数: 0

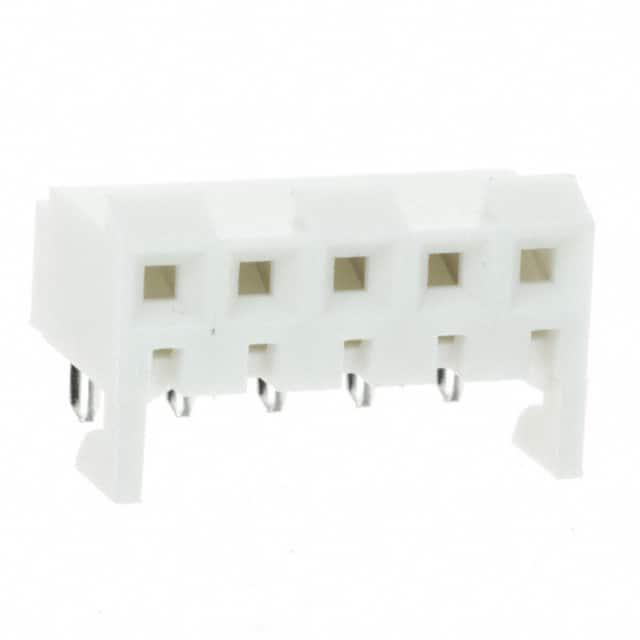

MOLEX 矩形连接器 - 针座 - 插座/母插口 09481054

09481054概述


    产品简介


    本产品是KK 156系列的电子连接器,主要用于PCB(印制电路板)组装。该系列产品具有多种不同的配置选项,适用于各种需求的电子系统设计。这些连接器可用于顶入式、直角和底部进入式组装方式,以适应不同的应用场景和安装需求。

    技术参数


    1. 材料:外壳采用聚酯材料,耐燃等级达到UL 94V-0,颜色为自然色(白色)。
    2. 表面处理:
    - (197):整体回流焊光面锡层,最小厚度0.00152mm(0.000060英寸),镍层最小厚度0.00127mm(0.000050英寸)。
    - (208):选择性金层,最小厚度0.00038mm(0.000015英寸),选择性锡层,最小厚度0.00254mm(0.000100英寸),镍底镀层最小厚度0.00127mm(0.000050英寸)。
    - (228):选择性金层,最小厚度0.00076mm(0.000030英寸),选择性锡层,最小厚度0.00254mm(0.000100英寸),镍底镀层最小厚度0.00127mm(0.000050英寸)。
    - (909):整体锡层,最小厚度0.00254mm(0.000100英寸)。
    3. 产品规范:PS-08-50。
    4. 包装:参见图表。
    5. 终端:单簧接触件用于降低插入力。
    6. 焊接性:当零件在230°C(446°F)下焊接5秒时,每个焊料表面至少覆盖95%的光滑连续附着涂层。更多信息请参考SMES-152。
    7. 堆叠性:端对端可堆叠在中心线间距为3.96英寸(0.156英寸)处。
    8. 合规性:符合PS-45499-002中B类要求。
    9. 尺寸:具体尺寸请参考图表中的详细说明。

    产品特点和优势


    - 高可靠性:采用优质聚酯材料和高标准的表面处理工艺,确保长期使用的稳定性和可靠性。
    - 灵活性:支持多种组装方式,适应不同的应用场景和安装需求。
    - 兼容性强:可以与其他电子元器件或设备无缝集成,满足多样化的设计需求。
    - 高性能:满足高温度焊接条件下的焊接性要求,确保产品的可靠性和稳定性。

    应用案例和使用建议


    1. 顶入式组装:适用于需要较小空间的应用场景,例如便携式电子设备。
    2. 直角组装:适合于需要垂直布局的应用场景,如机柜内部布线。
    3. 底部进入式组装:适用于需要隐藏线路的应用场景,例如智能家居设备。
    4. 使用建议:
    - 在进行焊接操作时,确保焊接温度和时间符合规范要求。
    - 定期检查产品的连接稳定性,避免因长时间使用导致的松动或损坏。
    - 避免过度弯曲引脚,以免影响其机械性能和电气性能。

    兼容性和支持


    - 兼容性:本产品可以与标准的PCB设计和制造流程兼容,适用于大多数常见的电子系统设计。
    - 技术支持:厂商提供详尽的技术文档和客户支持服务,确保用户能够顺利进行产品使用和维护。

    常见问题与解决方案


    1. 问题:焊接后部分焊料未完全覆盖。
    - 解决方案:调整焊接温度和时间,确保符合规范要求。
    2. 问题:连接不稳定。
    - 解决方案:定期检查并紧固连接部件,必要时重新焊接。
    3. 问题:引脚出现变形。
    - 解决方案:避免过度弯曲引脚,如有损坏应及时更换新部件。

    总结和推荐


    总体而言,KK 156系列连接器是一款高性能、高可靠性的产品,适用于多种电子系统的连接需求。其灵活的组装方式、强大的兼容性和完善的技术支持使其在市场上具备较强的竞争力。如果您正在寻找一种能够在不同应用场景中表现出色的连接器,KK 156系列无疑是一个值得考虑的选择。

09481054参数

参数
防护等级 -
触头镀层 - 配接
额定电流 5A
针脚数 5pin
类型 Locking Ramp,Receptacle
排数 1
颜色 -
触头镀层厚度 - 配接 1.52μm
间距-配接 3.96mm
长*宽*高 11.4mm(高度)
安装方式 板安装,边缘安装,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

09481054厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

09481054数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 09481054 09481054数据手册
