0015800241

厂牌: MOLEX
产品描述: Detent Lock,Header 2.54mm 2 24pin 2.5A 3.81μm 锡 黑色 通孔安装 33.33mm(长度)
供应商型号: 0015800241-ND
供应商: Digi-Key
标准整包数: 1920

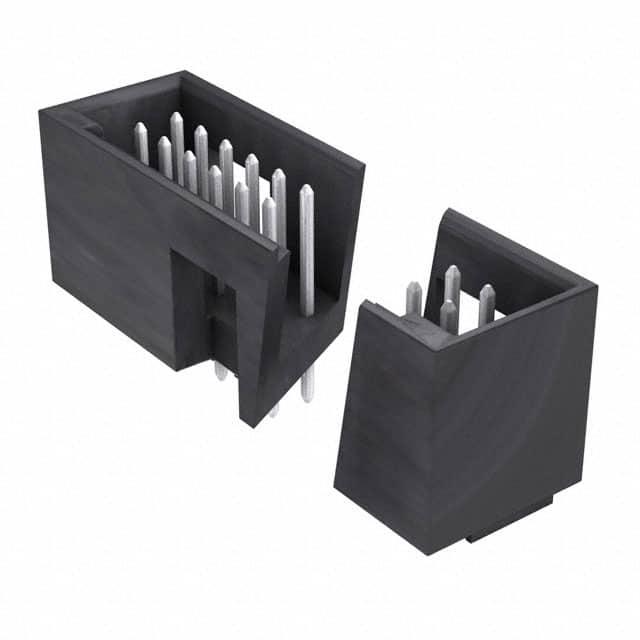

MOLEX 矩形连接器 - 针座 - 公插针 0015800241

0015800241概述


    产品简介


    该产品是一款四侧遮蔽型插座,属于高温高可靠性电子连接器系列,具备2.54mm(0.100英寸)网格设计及0.64mm(0.025英寸)直径的引脚。它广泛应用于汽车、工业自动化、通讯系统、消费电子等众多领域,是电路连接中的关键部件。其四侧遮蔽的设计提高了连接器在振动环境下的稳定性,同时保证了信号传输的准确性。

    技术参数


    - 外形尺寸:2.54mm(0.100英寸)网格间距,0.64mm(0.025英寸)引脚直径
    - 材料:玻璃纤维增强液晶聚合物(LCP),黑色,阻燃等级为94V-0
    - 引脚材质:铜合金
    - 表面处理:
    - 引脚镀锡,最小厚度150μm(0.006英寸)
    - 部分区域镀金,最小厚度15μm(0.0006英寸)
    - 封装形式:单行、双行等多种配置,可支持6到56个电路通道
    - 操作环境:适用于高温环境
    - 额定电流:具体电流值需参考图表(详细图表参见手册)

    产品特点和优势


    - 高度兼容性:支持多种电路数量配置,从6个电路到56个电路,满足不同设计需求。
    - 高温适应性:专为高温环境设计,能够在高达125°C的环境下正常工作。
    - 稳固性与可靠性:四侧遮蔽设计大大增强了连接器的稳固性,提高了在恶劣条件下的可靠性和寿命。
    - 快速插拔:设计便于用户快速安装和拆卸,提升工作效率。
    - 优异的信号完整性:确保信号传输的准确性和稳定性。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于汽车发动机管理系统中,确保各子系统的有效通信;同样,在医疗设备中用于确保患者数据传输的稳定性和安全性;工业自动化设备中的信号传输接口也常采用此款连接器。
    使用建议
    - 在高温环境中使用时,确保所有连接器均符合温度要求,避免因过热导致损坏。
    - 在安装过程中遵循正确的插拔方法,避免过度用力造成引脚损伤。
    - 定期检查连接器状态,特别是暴露在户外或工业环境中的设备,以防尘土和腐蚀。

    兼容性和支持


    该连接器与多数标准电路板设计相兼容,适用于多种引脚布局。厂商提供了详尽的技术支持文档,包括安装指南、故障排查等,以帮助用户更好地理解和使用该产品。若需要更多技术支持,可以联系官方客服获取更深入的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查连接器是否有污垢或损坏,必要时重新焊接或更换连接器 |
    | 引脚折断 | 确保插拔动作正确,避免强行插拔 |
    | 高温环境下使用后接触电阻增大 | 确认产品规格符合高温要求,如不适用则考虑更换耐高温型号 |

    总结和推荐


    这款四侧遮蔽型插座具有诸多优势,不仅适用于高温环境,还提供了可靠的机械和电气性能,使其成为众多应用场合的理想选择。虽然初始成本可能较高,但其出色的耐用性和稳定性使其长期运行更具成本效益。总体而言,我们非常推荐这款产品,特别是对于需要高性能连接器的应用场合。

0015800241参数

参数
颜色 黑色
触头镀层厚度 - 配接 3.81μm
间距-配接 2.54mm
针脚数 24pin
排数 2
类型 Detent Lock,Header
额定电流 2.5A
防护等级 -
触头镀层 - 配接
长*宽*高 33.33mm(长度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装

0015800241厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0015800241数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0015800241 0015800241数据手册

0015800241封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1920+ $ 3.6301 ¥ 30.0843
库存: 0
起订量: 1920 增量: 1
交货地:
最小起订量为:1920
合计: ¥ 0
