0545481034

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 10pin 1.2mm FFC,FPC 铋,锡 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 900-0545481034TR-ND
供应商: Digi-Key
标准整包数: 3000

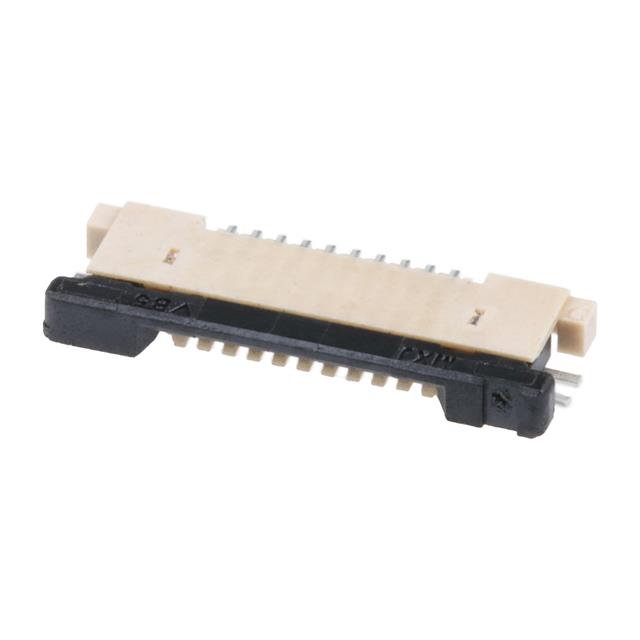

MOLEX FFC/FPC连接器 0545481034

0545481034概述


    产品简介


    0.50mm Pitch Easy-On FFC/FPC Connector(易用型扁平柔性电缆/柔性印刷电路连接器) 是一款专为高性能应用设计的电子元器件,属于 Molex 公司的 Easy-On 系列。该产品主要用于连接扁平柔性电缆(FFC)与柔性印刷电路板(FPC),广泛应用于消费电子、通信设备、医疗设备及工业自动化等领域。它以其紧凑的设计和卓越的耐用性著称,特别适合对空间和可靠性要求较高的场合。

    技术参数


    | 参数 | 值 |

    | 型号编号 | 545481034 |
    | 系列编号 | 54548 |
    | 接头间距 | 0.50mm |
    | 高度 | 1.20mm |
    | 接触方式 | 表面贴装 |
    | 终端类型 | 零件终止 |
    | 触点数量 | 10个 |
    | 最大电流 | 0.5A |
    | 最大电压 | 50V |
    | 耐久性(插拔次数) | 最高达 20 次 |
    | 操作温度范围 | -20°C 至 +85°C |
    | 材质 | 金属:磷青铜 |
    塑料:液晶聚合物 |
    | 端子电镀 | 锡银铋电镀 |
    | 极化 | PCB 极化 |

    产品特点和优势


    1. 低轮廓设计:高度仅为 1.20mm,适用于空间受限的应用场景。
    2. 高耐用性:可承受最多 20 次插拔循环,确保长期稳定运行。
    3. 优异的电气性能:额定电流达 0.5A,满足多种低压高频率设备的需求。
    4. 环保材料:采用无卤素设计,符合 RoHS 和 REACH 规范,环保安全。
    5. 易用型结构:滑动式卡扣设计便于安装和拆卸。
    6. 行业认证:通过 IPC 1752A、IEC-62474 等国际标准认证。

    应用案例和使用建议


    应用案例
    - 消费电子产品:智能手机、平板电脑、智能手表等设备内部连接。
    - 通信设备:路由器、交换机、基站的高速数据传输接口。
    - 工业自动化:机器人手臂中的信号传输模块。
    - 医疗设备:便携式监护仪、诊断仪器的精密连接。
    使用建议
    1. 正确选择材料:建议使用柔性导线或柔性电路板配合使用,以保证最佳性能。
    2. 注意安装方向:由于具有 PCB 极化功能,需按照指定方向插入以避免损坏。
    3. 定期检查维护:在高频率应用中,每 20 次插拔后建议检查接触点状况。
    4. 环境适应性:在极端温度条件下,需确保周围环境保持干燥,防止湿气影响寿命。

    兼容性和支持


    - 兼容性:与市面上主流的 FFC/FPC 接口高度兼容,可适配多种型号的柔性电缆。
    - 厂商支持:Molex 提供全面的技术文档和售后服务,包括详细的安装指南和故障排查手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时发生卡顿 | 确认滑动卡扣已正确对齐,尝试重新安装。 |
    | 接触电阻异常 | 检查电镀层是否完好,必要时更换新品。 |
    | 耐久性不足 | 减少插拔频次,尽量延长使用寿命。 |
    | 温度超出工作范围 | 移至更适宜的工作温度环境中运行。 |

    总结和推荐


    0.50mm Pitch Easy-On FFC/FPC Connector 以其紧凑的设计、高可靠性和出色的耐用性成为市场上极具竞争力的产品之一。它在多个领域的广泛应用表明其性能已经过市场验证。对于需要高效能连接解决方案的用户而言,这款连接器无疑是理想的选择。因此,我们强烈推荐此产品用于任何需要高精度、高稳定性的连接需求场景。

    本文生成日期:2024年10月15日

0545481034参数

参数
针脚数 10pin
板上高度 1.2mm
外壳颜色 -
扁平柔性类型 FFC,FPC
触头镀层 铋,锡
端接 焊盘
连接器/触头类型 底部
额定电流 -
间距 500μm
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0545481034厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0545481034数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 0545481034 0545481034数据手册

0545481034封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.3352 ¥ 11.1736
库存: 12000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 33520.8
