934454203

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 2 6pin Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

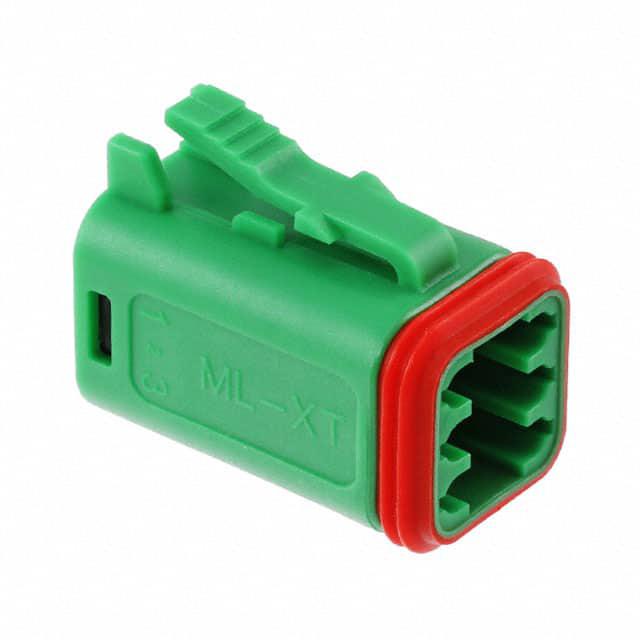

MOLEX 矩形连接器 - 外壳 934454203

934454203概述


    产品简介


    ML-XT密封连接系统是一种高性能的密封连接解决方案,专为苛刻环境下的车辆布线应用设计。该系统由模块化组件构成,能够满足各种电路需求,适用于商业车辆、农业机械、建筑和采矿设备、园林设备、发电机组、搜救和导航设备、火车及铁路设备、公共汽车、长途汽车、房车、物料搬运设备、军用车辆、船舶、航空、商用飞机、汽车等领域。该系统的创新设计旨在提高可靠性和耐用性,确保在恶劣条件下的稳定运行。

    技术参数


    - 电气特性:
    - 最大电压:500V DC
    - 最大电流:13.0A
    - 接触电阻:30毫欧姆(最大)
    - 绝缘电阻:20兆欧姆(最小)
    - 机械特性:
    - 接触保持力到外壳:111牛顿(最小)
    - 插入力:135牛顿(最大)
    - 拔出力:135牛顿(最大),后盖未解锁时
    - 耐久性:100个周期
    - 工作温度范围:-55°C 至 +125°C
    - 防水防尘等级:
    - 防水等级:IP69K
    - 通过J2030耐受高压冲洗测试
    - 适用电缆直径:
    - 1.40至2.80毫米
    - 2.70至3.60毫米

    产品特点和优势


    ML-XT密封连接系统具有以下几个显著特点和优势:
    - 高可靠性:采用先进的液体硅胶橡胶(LSR)注射成型技术,确保插头和接头的密封性。插头和插座均预装内部HCR后盖密封件,确保安装便捷且密封可靠。

    - 耐腐蚀性:后密封由高一致性橡胶(HCR)制成,确保长期使用下的可靠密封。HCR材料相较于其他LSR材料更具撕裂强度,防止终端插入和拔出时损坏密封件。

    - 兼容性强:可作为行业标准连接器的直接替换品,降低改造成本并方便现有设备的升级。

    - 易于操作:提供多种接触选项,包括冲压成型和固态接触终端。冲压成型接触选项提供一种标准经济的选择,而固态接触选项则适用于大电线尺寸和重载应用。

    应用案例和使用建议


    ML-XT密封连接系统广泛应用于多个行业,如汽车、农业机械、建筑设备等。例如,在汽车领域,它可用于安全气囊控制单元(ACU)、发动机控制单元(ECU)、各种传感器、启动机、空调系统和电动座椅等关键组件的连接。在工业应用中,可用于发电机、泵、液压系统和各种控制系统。
    使用建议:
    - 确保在安装过程中正确使用后盖,以防止密封件丢失和误配对。
    - 定期检查连接部位,确保其处于良好状态,以维持长期可靠的电气性能。
    - 选择合适的电缆直径,确保最佳的电气和机械性能。

    兼容性和支持


    ML-XT密封连接系统具备高度兼容性,适用于多种电缆直径和电路配置。配套的冲压成型和固态接触终端提供了广泛的选项,适用于不同应用需求。厂商Molex提供全面的技术支持和售后服务,确保用户获得最佳的产品体验。

    常见问题与解决方案


    - 问题1:如何更换后盖?
    - 解决方案:拆卸旧的后盖,将新的HCR后盖装配到插头或插座上,确保紧密贴合。

    - 问题2:连接器出现接触不良的情况怎么办?
    - 解决方案:检查接触点是否清洁无污染,重新插入终端,确保完全锁定到位。如有必要,联系Molex客服寻求进一步支持。

    总结和推荐


    总体而言,ML-XT密封连接系统是一款高性能、高可靠性的连接解决方案,特别适合于苛刻环境下的应用。它的多重优势使其在市场上具有很强的竞争力。无论是从功能、耐用性还是操作便捷性来看,都值得推荐给需要高品质连接解决方案的用户。

934454203参数

参数
颜色 绿色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 6pin
类型 Latch Lock,Plug
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

934454203厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934454203数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934454203 934454203数据手册

934454203封装设计

查看详情并下载
Symbol
Footprint
3D Model
