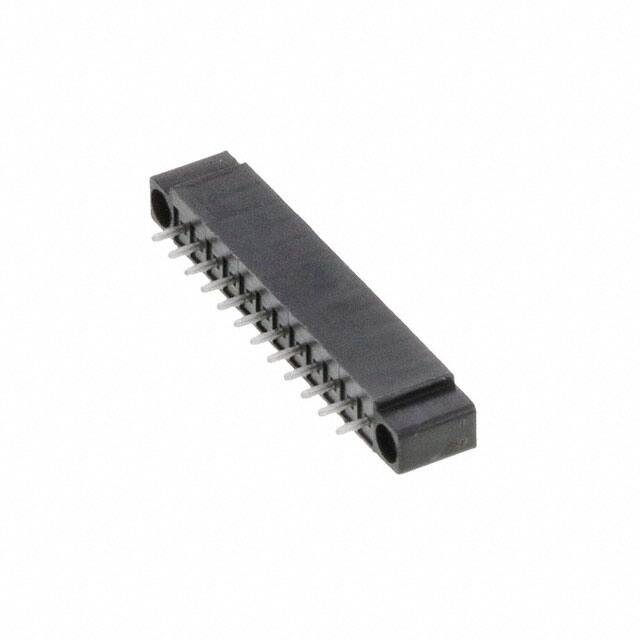

395051012

厂牌: MOLEX
产品描述: Conn Shrouded Header (4 Sides) HDR 12 POS 3.5mm Solder ST Thru-Hole Eurostyle™
供应商型号: Q-395051012
供应商: 期货订购
标准整包数: 1404
MOLEX 接线座- 接头/插头和插口 395051012

395051012概述


    产品简介


    3950X系列3.5mm Euro Header是一款适用于垂直安装的高性能电子元器件。该系列产品主要用于电路板连接,提供多种针位数选择,从2到20不等。这种元器件广泛应用于各种消费电子、工业控制、通信设备及汽车电子等领域,是现代电子设计中不可或缺的一部分。

    技术参数


    - 材质:
    - 主体:PA66,UL 94V-0阻燃等级
    - 端子:镀锡黄铜
    - 螺纹嵌件:黄铜
    - 电气规格:
    - 额定电压:300V
    - 额定电流:8A
    - 机械规格:
    - 最大扭矩:1.59 in.lbs (0.18Nm)
    - 最小插入力:22 lbf (98N)
    - 温度范围:
    - 工作温度:-40°C至+105°C
    - 最高焊接温度:260°C(500°F),持续时间不超过5秒
    - 尺寸参数:
    - 尺寸A(整体长度)= (N x P) + 10.3mm
    - 尺寸B(电路长度)= (N - 1) x P
    - 尺寸C(安装孔)= (B + 8.6mm)

    产品特点和优势


    3950X系列3.5mm Euro Header的主要优势包括:
    - 高可靠性: 采用PA66材料,具有良好的耐热性和阻燃性,确保长时间稳定工作。
    - 高强度连接: 黄铜材质的端子和螺纹嵌件保证了高导电性和机械强度。
    - 灵活的配置选项: 提供多种针位数选择,满足不同应用场景的需求。
    - 优异的热稳定性: 高额定温度和低焊点温度允许在多种环境条件下可靠使用。

    应用案例和使用建议


    - 消费电子: 可用于手机、平板电脑等便携式设备的电路板连接。
    - 工业控制: 适用于各种工业自动化控制系统中的信号传输。
    - 通信设备: 广泛应用于路由器、交换机等网络设备中。
    使用建议:
    1. 精确测量: 在使用前仔细测量电路板上的安装孔尺寸,确保尺寸匹配。
    2. 合理选型: 根据实际需求选择合适的针位数和额定电流。
    3. 正确安装: 使用适当的工具进行安装,避免损坏端子和螺纹嵌件。
    4. 定期检查: 定期检查连接部位,确保无松动现象,保持良好的电气接触。

    兼容性和支持


    3950X系列Euro Header与各种标准PCB布局兼容,且符合多种行业标准。供应商提供详尽的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。

    常见问题与解决方案


    1. 问题: 连接松动
    - 解决方法: 检查并确保所有安装孔符合尺寸要求,重新安装时使用适当的工具紧固。
    2. 问题: 插入力过大
    - 解决方法: 检查端子是否有变形,如有需要更换新的端子。
    3. 问题: 温度过高导致性能下降
    - 解决方法: 确保工作温度在额定范围内,必要时增加散热措施。

    总结和推荐


    综上所述,3950X系列3.5mm Euro Header以其出色的性能、可靠的品质和灵活的应用方式,在多个领域得到了广泛应用。无论是对于新项目的开发还是现有系统的升级,都是一个值得信赖的选择。因此,强烈推荐此产品给需要高质量连接器的电子工程师和设计师。

395051012参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

395051012厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

395051012数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 接头/插头和插口 MOLEX 395051012 395051012数据手册

395051012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1404+ ¥ 13.7686
库存: 140400
起订量: 1404 增量: 1404
交货地:
最小起订量为:1404
合计: ¥ 19331.11
