847300010

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: USB-B (USB TYPE-B) 焊盘 Phosphor Bronze 1A 黑色 通孔安装,隔板安装,面板安装 38.1mm(长度)*33mm(高度)
供应商型号: J-MOLE-0130645
供应商: Chip1stop
标准整包数: 1
MOLEX 圆形连接器 847300010

847300010概述


    产品简介

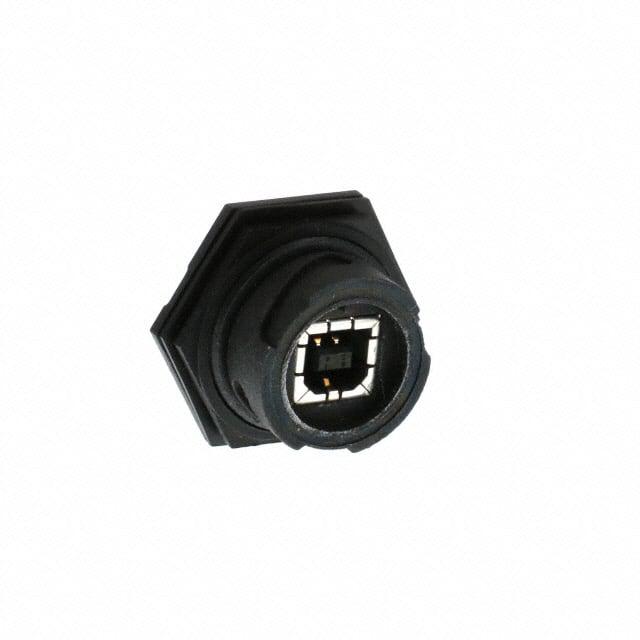

    本电子元器件为USB Type B面板安装式插座,设计用于计算机外设、便携式存储设备和其他需要高速数据传输和电源供给的应用场景。该USB Type B插座采用屏蔽设计,能够有效减少电磁干扰,保证稳定的数据传输性能。该产品主要适用于个人电脑、笔记本电脑、打印机、扫描仪、外部硬盘等设备,具备良好的互换性和广泛的适用性。

    技术参数


    - 电压: 30V
    - 电流: 1.0A
    - 插座材料: 镀磷青铜接触件
    - 锁紧螺母: 尼龙黑色材质,最大面板厚度0.10英寸
    - 锁紧扭矩: 24 ±4 in.lbs
    - 产品型号: PS-84727-002
    - 产品规格:
    - 主体材质: 防火聚对苯二甲酸丁二醇酯(PBT)黑色
    - 锁紧螺母材质: 尼龙黑色
    - 密封圈材质: 三元乙丙橡胶(EPDM)黑色

    产品特点和优势


    - 镀磷青铜接触件: 提供优异的导电性能和耐腐蚀性,延长使用寿命。
    - 尼龙黑色锁紧螺母: 轻便且具有良好的机械强度,确保稳定的安装效果。
    - 三元乙丙橡胶密封圈: 高效防水防尘,提高产品的可靠性。
    - 防火PBT主体材质: 符合UL94 V-0标准,具有卓越的阻燃性能,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例:
    该USB Type B插座广泛应用于多种电子产品,例如台式机、笔记本电脑、便携式存储设备、打印机和扫描仪。它特别适合于需要高速数据传输和高功率供电的场景。
    使用建议:
    1. 在安装前确保面板厚度不超过0.10英寸,并根据手册上的尺寸进行正确的切割和开孔。
    2. 使用适当的扭矩工具安装锁紧螺母,确保安装牢固,避免松动导致的故障。
    3. 注意保持密封圈的完好无损,定期检查以确保良好的防水防尘性能。

    兼容性和支持


    该USB Type B插座符合通用的USB Type B接口标准,与各种标准USB设备完全兼容。厂商提供全面的技术支持和售后服务,包括但不限于产品咨询、技术指导和维修服务。客户可以联系当地的授权经销商获取更多信息和支持。

    常见问题与解决方案


    问题1: 安装后USB插座不稳定。
    - 解决方案: 检查面板厚度是否超出0.10英寸,并重新安装锁紧螺母,确保扭矩在规定范围内。
    问题2: 插座接触不良。
    - 解决方案: 检查接触件是否有污垢或损坏,清洁或更换接触件以确保良好的导电性能。
    问题3: 密封圈失效导致漏水。
    - 解决方案: 更换新的密封圈,按照手册上的步骤正确安装。

    总结和推荐


    该USB Type B面板安装式插座凭借其卓越的性能和可靠性,在各类应用场景中表现出色。其独特的设计特点使其在市场上具有较强的竞争力。总体而言,我们非常推荐此产品,尤其是在需要高性能数据传输和供电的场合。无论是家庭用户还是企业用户,都能从中受益,提升整体系统的稳定性和可靠性。

847300010参数

参数
类型 USB-B (USB TYPE-B)
颜色 黑色
端接 焊盘
额定电流 1A
外壳材料 Phosphor Bronze
针脚数 -
触头镀层 - 配接 -
长*宽*高 38.1mm(长度)*33mm(高度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

847300010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

847300010数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 847300010 847300010数据手册

847300010封装设计

查看详情并下载
Symbol
Footprint
3D Model
