462076010

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 10pin 13A 760nm 金 黑色 通孔安装
供应商型号: Q-462076010
供应商: 期货订购
标准整包数: 24000

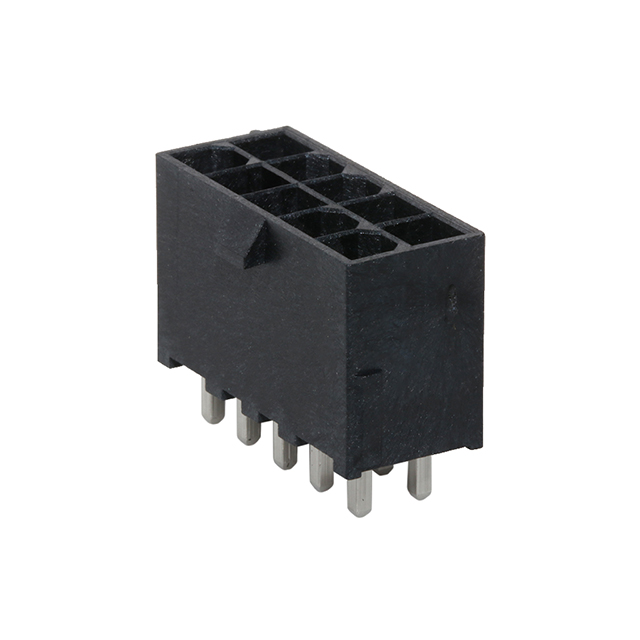

MOLEX 矩形连接器 - 针座 - 公插针 462076010

462076010概述

    电子元器件产品技术手册

    产品简介


    Mini-Fit RTC Hi-Temp垂直连接器是Molex Electronic Technologies公司生产的电子连接器,主要用于要求高性能和高温环境下的电路连接。该连接器采用LCP材料制成,具有高耐温性、高强度和良好的电气性能。适用于汽车、工业自动化、通信设备及医疗设备等多个领域。

    技术参数


    - 材料:外壳材料为玻璃填充LCP,UL94V-0等级,颜色见图表;端子材料为黄铜。
    - 终端电镀:
    - 镀锡(Tin):最小0.00254mm的丝光锡,覆盖0.00127mm的镍。
    - 选金(Gold):最小0.00076mm的金,覆盖0.00254mm的丝光锡,0.00127mm的镍。
    - 产品规范:PS-5556-001或PS-45750-001。
    - 包装规格:
    - 盘式包装:PK-46207-001。
    - 带卷式包装:PK-46207-002。
    - 尺寸参数(单位:英寸/毫米):
    - 电路大小:2至24个电路。
    - 推荐焊盘布局尺寸:0.165英寸(4.20毫米)±0.004英寸(0.10毫米),间隔0.42英寸(10.7毫米)。

    产品特点和优势


    - 高耐温性:能够在极端温度环境下保持稳定性能。
    - 耐用性:材料坚固且耐磨损,延长使用寿命。
    - 多种电镀选择:提供不同的终端电镀选项,满足不同应用需求。
    - 多电路设计:支持2至24个电路,灵活应用于多种场景。
    - 易于组装:适合自动生产线上的批量装配。

    应用案例和使用建议


    - 汽车工业:用于发动机管理系统中的传感器连接,确保在高温下可靠传输信号。
    - 工业自动化:应用于机器人的信号和电源传输,保证高速数据传输稳定性。
    - 通信设备:用于数据中心内的高速数据线缆连接,提高系统可靠性。
    使用建议:
    - 在安装时,确保插头和插座正确对齐,避免损坏针脚。
    - 定期检查连接器是否有腐蚀或其他物理损坏,并及时更换以防止故障。
    - 避免在带电情况下进行插拔操作,以免发生短路或损坏电路。

    兼容性和支持


    - 兼容性:与Mini-Fit Jr接插件系列5557兼容。
    - 技术支持:Molex Electronic Technologies提供全面的技术支持和维护服务,确保客户可以顺利使用产品。

    常见问题与解决方案


    - 问题一:连接器接触不良。
    - 解决方案:检查连接器是否完全插入,检查接触点是否有污垢或氧化物,必要时进行清洁。
    - 问题二:连接器出现电镀层剥落。
    - 解决方案:联系供应商更换新部件,确保电镀层完整无损。

    总结和推荐


    Mini-Fit RTC Hi-Temp垂直连接器凭借其高耐温性、多样化的电路选择和可靠的设计,在各种严苛环境下表现出色。无论是对于追求高性能的工业设备还是通信基础设施,都是理想的选择。强烈推荐在需要高性能和高可靠性的应用场合使用此产品。

462076010参数

参数
额定电流 13A
触头镀层厚度 - 配接 760nm
颜色 黑色
间距-配接 4.2mm
针脚数 10pin
防护等级 -
排数 2
触头镀层 - 配接
类型 Header,Locking Ramp
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

462076010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

462076010数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 462076010 462076010数据手册

462076010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24000+ ¥ 21.429
48000+ ¥ 20.8842
72000+ ¥ 20.3394
库存: 240000
起订量: 24000 增量: 24000
交货地:
最小起订量为:24000
合计: ¥ 514296
