436500804

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 8pin 8.5A 380nm 金 黑色 通孔安装 27.64mm(长度)*9.9mm(高度)
供应商型号: Q-436500804
供应商: 期货订购
标准整包数: 1309

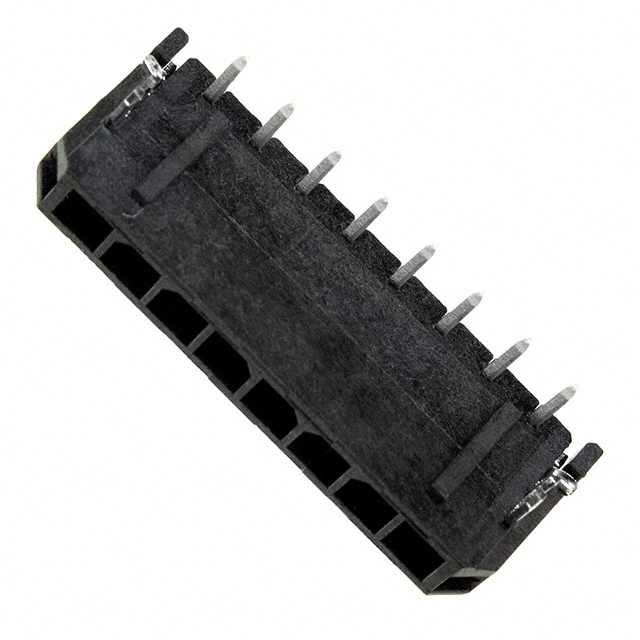

MOLEX 矩形连接器 - 针座 - 公插针 436500804

436500804概述

    #

    产品简介


    Micro-Fit 3.0直角通孔夹具是一款专为单排安装设计的电子连接器,适用于多种应用场景。它具有紧凑的设计和可靠的连接性能,广泛应用于消费电子、汽车电子、工业控制等领域。通过提供标准化的连接方案,Micro-Fit 3.0夹具能够简化设计并提升系统的整体可靠性。
    #

    技术参数


    基本参数
    - 系列号: 43650
    - 材料: 液晶聚合物(玻璃填充),阻燃等级UL94V-0,颜色:黑色
    - 终端材料: 黄铜合金
    - 包装: 单排,托盘包装
    尺寸公差
    | 尺寸单位 | 公差范围 |

    | MM | ± 0.01 |
    | INCH | ± 0.004 |
    终端镀层选项
    - 选项A: 热浸锡(最小厚度0.00152mm)覆镍(最小厚度0.00127mm)
    - 选项B: 接触区域选择金(最小厚度0.00038mm)覆锡(最小厚度0.00254mm),均覆镍(最小厚度0.00127mm)
    - 选项C: 接触区域选择金(最小厚度0.00076mm)覆锡(最小厚度0.00254mm),均覆镍(最小厚度0.00127mm)
    - 选项D: 覆锡(最小厚度0.00254mm)覆镍(最小厚度0.00127mm)
    连接特性
    - 接触电阻: <10mΩ
    - 耐压: >1000V AC/DC
    工作环境
    - 温度范围: -40°C至+105°C
    - 湿度范围: ≤95%RH
    #

    产品特点和优势


    - 紧凑设计: Micro-Fit 3.0夹具采用紧凑设计,占用空间小,便于安装在有限的空间内。
    - 高可靠性: 该夹具采用黄铜合金终端材料,确保了长期使用的稳定性和可靠性。
    - 多镀层选择: 提供多种镀层选项,满足不同应用的需求。
    - 标准尺寸: 符合行业标准尺寸,易于集成到现有的设计中。
    - 兼容性强: 可与Micro-Fit 3.0插座系列43645匹配使用,扩大了应用范围。
    #

    应用案例和使用建议


    - 应用场景: Micro-Fit 3.0夹具常用于车载电子系统、家庭自动化系统、工业控制系统等领域。
    - 使用建议:
    - 在安装过程中,务必确保夹具与印刷电路板(PCB)之间的距离不超过10.16mm,以避免插座与PCB之间的干扰。
    - 夹具的金属片可以与PCB平齐安装,以便更好地与PCB集成。

    #

    兼容性和支持


    - 兼容性: Micro-Fit 3.0夹具可与Micro-Fit 3.0插座系列43645配合使用。
    - 支持: 如需技术支持或售后服务,请联系Molex Electronic Technologies LLC,我们将提供专业的帮助和指导。
    #

    常见问题与解决方案


    1. 问题: 安装后接触不良
    - 解决方法: 检查安装位置是否符合规范,确保与PCB的距离不超过10.16mm。
    2. 问题: 插座与夹具无法对接
    - 解决方法: 确认所用的夹具和插座系列是否匹配。
    3. 问题: 接触电阻过大
    - 解决方法: 检查镀层是否正确,更换不符合要求的镀层。
    #

    总结和推荐


    Micro-Fit 3.0直角通孔夹具凭借其紧凑设计、高可靠性、多种镀层选择和广泛的兼容性,成为了一款优秀的电子连接解决方案。无论是在消费电子、汽车电子还是工业控制领域,都能发挥出色的表现。因此,我们强烈推荐这款产品给需要可靠连接解决方案的应用场合。

436500804参数

参数
针脚数 8pin
触头镀层厚度 - 配接 380nm
颜色 黑色
类型 Header,Locking Ramp
触头镀层 - 配接
防护等级 -
间距-配接 3mm
排数 1
额定电流 8.5A
长*宽*高 27.64mm(长度)*9.9mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

436500804厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500804数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500804 436500804数据手册

436500804封装设计

查看详情并下载
Symbol
Footprint
3D Model
