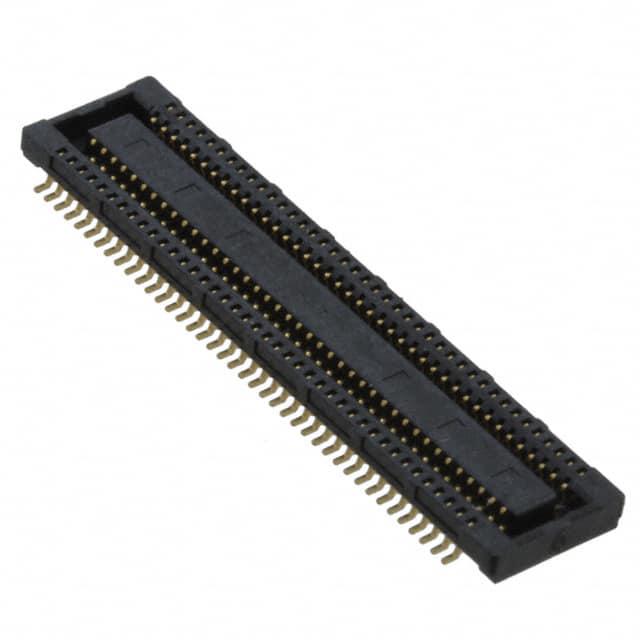

547220604

厂牌: MOLEX
产品描述: 焊盘 500μm 2 60pin 贴片安装 17.6mm(长度)*6mm(高度)
供应商型号: 547220604
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 板垫片/叠接器(板对板) 547220604

547220604概述


    产品简介


    产品类型与功能
    这款0.5 mm板对板连接器(高度为1.5 mm)主要用于实现电路板之间的可靠连接。适用于需要紧凑布局和高效信号传输的电子设备中。此连接器能够在狭窄的空间内提供稳定可靠的电气连接,特别适合于汽车、消费电子和工业自动化等领域。
    主要功能
    - 高密度连接:支持0.5 mm间距的连接器,可以实现在有限空间内的高密度布线。
    - 可靠性:具备良好的机械强度和电气性能,确保长期使用的稳定性。
    - 环境适应性强:可在极端环境下正常工作,如高温、低温、振动和冲击等恶劣条件。
    应用领域
    广泛应用于各种电子设备中,如工业控制设备、汽车电子系统、医疗仪器、通讯设备等。

    技术参数


    | 项目 | 规格 |

    | 最大允许电压 | 50 V (AC/DC) |
    | 最大允许电流 | 0.5 A |
    | 使用温度范围 | -40°C 至 +105°C |
    | 存储条件 | 温度:-10°C 至 +50°C
    湿度:85% R.H. 以下(无凝露) |
    | 插入力 | 39.2 N 至 49.0 N(首次至30次) |
    | 拔出力 | 3.92 N 至 6.90 N(首次至30次) |
    | 接触电阻 | 40 毫欧(最大值) |
    | 绝缘电阻 | 100 兆欧(最小值) |
    | 耐电压 | 500 V AC(无击穿) |

    产品特点和优势


    - 紧凑设计:0.5 mm间距设计使得这款连接器非常适合用于空间受限的应用场景。
    - 高机械强度:插拔次数高达30次后,接触电阻仍能保持在80毫欧以下。
    - 良好电气性能:具备出色的电气隔离能力,可以在极端环境中稳定工作。
    - 多环境适应性:经过严格的温度循环、盐雾测试和振动测试,能够应对多种恶劣环境条件。
    - 可靠焊接:具有良好的焊锡湿润性,便于生产制造过程中可靠安装。

    应用案例和使用建议


    应用案例
    此连接器广泛应用于汽车电子控制系统,其中需要稳定可靠的电源和信号连接。例如,在电动汽车的电池管理系统中,连接器用于多个电子模块之间的信号传递。
    使用建议
    - 在进行插入和拔出操作时,应尽量沿轴向平行进行,避免倾斜插入造成损坏。
    - 安装前请确认所有电气和机械参数符合要求,特别是温度循环和湿度等环境条件。

    兼容性和支持


    - 兼容性:此连接器可与其他相同规格的板对板连接器配合使用,适合大多数标准的工业连接器标准。
    - 厂商支持:提供详细的安装指南和技术文档,如有任何问题可联系制造商获得技术支持和维护服务。

    常见问题与解决方案


    1. 问题:如何正确安装连接器?
    - 解决方法:严格按照技术手册中的安装步骤进行,确保所有部件都按照规范装配到位。

    2. 问题:连接器出现接触不良怎么办?
    - 解决方法:检查是否有灰尘或杂质污染接触区域,清洁后再重新插入。如果仍然存在问题,可能需要更换新的连接器。

    总结和推荐


    综上所述,这款0.5 mm板对板连接器在设计上注重紧凑性、可靠性以及环境适应性,是一款高性能的电子元器件。它不仅满足了各类工业应用的需求,而且通过严格的质量检测保证了其长期使用的稳定性和安全性。因此,强烈推荐在各种需要高密度、高可靠性的连接应用场合使用。

547220604参数

参数
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 60pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
长*宽*高 17.6mm(长度)*6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

547220604厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

547220604数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 板垫片/叠接器(板对板) MOLEX 547220604 547220604数据手册

547220604封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 19.4925
20+ ¥ 18.5179
库存: 45
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 194.92
直接购买
加入购物车
