首页  >  产品百科  >  878323416

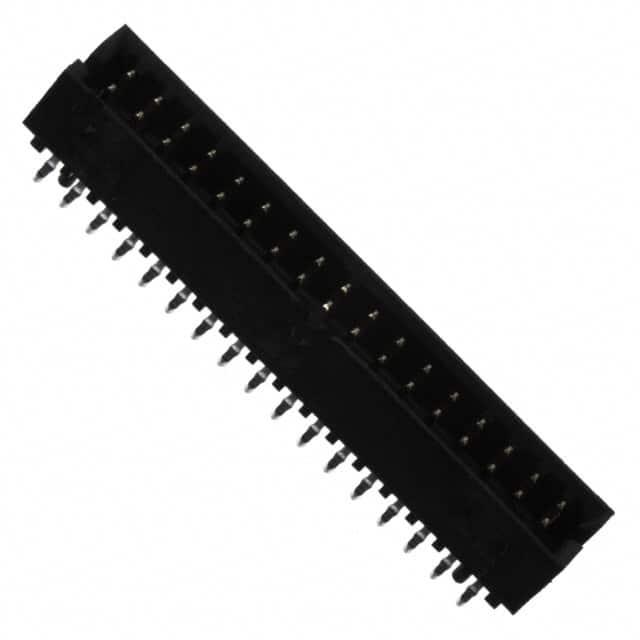

878323416

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Header,Latch Holder 2 34pin Male Pin 黑色 贴片安装 36.65mm(长度)*6.3mm(高度)
供应商型号: Q-878323416
供应商: 期货订购
标准整包数: 1400
MOLEX 矩形连接器 - 外壳 878323416

878323416概述

    MilliGrid 2mm Dual Row Shrouded Headers 技术手册

    1. 产品简介


    MilliGrid 2mm 双排遮蔽头是一款高性能的电子连接器,适用于多种系列的产品,包括垂直安装、表面贴装(SMT)和直角安装(R/A)。该产品能够与Molex公司的 Milli-Grid 2mm 网格线到板连接器(型号51110)、端子壳(型号50394)以及双排垂直定位装置(型号87568)完美匹配。这些组件广泛应用于工业控制、自动化系统和通信设备等领域。

    2. 技术参数


    - 电压等级: 125V
    - 电流承载能力: 最大2.00安培
    - 工作温度范围: -55°C 至 +105°C
    - 非工作温度范围: -55°C 至 +105°C
    - 绝缘电阻: 1000兆欧姆(MΩ)
    - 耐压强度: 1000伏特有效值(Vrms), 1分钟内无击穿
    - 引脚保持力: 每个引脚850克(g)最小值(未经过热焊接处理)

    3. 产品特点和优势


    - 高可靠性: MilliGrid 2mm 双排遮蔽头经过严格测试,具有出色的绝缘和机械性能。
    - 广泛适用性: 适用于多种应用场景,如工业自动化、通信设备和医疗设备。
    - 易于组装: 提供多种安装方式,满足不同设计需求。
    - 高标准认证: 已获得UL(E29179)和CSA(LR19980)安全认证。

    4. 应用案例和使用建议


    MilliGrid 2mm 双排遮蔽头被广泛用于需要高可靠性和稳定性连接的应用场合。例如,在工业自动化设备中,它们可以确保关键信号的稳定传输。使用建议如下:
    - 焊接工艺: 遵循手册中规定的焊接时间和温度条件,以确保良好的焊点质量。
    - 环境适应性: 在高温环境下进行焊接时,确保连接器在适宜的温度和湿度条件下存储。

    5. 兼容性和支持


    MilliGrid 2mm 双排遮蔽头与Molex公司的相关系列产品完全兼容。制造商提供全面的技术支持和维护服务,包括详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    - Q: 连接器无法正常焊接
    - A: 检查焊接时间和温度是否符合手册要求;若未达标,则调整参数重新尝试。
    - Q: 连接器在高温环境下出现损坏
    - A: 根据手册建议,使用前应正确储存连接器,并遵循高湿度条件下存放的指导方针。

    7. 总结和推荐


    综上所述,MilliGrid 2mm 双排遮蔽头凭借其卓越的电气性能和广泛的适用性,在市场上具备显著的竞争优势。强烈推荐在高可靠性需求的工业和通信应用中采用此产品。

878323416参数

参数
类型 Header,Latch Holder
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 34pin
长*宽*高 36.65mm(长度)*6.3mm(高度)
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 盒装,管装

878323416厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878323416数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 878323416 878323416数据手册

878323416封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ ¥ 11.6547
库存: 140000
起订量: 1400 增量: 1400
交货地:
最小起订量为:1400
合计: ¥ 16316.58
