0022122236

厂牌: MOLEX
产品描述: 23pin 2.54mm 1 Friction Lock,Header 760nm 金 白色 通孔安装
供应商型号:
供应商:
标准整包数: 0

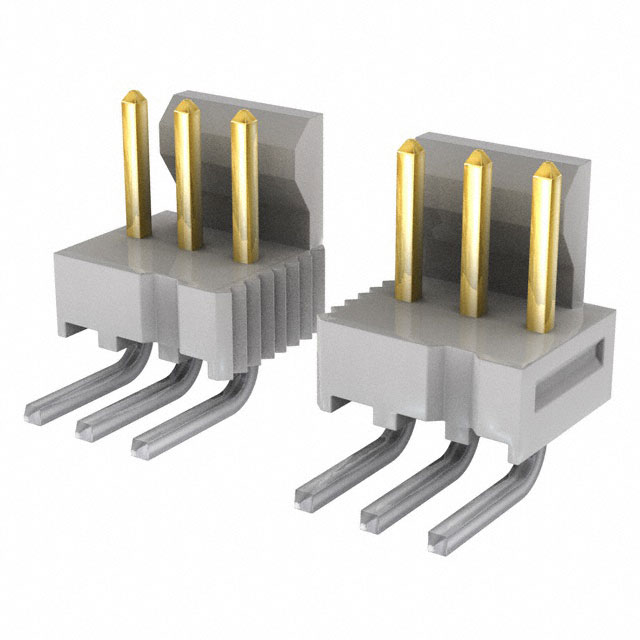

MOLEX 矩形连接器 - 针座 - 公插针 0022122236

0022122236概述

    7478系列电子元器件产品技术手册

    一、产品简介


    本产品为7478系列摩擦锁紧插头组装件(FRICTION LOCK HEADER ASY),由100CL弯角方柱型针构成。该产品主要用于各类电路连接中,特别是在要求高可靠性的环境中。7478系列广泛应用于工业自动化、通信设备、医疗仪器等领域,提供了稳定可靠的电路连接解决方案。

    二、技术参数


    - 材料:尼龙,UL94V-0阻燃等级,颜色为白色。
    - 尺寸:公差范围如下:
    - 4位小数精度:±0.01mm(±0.0004英寸)
    - 3位小数精度:±0.025mm(±0.001英寸)
    - 2位小数精度:±0.25mm(±0.010英寸)
    - 1位小数精度:±0.38mm(无公差)
    - 无小数精度:无公差
    - 角度公差:±0.5°

    - 其他特性:
    - 包装信息:参见图例
    - 针的推力释放力:2磅以上
    - 环境耐受性:符合PS-45499-002标准中的B级要求

    三、产品特点和优势


    1. 高可靠性:7478系列具有优良的机械强度和电学性能,确保了在复杂环境下的长期稳定性。
    2. 多样化配置:提供多种表面处理选项(如锡镍层、金锡层等),以满足不同应用需求。
    3. 标准化设计:产品设计遵循严格的行业标准,保证了互换性和兼容性。
    4. 高性能连接:采用独特的摩擦锁紧机制,保证了优异的连接稳定性,适用于频繁插拔的场合。

    四、应用案例和使用建议


    7478系列广泛应用于工业自动化系统、通信基站、医疗设备等领域。根据实际应用场景的不同,选择合适的表面处理方式(如整体镀金、局部镀金等)对于提高产品寿命和性能至关重要。
    使用建议:
    1. 安装环境:确保安装环境干燥、无腐蚀性气体。
    2. 操作方法:在进行多次插拔操作时,需定期检查连接部位是否松动。
    3. 维护保养:建议每年进行一次全面检查,及时更换磨损部件。

    五、兼容性和支持


    7478系列支持与各类通用接线端子、PCB板及其他电子元件兼容,便于集成到各种电路设计中。此外,制造商提供了详尽的技术文档和支持服务,帮助用户解决在使用过程中遇到的问题。

    六、常见问题与解决方案


    1. 连接不稳固:检查针的推力释放力是否达标;重新插拔连接器以确认接触良好。
    2. 信号传输不稳定:检查连接器表面是否有氧化或污染;必要时清洁或更换连接器。
    3. 接触电阻过大:检查接触面是否平整;考虑更换新的连接器以恢复性能。

    七、总结和推荐


    综上所述,7478系列作为一种高性能的电子元器件,凭借其出色的可靠性、多样化的配置选项及广泛的应用场景,成为众多行业用户的理想选择。无论是从技术性能还是性价比来看,7478系列都值得推荐使用。如果您需要进一步的技术支持或详细资料,请联系我们的技术支持团队。

0022122236参数

参数
针脚数 23pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 -
类型 Friction Lock,Header
颜色 白色
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0022122236厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022122236数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0022122236 0022122236数据手册

0022122236封装设计

查看详情并下载
Symbol
Footprint
3D Model
