首页  >  产品百科  >  712515101

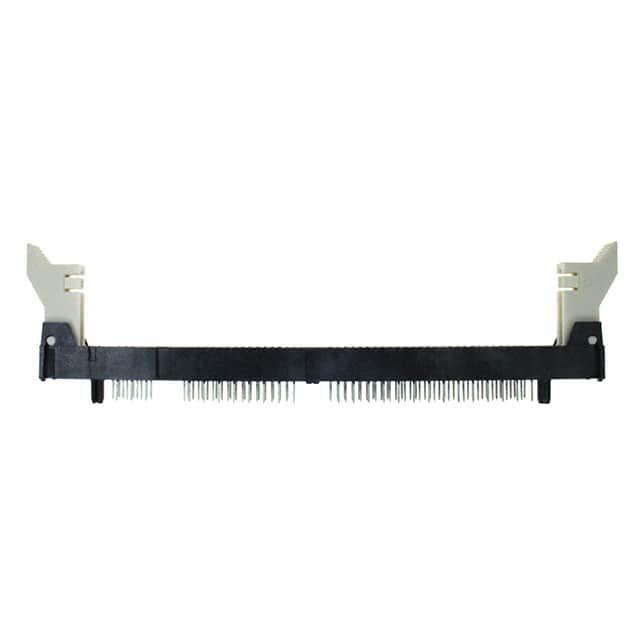

712515101

厂牌: MOLEX
产品描述: Conn DIMM Socket SKT 100 POS 2.54mm Solder ST Thru-Hole Tray
供应商型号:
供应商:
标准整包数: 0
MOLEX 存储器连接器 - 直列式模块插座 712515101

712515101概述


    产品简介


    产品类型:DIMM插槽
    主要功能:用于内存模块(DIMM)的垂直安装,具有多个键控和塑料卡榫设计。
    应用领域:广泛应用于计算机主板、服务器和嵌入式系统等领域。

    技术参数


    - 产品型号:0712515101
    - 电路数:100
    - 键位偏移:右侧
    - 颜色:黑色、自然色
    - 耐用性:最大配接周期次数25次
    - 连接角度:垂直(顶部进入)
    - 可燃性等级:94V-0
    - 插槽间距:1.27毫米(0.050英寸)
    - 镀层厚度:配接端0.051微米(2微米),终止端3.810微米(150微米)
    - 工作温度范围:-40°C至+85°C
    - 最大电流:每接触点1安培
    - 最大电压:100伏特
    - 焊接工艺数据:最大处理温度下持续时间40秒,最大处理温度260°C,最多3个循环
    - 焊锡工艺能力:仅通孔焊接
    - 材料信息:树脂为高温热塑性材料,金属部分为磷青铜

    产品特点和优势


    - 多键位设计:能够确保不同类型的内存模块准确匹配,增强系统可靠性。
    - 垂直插槽:便于安装和拆卸,节省空间。
    - 高可靠性:耐久性达25次配接周期,适合频繁插拔的环境。
    - 低维护成本:采用高质量材料和先进的制造工艺,延长使用寿命。

    应用案例和使用建议


    应用案例:本产品常用于高性能服务器和工作站中,因为它们需要频繁更换内存模块且要求稳定可靠。
    使用建议:
    1. 在安装前请确保内存模块正确匹配。
    2. 避免过度弯曲引脚,以免损坏插槽。
    3. 确保焊点质量良好,以提高电气连接的稳定性。
    4. 在极端温度环境下使用时,注意散热,避免因过热导致插槽损坏。

    兼容性和支持


    - 兼容性:本产品与符合JEDEC MO-161标准的模块兼容。
    - 认证:通过了UL E29179和CSA LR19980认证。
    - 支持:有关产品合规性信息,可以访问官网联系客服。对于非产品合规性问题,同样可以通过官网的“联系我们”部分进行咨询。

    常见问题与解决方案


    - 问题1:插槽出现接触不良的情况。
    - 解决方案:检查是否有灰尘或其他杂物阻碍接触,清洁插槽后重新插入。
    - 问题2:内存读写速度慢。
    - 解决方案:确认内存规格与插槽匹配,同时检查主板BIOS设置是否正确。
    - 问题3:长时间使用后插槽损坏。
    - 解决方案:注意焊接工艺质量和操作规范,避免过度弯曲引脚。

    总结和推荐


    产品综合评估:
    - 优点:结构紧凑,高可靠性,多键位设计确保精准匹配。
    - 缺点:虽然提供良好的性能,但可能在某些特殊环境下的适应性有限。
    推荐使用:强烈推荐使用本产品,特别是在需要高性能和高可靠性的计算系统中。不过,考虑到产品即将淘汰的计划,建议在新项目中优先考虑更现代的替代品。

712515101参数

参数
长*宽*高 104.5mm(长度)*7.37mm(高度)
安装方式 标准安装,通孔安装,顶部安装
零件状态 停产
包装方式 托盘

712515101厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

712515101数据手册

厂牌 PDF简要描述 下载
MOLEX 存储器连接器 - 直列式模块插座 MOLEX 712515101 712515101数据手册

712515101封装设计

查看详情并下载
Symbol
Footprint
3D Model
